Programmierung des Stopps an der Momentgrenze

Bei Anwendungen mit externer elektromechanischer
Bremse, z.B. Hub/Senk-Anwendungen, besteht
die Möglichkeit, den Frequenzumrichter über einen
'normalen' Stoppbefehl anzuhalten und gleichzeitig die
externe elektromechanische Bremse zu akti v ieren.

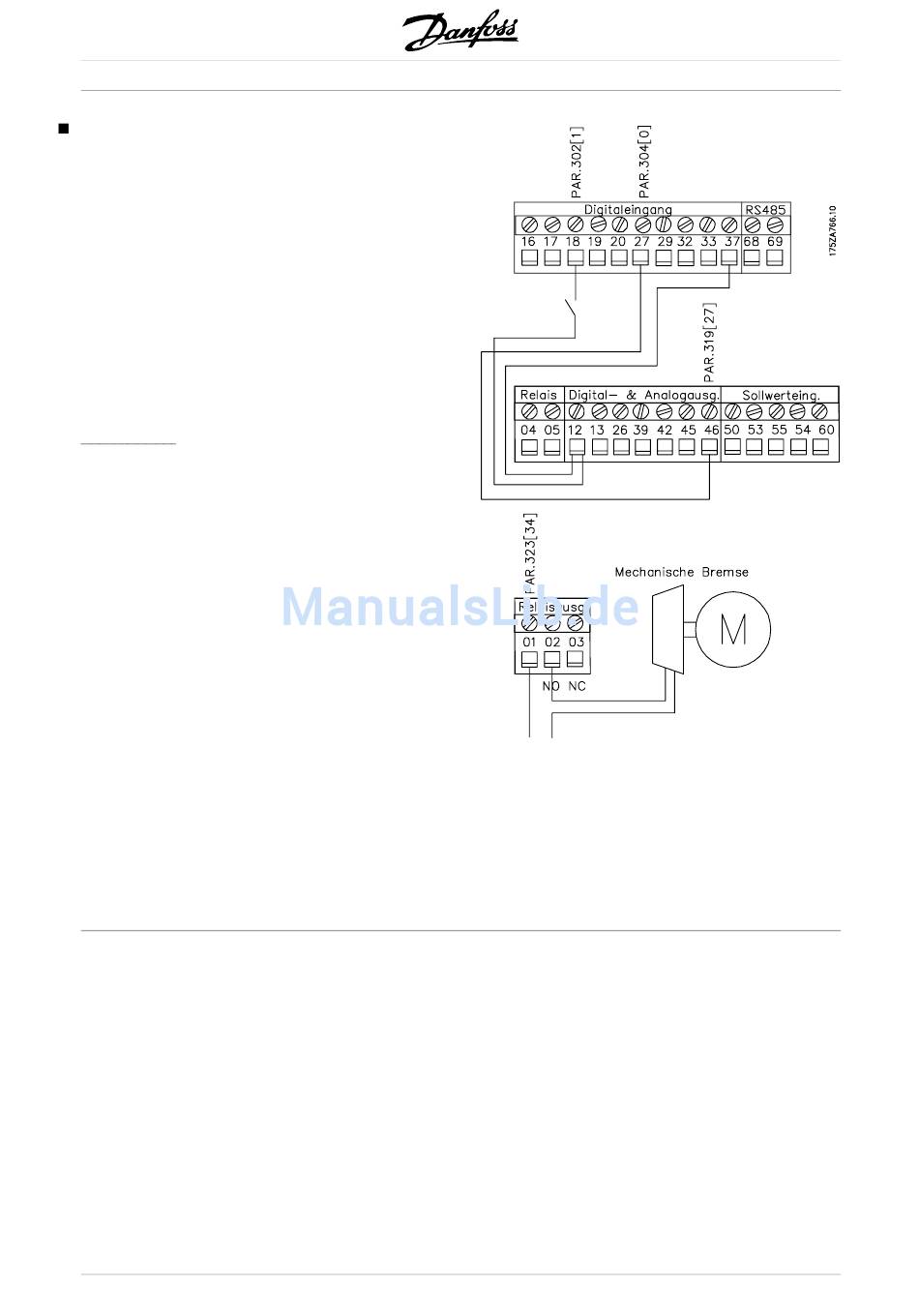

Das Anschlußbeispiel zeigt, wie der Frequenzumrichter
programmiert wird.
Die exterme Bremse kann an Relais 01 oder
04 angeschlossen werden, siehe Steuerung
der mechanischen Bremse. Klemme 27 wird
auf Freilaufstopp, invers [0] oder Quittieren +
Freilaufstopp, invers [1] programmiert, Klemme 46
auf Momentgrenze und Stopp [27].
Beschreibung:
Ist ein Stoppbefehl über Klemme 18 akti v , ohne daß
der Frequenzumrichter sich im Momentgrenzzustand
befindet, so wird der Motor über die Rampenfunktion
auf 0 U/min. heruntergefahren.
Befindet sich der Frequenzumrichter im
Momentgrenzzustand, und wird ein Stoppbefehl
akti v iert, so wird Klemme 46 Ausgang (auf
Momentgrenze und Stopp programmiert) akti v . Das
Signal an Klemme 27 wechselt damit von 'logisch 1'
auf 'logisch 0', und der Motor läuft im Freilauf aus.
60
- Start/Stopp mit Klemme 18
Parameter 302 = Start [1].
- Schnellstopp mit Klemme 27
Parameter 304 = Freilaufstopp, invers [0].
- Klemme 46 Ausgang
Parameter 319 = Momentgrenze und Stopp [27].
- Klemme 01 Relaisausgang
Parameter 323 = Mechanische Bremskontrolle [32].
