358 Klemme 42, Ausgang max. Skalierung
(AUS.42 SKAL-MAX)
360 Klemme 45, Ausgang max. Skalierung
(AUS 45 SKAL-MAX)
Wert:
000 - 500 %
Funktion:
In diesen Parametern kann der maximale Ausgang
des gewählten Analog-/Pulssignals an den Klemmen
42 und 45 skaliert werden.
Beschreibung der Auswahl:
Stellen Sie den Wert auf den gewünschten Höchstwert
des Stromsignalausgangs ein.
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
VLT
Höchstwert:

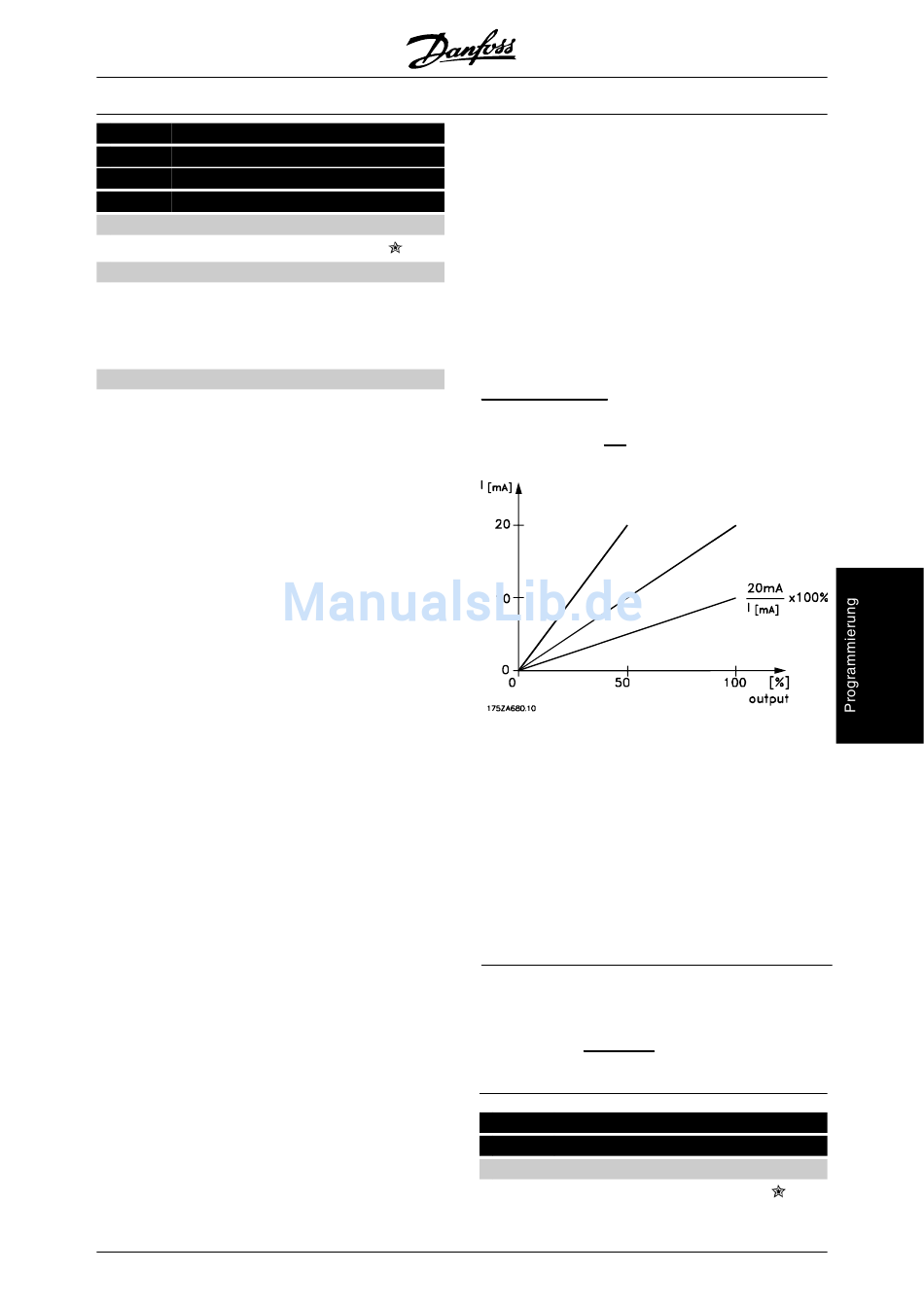

Der Ausgang kann so skaliert werden, dass beim Ska-
lenendwert ein Strom unter 20 mA bzw. bei einem
Ausgang von unter 100 % des maximalen Signalwerts
20 mA erzielt werden.
Wenn der gewünschte Ausgangsstrom bei einem
100%
Wert zwischen 0 und 100 % des Gesamtausgangs 20
mA ist, programmieren Sie in dem Parameter den ent-
sprechenden Prozentsatz, z. B. 50 % = 20 mA.
Wenn bei maximalem Ausgang (100 %) ein Strom
zwischen 4 und 20 mA gewünscht ist, wird der zu pro-
grammierende Prozentwert wie folgt berechnet:
m A
20
Soll max. Strom
m A
d. h. 10 ≈
Eine ähnliche Skalierung ist am Pulsausgang möglich.
Der Wert (Puls-Skalierungswert) in Parameter 320
(Ausgang 42) und 321 (Ausgang 45) ist die Basis der
Skalierung. Wenn der Puls-Skalierungswert der ge-
wünschte Ausgang mit einem Wert zwischen 0 - 100
% des Gesamtausgangs ist, programmieren Sie den
Prozentsatz, z. B. 50 %, als Puls-Skalierungswert bei
50 % Leistung.
Wenn eine Pulsfrequenz zwischen 0,2 x Puls-Skalie-
rungswert und Puls-Skalierungswert liegt, wird der
Prozentsatz wie folgt berechnet:
Puls− Skalierungs− wert
Soll− puls− frequenz
d. h.
H z
2000 ≈
361 Drehgeberüberwachung Schwellwert
(ENCODER MAX ERR.)
Wert:
0 - 600 %
®
-Serie 5000
× 100 % ,
20
× 100 % ≈ 200 %
10
(
Par. oder
. 320
H z
5000
× 100 % ≈ 250 %
H z
2000
321 )
× 100 %
300%
