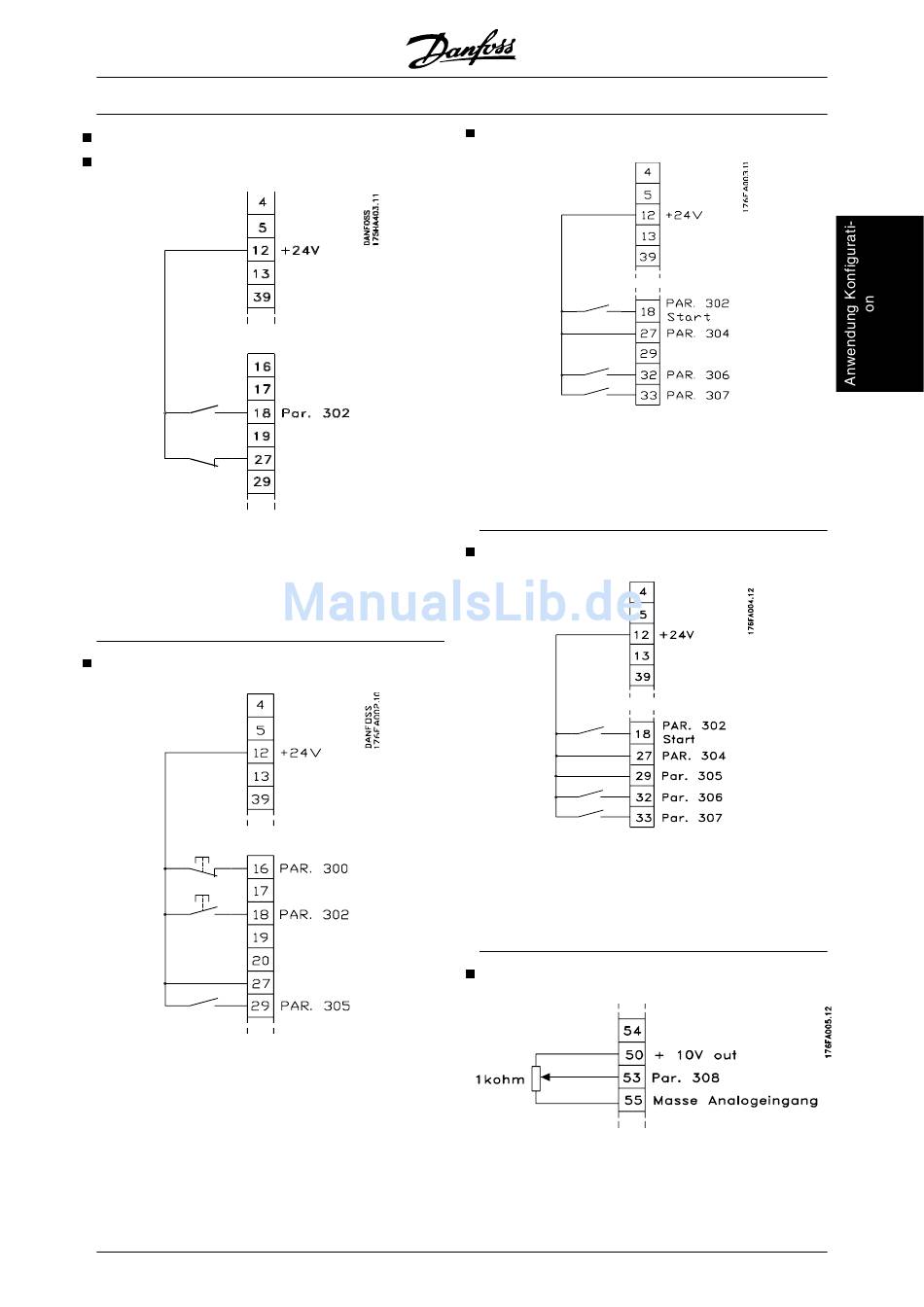

Anschlußbeispiele
Start/Stopp zweiadrig
- Start/Stopp mit Klemme 18.
Parameter 302 = Start [1]
- Schnellstopp mit Klemme 27.
Parameter 304 = MOTORFREILAUF [0]
Pulsstart/-stopp
- Stopp invers mit Klemme 16.
Parameter 300 = Stopp invers [2]
- Puls-Start mit Klemme 18.
Parameter 302 = Puls-Start [2]
- Festdrehzahl (Jog) mit Klemme 29.
Parameter 305 = Festdrehzahl [5]
®
MG.52.A3.03 - VLT ist eine eingetragene Marke von Danfoss
®
VLT -Serie 5000
Parametersatzwechsel
- Parametersatzwahl mit Klemme 32 und 33
Parameter 306 = Par.satzwahl, lsb [10]
Parameter 307 = Par.satzwahl, msb [10]
Parameter 004 = Externa Anwahl [5].
Digitaldrehzahl auf/ab
- Drehzahl auf und ab mit Klemme 32 und 33
Parameter 306 = Drehzahl auf [9]
Parameter 307 = Drehzahl ab [9]
Parameter 305 = Sollwert speichern [7].
Potentiometer Sollwert
Parameter 308 = Sollwert [1]
Parameter 309 = Klemme 53, min. Skalierung.
Parameter 310 = Klemme 53, max. Skalierung.
