Anzeigen von Farbbalkenmessungen mit Grenzwertprüfung
Das System der Serie VM kann Messergebnisse im Vergleich zu einem Grenzwert und mit einer Pass/Fehler-Angabe
anzeigen. Wie bei den relativen Messungen wird der Grenzwert in einer Textdatei mit durch Komma getrennten Werten
(CSV-Format) angegeben. Das System der Serie VM enthält einige Toleranzmaskendateien, die Sie bearbeiten können,
sodass Sie die Grenzwerte Ihrer Anwendung entsprechend angeben können. Grenzwerte bestehen aus einem Maximalwert
und einem Minimalwert. Messwerte, die zwischen dem maximalen und dem minimalen Grenzwert liegen, haben die
Grenzwertprüfung bestanden. Messwerte, die oberhalb des maximalen oder unterhalb des minimalen Grenzwerts liegen,
haben die Grenzwertprüfung nicht bestanden.

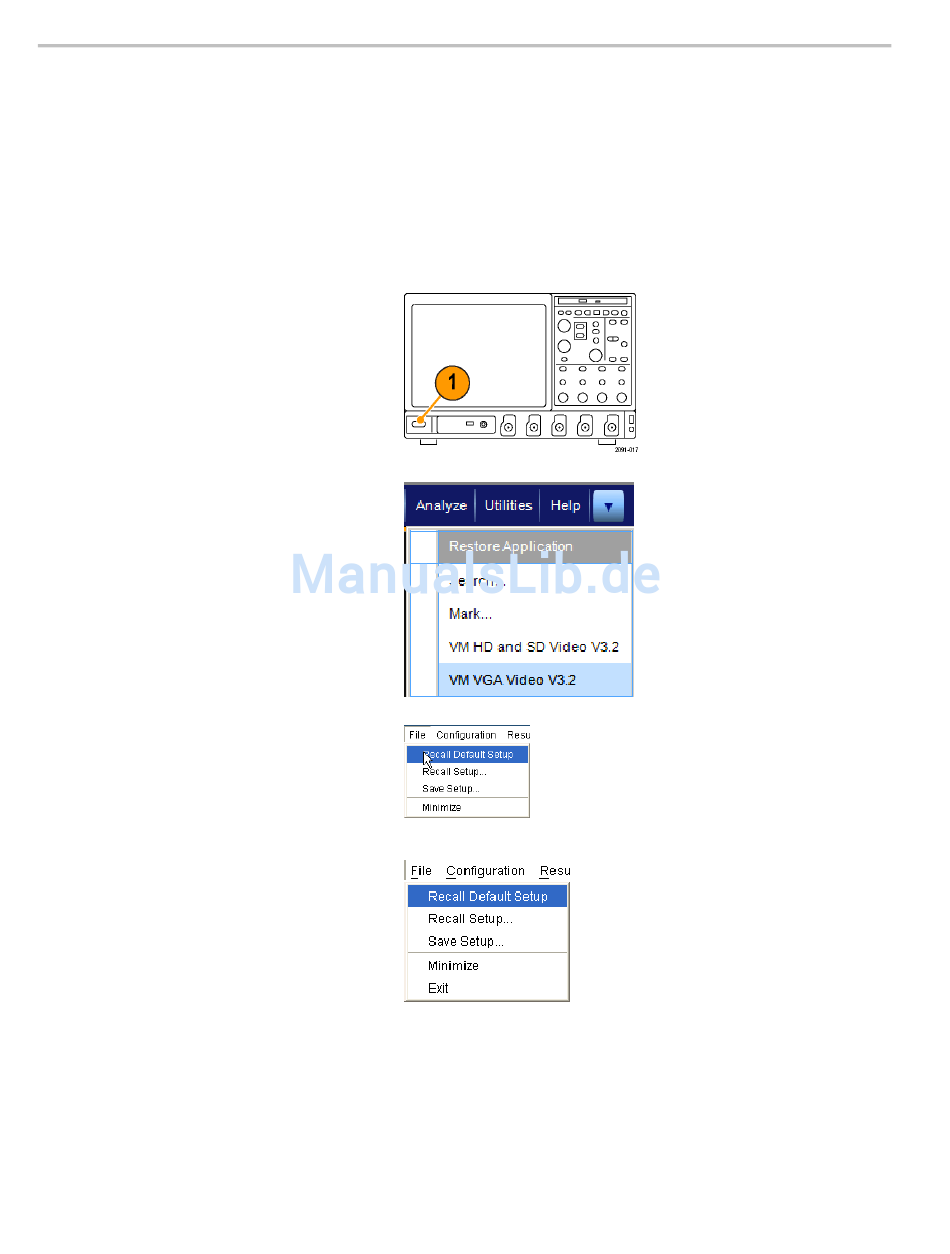

1. Schalten Sie das Gerät ein.
2. Wählen Sie Analyze > VM HD and
SD Video V3.2 (Datei > VM HD- und
SD-Video V3.2) oder VM VGA Video
V3.2 (VM VGA-Video V3.2).
3. Wählen Sie File > Recall Default
Setup (Datei > Grundeinstellungen
abrufen) aus, um alle Einstellungen
auf die werkseitigen Standardwerte
zurückzusetzen.
4. Legen Sie ein Signal an die Eingänge
an. (Siehe Seite 9, Verbinden von
Eingangssignalen.)
