10.13. Ua - Schutzkleinspannung
Es wird die Übereinstimmung mit den Vorgaben der Bemessungs-spannung (25 V gegen Erde) von
Geräten mit SELV/ PELV Spannungen überprüft.
Es kann nur eine Sondenmessung durchgeführt werden! Der Isolations-widerstand zwischen Primär-
und Sekundärseite bzw. aktiven Teilen von Geräten mit SELV/ PELV Spannungen muss separat
durchgeführt werden (siehe Messung Isolationswiderstand). Im Startmenü/ Eröffnungsmenü die
entsprechende VDE-Vorschrift und danach die Schutzklasse wählen. Im Menü „Prüfung nach VDE ....
(SK .)", Auswahlmenü die Taste <Ua> (Schutzkleinspannung) betätigen.
Messbeginn durch Betätigen der Taste <Start>. Mit der Sonde ist die PELV/ SELV Spannung
abzutasten.
Beendigung oder Abbruch der Messung durch Taste <Stopp>, Messpause durch Taste
<Pause>/<Weiter>, Löschen des Messwertes Taste <Reset>.
Schutzkleinspannung nach DIN VDE 0701-0702
HT700+ Gerätetester
1
Voltmeter (V)
2
Buchse, „Sonde"
3
Buchse, „ PE-Buchse"
4
Prüfling
5
Prüfsteckdose

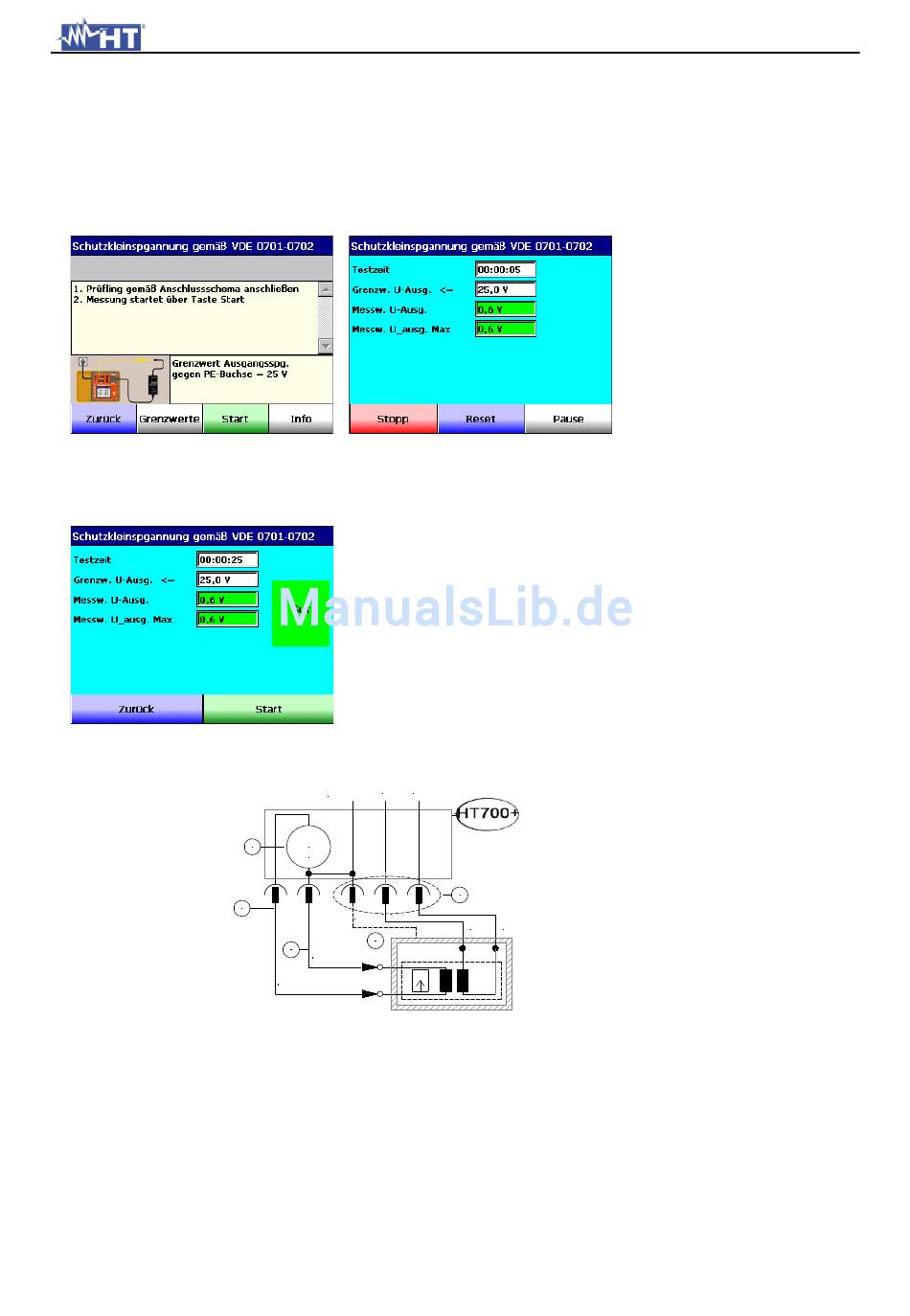

Messkreis für die Messung der Übereinstimmung mit den Vorgaben der Bemessungsspannung (25V
gegen Erde) von Geräten mit SELV/ PELV Spannungen.
Neben dem Messergebnis
(Messwert) wird das
Gesamtergebnis z.B. „Gut" durch
ein grün hinterlegtes Feld und
„Schlecht" durch rot hinterlegtes
Feld angezeigt.
L N
PE
1
V
2
PE
4
3
PE-Buchse
Sonde
ST 750A
5
L
N
MultiTest HT700+
