- Seite 1 Digitaler Spannungsprüfer mit Lastzuschaltung Bedienungsanleitung Copyright HT Instruments Release DE 1.04 04.08.2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. SICHERHEITSHINWEISE ......................3 1.1. Vorbereitung ......................3 1.2. Während des Gebrauchs ..................4 1.3. Nach dem Gebrauch ..................... 4 1.4. Überspannungskategorien-Definitionen ..............4 2. ALLGEMEINE BESCHREIBUNG ....................5 3. VORBEREITUNGEN FÜR DEN GEBRAUCH ................5 3.1. -
Seite 3: Sicherheitshinweise
1. SICHERHEITSHINWEISE Dieses Instrument entspricht dem Sicherheitsstandard EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen: ... -
Seite 4: Während Des Gebrauchs
1.2. WÄHREND DES GEBRAUCHS Lesen Sie die Empfehlungen, folgen Sie den Anweisungen in diesem Handbuch: Achtung Nichteinhaltung der Warnungen und/oder den Anwendungsvorschriften kann das Gerät und/oder seine Bauteile beschädigen, oder den Benutzer verletzen. Wenn das Gerät an die Messschaltungen angeschlossen ist, berühren Sie nie eine freiliegende Prüfleitung. -
Seite 5: Allgemeine Beschreibung

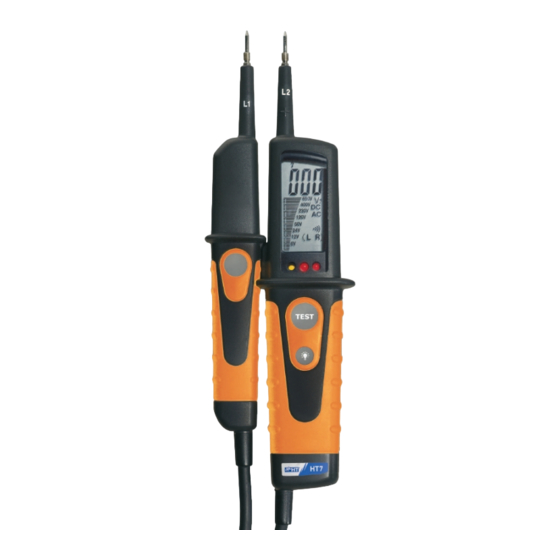

2. ALLGEMEINE BESCHREIBUNG Der Spannungsprüfer HT7 kann folgende Messungen ausführen: AC Spannung (2-polig) DC Spannungsmessung (2-polig) AC Spannungsmessung (1-polig) Durchgangmessung mit Summer Drehfeldrichtung Spannungsmessung mit niedrigem Innenwiderstand (Lastzuschaltung) Durch Drücken der Taste wird die LED Beleuchtung (Messstellenbeleuchtung) aktiviert. -
Seite 6: Bedienungsanweisungen
10. Batteriedeckel 11. Drucktaster für zuschaltbare Last ( L1) Abb. 1: Messgerätebeschreibung 4.2. BESCHREIBUNG DER SYMBOLE IM DISPLAY Die folgenden Symbole können im Display des HT7 angezeigt werden Symbol Beschreibung DC Spannungsmessung AC Spannungsmessung Negative Polarität bei der DC Spannungsmessung Die "... -
Seite 7: Dc Spannungsmessung
4.4. DC SPANNUNGSMESSUNG ACHTUNG ! Die max. Eingangsspannung ist DC 690V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Messgerät könnte zerstört werden. LED ist aktiv bei Spannungen über 50V auch bei schwacher oder fehlender Batterie. -
Seite 8: Ac Spannungsmessung
4.5. AC SPANNUNGSMESSUNG ACHTUNG ! Die max. Eingangsspannung ist AC 690V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und der Spannungsprüfer könnte zerstört werden. Warnungs LED ist aktiv bei Spannungen über 50V auch bei schwacher oder fehlender Batterie. -
Seite 9: Ac-Spannungsmessung ( Mit Lastzuschaltung /Rcd Auslösung)
4.6. AC-SPANNUNGSMESSUNG ( MIT LASTZUSCHALTUNG /RCD AUSLÖSUNG) ACHTUNG ! Die max. Eingangsspannung ist AC 690V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und der Spannungsprüfer könnte zerstört werden. Warnungs LED ist aktiv bei Spannungen über 50V auch bei schwacher oder fehlender Batterie. -
Seite 10: Einpolige Ac Spannnugserkennung
4.7. EINPOLIGE AC SPANNNUGSERKENNUNG ACHTUNG ! Die max. Eingangsspannung ist AC 690V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und der Spannungsprüfer könnte zerstört werden. Die einpolige AC Spannungserkennung (Phasenprüfung) ist nur als schnelle Vorprüfung ohne genaues Messergebnis vorgesehen. -
Seite 11: Messung Der Drehfeldrichtung
4.8. MESSUNG DER DREHFELDRICHTUNG ACHTUNG ! Die max. Eingangsspannung ist AC 690V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und der Spannungsprüfer könnte zerstört werden. Warnungs LED ist aktiv bei Spannungen über 50V auch bei schwacher oder fehlender Batterie. -
Seite 12: Durchgangsprüfung
4.9. DURCHGANGSPRÜFUNG ACHTUNG ! Stellen Sie vor dem Durchgangs- und Widerstandstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. 1. Überprüfen Sie vor jeder Messung die korrekte Funktionsweise der Displayanzeige gemäß Paragraph 4.3 2. Verbinden Sie die Prüfspitzen L1 und L2 mit dem zu messenden Objekt (siehe Abb. -
Seite 13: Wartung
5. WARTUNG 5.1. ALLGEMEINES Dieses Messgerät ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die angegebenen technischen Spezifikationen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Messgerät nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 14: Technische Daten
6. TECHNISCHE DATEN 6.1. TECHNISCHE FUNKTIONEN Die Genauigkeit wird angegeben als [% der Anzeige + Anzahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <70%. AC/DC Spannung Messbereich Auflösung Genauigkeit Eingangswiderstand Überspannungsschutz (1.0rdg+3dgt) 6, 12, 24, 50, <... -
Seite 15: Allgemein Daten
Dieses Gerät entspricht den Vorgaben der Europäischen Richtlinie für Nieder- spannungsgeräte 2006/95/CE und der EMV Richtlinie 2004/108/CE. 6.3. ZUBEHÖR 6.3.1. Mitgeliefertes Zubehör HT7 Spannungsprüfer Schutzkappe für Prüfspitzen 2 Metallhülsen 4mm mit Innengewinde 2 Batterien 1,5V AAA ... -
Seite 16: Service
7. SERVICE 7.1. GARANTIEBESTIMMUNGEN Für dieses Messgerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Messgerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Messgerät gekauft haben.
