Achtung! Durch betätigen der Taste <Pause> wird die Messung angehalten, während der
Pause bleibt die Prüfsteckdose unter Spannung!

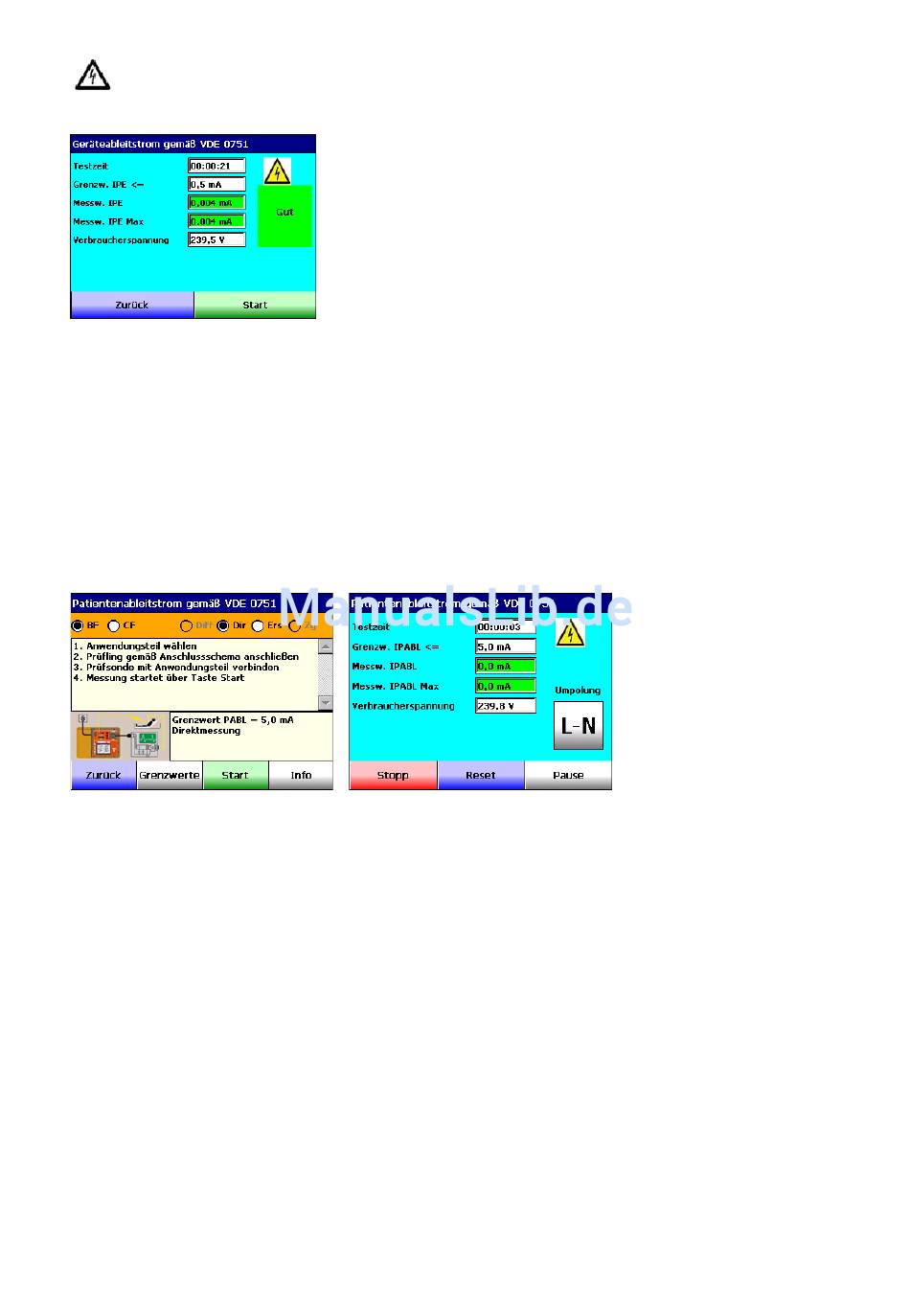

10.10. PAbl - Patientenableitstrom
Die Patientenableitstrommessung entspricht der Messung zwischen allen Patientenanschlüssen der
Anwendungsteile des Typs „F" (ME-Geräte) und Schutzerde und nicht geerdeten berührbaren
leitfähigen Teilen (SK I bis SK II). Die Patientenableitstrommessung kann nach den Ableitstrommess-
verfahren, Direktmessverfahren Dir oder Ersatzableitstrommessverfahren Ers, erfolgen.
Prüfung mit Sonde (Tastspitze) entsprechend VDE 0751-1. Im Startmenü/ Eröffnungsmenü die
entsprechende VDE-Vorschrift und danach die Schutzklasse wählen. Im Menü „Prüfung nach VDE ....
(SK .)", Auswahlmenü die Taste <PAbl> betätigen. Die Gerätekategorie (BF oder CF) und das
gewünschte Messverfahren wählen (Dir oder Ers ). Messbeginn durch Betätigen der Taste <Start>.
Es werden die Grenzwerte nach VDE 0751 berücksichtigt.
Durch Tastenbetätigung <L-N> wird umgepolt gemessen.
Beendigung oder Abbruch der Messung durch Taste „Stopp", Messpause durch Taste <Pause>/
<Weiter>, Löschen des Messwertes durch Taste „Reset". Neben dem Messergebnis (Messwert) wird
das Gesamtergebnis z.B. „Gut" durch ein grün hinterlegtes Feld und „Schlecht" durch rot
hinterlegtes Feld angezeigt.
Messkreis für die Messung (Direktmessung) des Ableitstromes von Anwendungsteilen, zwischen allen
Patientenanschlüssen der Anwendungsteile des Typs „F" (ME-Geräte) und Schutzerde und nicht
geerdeten berührbaren leitfähigen Teilen (SK I bis SK II): Prüfung mit Sonde (Tastspitze) entsprechend
VDE 0751-1. Nicht geerdete berührbare leitfähige Teile sind mit einer zweiten Prüfleitung (4),
anzuschließen an Buchse „PE", zu verbinden! Es wird nur der Sondenstrom angezeigt!
46
Neben dem Messergebnis (Messwert)
wird das Gesamtergebnis z.B. „Gut"
durch ein grün hinterlegtes Feld und
„Schlecht" durch rot hinterlegtes Feld
angezeigt. Berührbare leitfähige Teile
die nicht schutzleiterverbunden sind
müssen mit der Sonde (Tastspitze)
abgetastet werden (VDE 0751-1).
Es wird der Schutzleiterstrom angezeigt
und der Sondenstrom aufaddiert! Bei
Messung mit Stromzange sind die
Messwerte manuell zu übertragen!
