Inhaltszusammenfassung für HT Instruments HT38
- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de Copyright HT 2016 Version DE 1.00 - 26/10/2016...
-
Seite 2: Inhaltsverzeichnis
HT38 INHALT: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........3 ALLGEMEINE BESCHREIBUNG ................. 4 VORBEREITUNG ZUM GEBRAUCH ................4 3.1 Vorbereitende Prüfung ...................... 4 3.2 Versorgung des Messgerätes ................... 4 3.3 Kalibrierung ........................4 3.4 Lagerung ........................... 4 ... -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HT38 1 SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Allgemeine Beschreibung

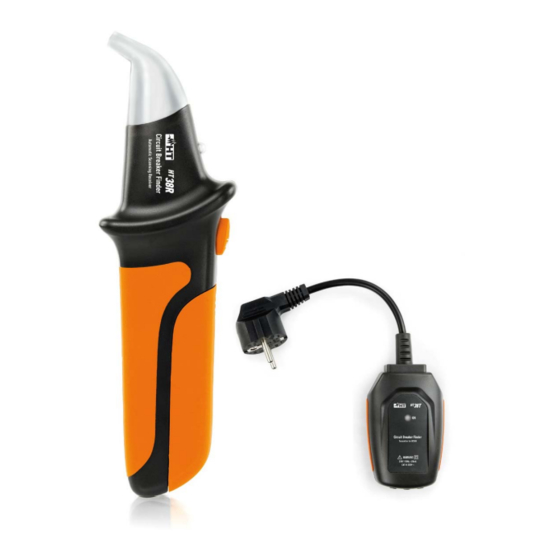

HT38 2 ALLGEMEINE BESCHREIBUNG Das Modell HT38, das aus der Einheit HT38T (Sender) und Einheit HT38R (Empfänger) besteht, ist ein Gerät für das Auffinden und die Zuordnung der Sicherungen von elektrischen Stromkreisen. Das Gerät hat die folgenden Eigenschaften: LED-Anzeige und Summer mit variablem Ton ... -
Seite 5: Beschreibung Des Gerätes
HT38 4 BESCHREIBUNG DES GERÄTES 4.1 BESCHREIBUNG DES EMPFÄNGERS HT38R LEGENDE: 1. Empfindliches Element 2. Rote Scanning-LED 3. Grüne Anzeige-LED /Reset Taste 5. Batteriefach Abb. 1: Beschreibung des Empfängers HT38R 4.2 BESCHREIBUNG DES SIGNALGEBERS HT38T LEGENDE: 1. Schukostecker 2. LED On (An) Abb. -
Seite 6: Messgerät-Eigenschaften
HT38 5 MESSGERÄT-EIGENSCHAFTEN Das Gerät HT38 besteht aus dem Sender und dem Empfänger. Der Sender generiert ein definiertes Signal, das sich im zu überprüfenden Kreis ausbreitet. Mit dem Empfänger ist es nun möglich dieses definierte Signal zu erfassen und akustisch anzuzeigen. Der Empfänger gibt einen variablen Ton aus, dessen Tonfolge schneller wird, wenn das Signal erkannt wird, die grüne LED schaltet sich ein. -
Seite 7: Anweisungen Zum Gebrauch
HT38 6 ANWEISUNGEN ZUM GEBRAUCH 6.1 ZUORDNUNG SCHUTZEINRICHTUNGEN INNERHALB VERTEILUNGEN 1. Drücken Sie die /Reset Taste, um den Empfänger einzuschalten, und stellen Sie sicher, dass die rote LED (siehe Abb. 1 – Teil 2) eingeschaltet ist, und dass die Einheit intermittierend in regelmäßigen Intervallen summt (... - Seite 8 HT38 Abb. 4: Lokalisierung der Sicherung 5. Bewegen Sie sich zum Schaltschrank, neben dem der intermittierende Ton schneller wird, und richten Sie den Empfänger in verschiedene Richtungen aus (siehe Abb. 4 – linker Teil). 6. Bewegen Sie die „Nase“ der Empfängers langsam über die Sicherungen innerhalb des Schaltkasten, bis das vom Sender erzeugte und verbreitete Signal eindeutig zugeordnet wird.
- Seite 9 HT38 DE - 9...
-
Seite 10: Wartung Und Pflege
HT38 7 WARTUNG UND PFLEGE ACHTUNG Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- arbeiten durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. -
Seite 11: Technische Daten
HT38 8 TECHNISCHE DATEN Sender Stromversorgung: 230VAC, 50Hz Ausgangsstrom des Signals: <20mA Externe Verbindung: Integrierter Schukostecker 0°C 40°C (32°F 104°F) Betriebstemperatur: Betriebsfeuchtigkeit: <80%RH 0°C 50°C (32°F 122°F) Lagerungstemperatur: Lager-Luftfeuchtigkeit: <95%RH Abmessungen (L x B x H):... -
Seite 12: Service
HT38 9 SERVICE 9.1 GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
