Es kann nur eine Sondenmessung durchgeführt werden! Im Startmenü/ Eröffnungsmenü die
entsprechende VDE-Vorschrift und danach die Schutzklasse wählen. Im Menü „Prüfung nach VDE ....
(SK .)", Auswahlmenü die Taste <IBer> betätigen. Das gewünschte Messverfahren wählen (Diff, Dir,
Ers oder Zg) Messbeginn durch Taste <Start>.
Es werden die Grenzwerte nach VDE 0701-0702 berücksichtigt. Durch Tastenbetätigung <L-N> wird
umgepolt gemessen. Beendigung oder Abbruch der Messung durch Taste <Stopp>, Messpause
durch Taste <Pause>/<Weiter>, Löschen des Messwertes durch Taste <Reset>.
Achtung! Durch betätigen der Taste <Pause> wird die Messung angehalten, während der
Pause bleibt die Prüfsteckdose unter Spannung!
10.9. IAbl - Geräteableitstrom
Die Geräteableitstrommessung entspricht der Messung zwischen dem Schutzleiter sowie
berührbaren leitfähigen Metallteilen die schutzleiter-verbunden sind, und der Erde. Der
Geräteableitstrom kann nach dem Ableitstrommessverfahren, dem Differenzstrommessverfahren
Diff, dem Direktmessverfahren Dir, dem Ersatzableitstrommessverfahren Ers und dem
Differenzstrommessverfahren mit Stromzange Zg) gemessen werden.
Im Startmenü/ Eröffnungsmenü die entsprechende VDE-Vorschrift und danach die Schutzklasse
wählen. Im Menü „Prüfung nach VDE .... (SK .)",
Auswahlmenü die Taste <IAbl> betätigen. Das gewünschte Messver-fahren wählen (Diff, Dir, Ers
oder Zg). Messbeginn durch Taste <Start>.
Es werden die Grenzwerte nach VDE 0751 berücksichtigt.
Durch Tastenbetätigung <L-N> wird umgepolt gemessen. Beendigung oder Abbruch der Messung
durch Taste „Stopp", Messpause durch Taste <Pause>/<Weiter>, Löschen des Messwertes durch
Taste <Reset>.

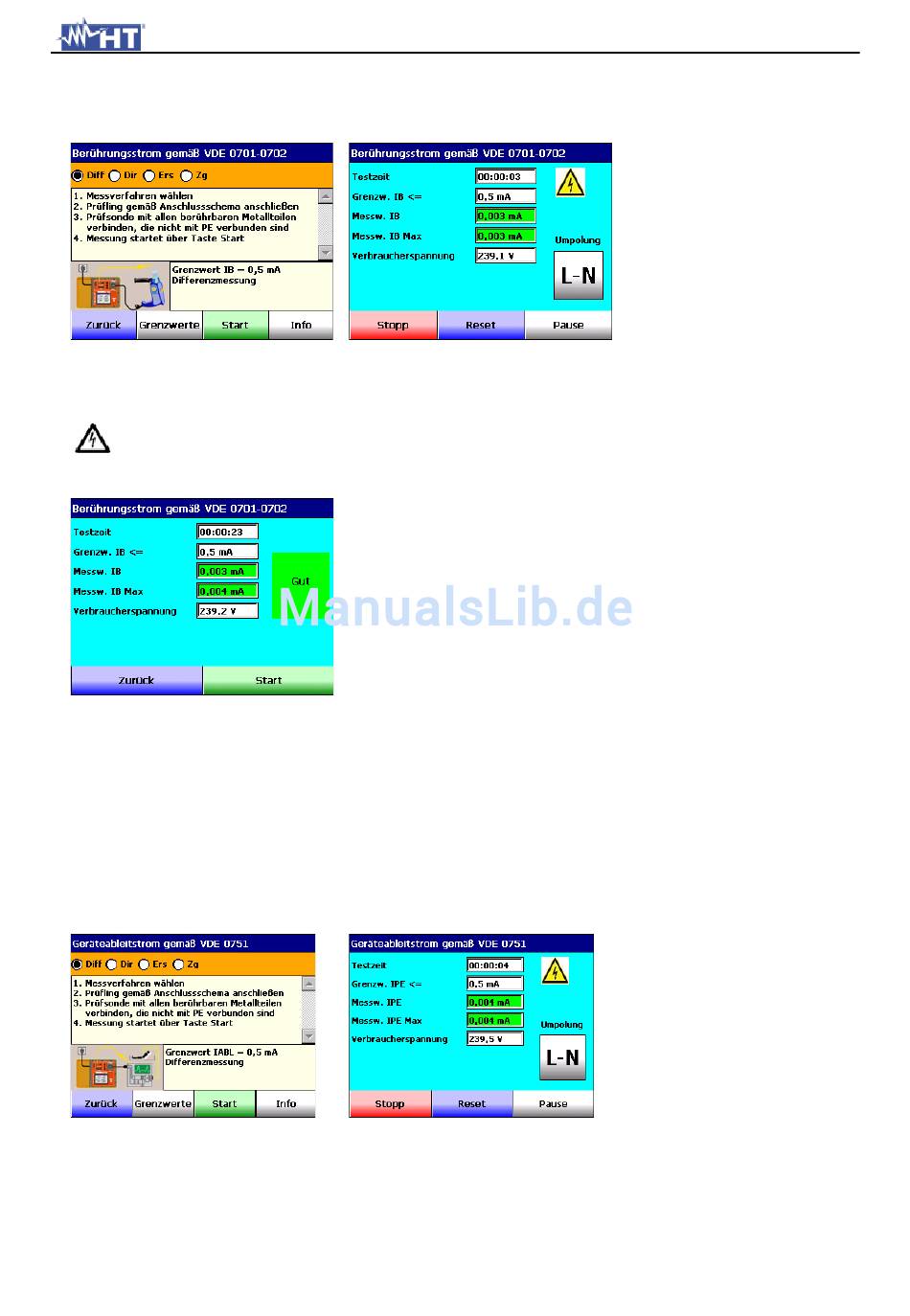

Neben dem Messergebnis (Messwert)
wird das Gesamtergebnis z.B. „Gut"
durch ein grün hinterlegtes Feld und
„Schlecht" durch rot hinterlegtes Feld
angezeigt.
Berührbare leitfähige Teile die nicht
schutzleiterverbunden sind müssen mit
der Sonde (Tastspitze) abgetastet
werden (VDE 0701-0702).
MultiTest HT700+
45
