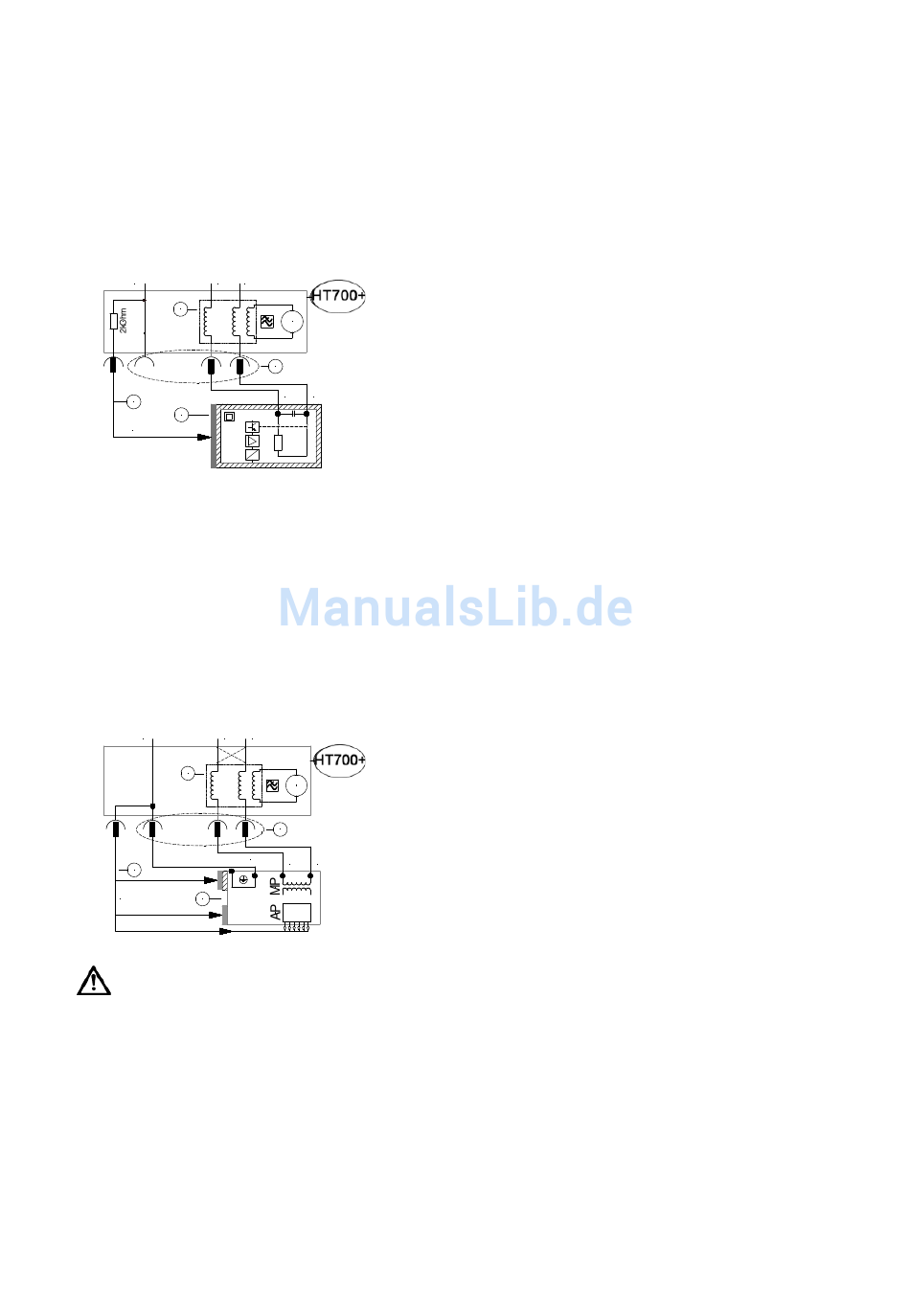

Messen des Berührungsstromes
Bei Geräten der Schutzklasse II mit berührbaren leitfähigen Teilen, bei denen Bedenken gegen eine
Messung des Isolationswiderstandes bestehen, darf die Messung des Berührungsstromes nach dem
Differenzstromverfahren durchgeführt werden (DIN VDE 0701-0702 und DIN VDE 0751-1).
Dieses gilt auch für Geräte der Schutzklasse I mit berührbaren leitfähigen Teilen die nicht mit dem
Schutzleiter verbunden sind. Der Prüfling ist bei der Messung mit Nennspannung und auch umgepolt
zu betreiben. Zur Versorgung (230V/16A) dient die Prüfsteckdose des Gerätetesters. Während der
Messung sind mit der Sicherheitsprüfspitze in beiden Netz-Polrichtungen die berührbaren leitfähigen
Teile abzutasten. Die Prüf-leitung wird hierzu in die gelbe Buchse „Sonde" eingesteckt.
PE
L1 N
1
3
4
Sonde
Geräteableitströme bei ME-Geräten
Bei ME-Geräten kann die Messung der Geräteableitströme als Differenzstrommessung durchgeführt
werden. Der Prüfling ist bei der Messung mit Nennspannung und auch umgepolt zu betreiben. Zur
Versorgung (230V/16A) dient die Prüfsteckdose des Gerätetesters. Während des automatischen
Prüfablaufs (Diff) erfolgt selbsttätig eine Umpolung der Netzspannung (Anzeige durch: „L/N" – „N/L").
Im Untermenü Zg lassen sich auch Differenzstrommessungen mit einer externen Strommesszange
durchführen. Einphasengeräte bis 16A können mit der Umpoleinrichtung über die Prüfsteckdose des
MultiTest HT700+ versorgt werden. Drehstromgeräte sind über entsprechende Adapter, siehe
optionales Zubehör, zu versorgen. Werden die ermittelten Messwerte im entsprechendem Menü des
MultiTest HT700+ eingegeben, so erscheinen diese Werte auch im Prüfprotokoll.
PE
L
1
3
4
Sonde
In ME-Geräten der Schutzklasse I kann es erforderlich sein, die Ableitströme von berührbaren
leitfähigen Teilen, die nicht an den Schutzleiter angeschlossen sind, getrennt zu messen.
34
Berührungsstrommessung:
ST 750A
DIN VDE 0701-0702 (Sk I-II)
mA
HT700+ Gerätetester
1
2
2
3
L1
N
4
Geräteableitstrommessung
N
(Diff)/(ZG):
ST 750A
DIN VDE 0751-1 (SK I-II)
mA
HT700+ Gerätetester
2
1
2
PE
L1
N
3
4
Differenzstrommessung (mA)
Prüfsteckdose, Prüfleitung
Prüfleitung, an „Sonde"
Prüfling
Differenzstrommessung (mA)
Prüfsteckdose, Prüfleitung
Buchse, „Sonde"
Prüfling
