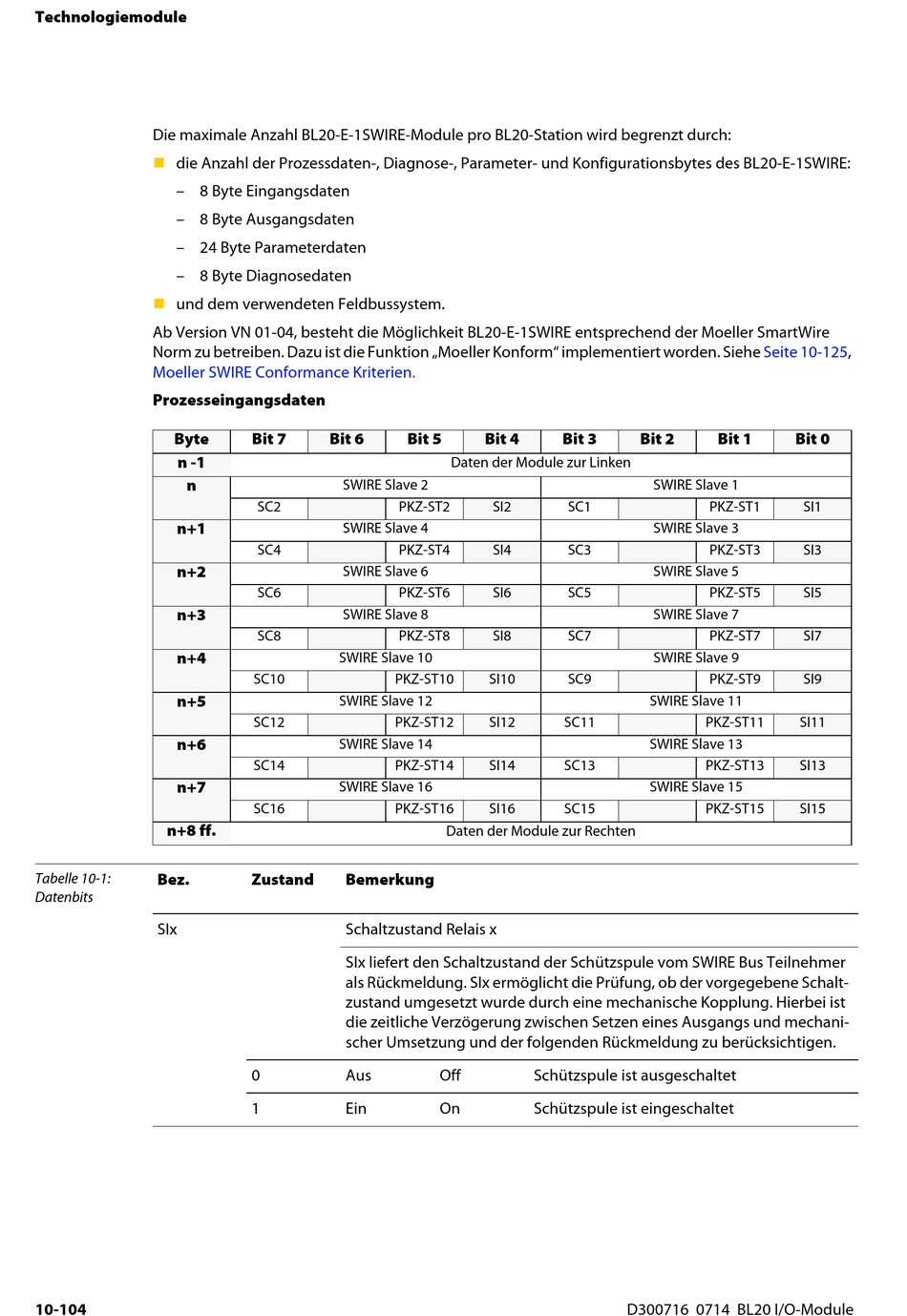

Technologiemodule
Die maximale Anzahl BL20-E-1SWIRE-Module pro BL20-Station wird begrenzt durch:

die Anzahl der Prozessdaten-, Diagnose-, Parameter- und Konfigurationsbytes des BL20-E-1SWIRE:
– 8 Byte Eingangsdaten
– 8 Byte Ausgangsdaten
– 24 Byte Parameterdaten
– 8 Byte Diagnosedaten

und dem verwendeten Feldbussystem.
Ab Version VN 01-04, besteht die Möglichkeit BL20-E-1SWIRE entsprechend der Moeller SmartWire
Norm zu betreiben. Dazu ist die Funktion „Moeller Konform" implementiert worden. Siehe
Moeller SWIRE Conformance

Prozesseingangsdaten

Byte
n -1
n
n+1
n+2
n+3
n+4
n+5
n+6
n+7
n+8 ff.
Tabelle 10-1: Bez.
Datenbits
SIx
10-104
Kriterien.
Bit 7 Bit 6 Bit 5
SWIRE Slave 2
SC2 PKZ-ST2
SWIRE Slave 4
SC4 PKZ-ST4
SWIRE Slave 6
SC6 PKZ-ST6
SWIRE Slave 8
SC8 PKZ-ST8
SWIRE Slave 10
SC10 PKZ-ST10
SWIRE Slave 12
SC12 PKZ-ST12
SWIRE Slave 14
SC14 PKZ-ST14
SWIRE Slave 16
SC16 PKZ-ST16
Zustand Bemerkung
Schaltzustand Relais x
SIx liefert den Schaltzustand der Schützspule vom SWIRE Bus Teilnehmer
als Rückmeldung. SIx ermöglicht die Prüfung, ob der vorgegebene Schalt-
zustand umgesetzt wurde durch eine mechanische Kopplung. Hierbei ist
die zeitliche Verzögerung zwischen Setzen eines Ausgangs und mechani-
scher Umsetzung und der folgenden Rückmeldung zu berücksichtigen.
0 Aus
1 Ein
Bit 4 Bit 3
Daten der Module zur Linken
SI2 SC1
SI4 SC3
SI6 SC5
SI8 SC7
SI10 SC9
SI12 SC11
SI14 SC13
SI16 SC15
Daten der Module zur Rechten
Off Schützspule ist ausgeschaltet
On Schützspule ist eingeschaltet
