RS485/422-Schnittstelle BL20-1RS485/422

10.4.4 Basismodule

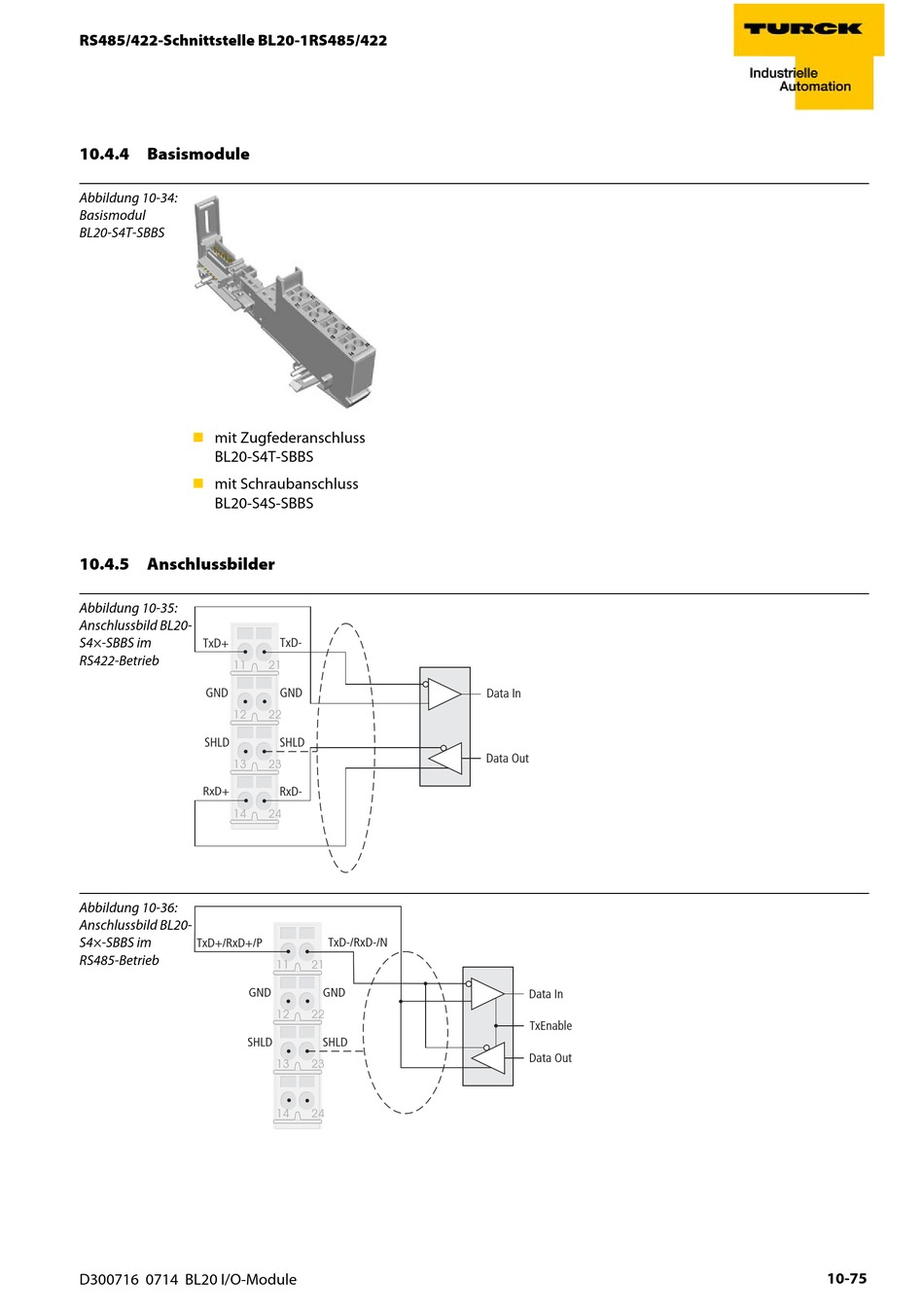

Abbildung 10-34:
Basismodul
BL20-S4T-SBBS

mit Zugfederanschluss
BL20-S4T-SBBS

mit Schraubanschluss
BL20-S4S-SBBS

10.4.5 Anschlussbilder

Abbildung 10-35:
Anschlussbild BL20-
S4×-SBBS im TxD+
RS422-Betrieb
11
GND
12
SHLD
13
RxD+
14
Abbildung 10-36:
Anschlussbild BL20-
S4×-SBBS im
TxD+/RxD+/P
RS485-Betrieb
GND
SHLD
D300716 0714 BL20 I/O-Module
TxD-
21
GND
22
SHLD
23
RxD-
24
TxD-/RxD-/N
11 21
GND
12 22
SHLD
13 23
14 24
Data In
Data Out
Data In
TxEnable
Data Out
10-75
