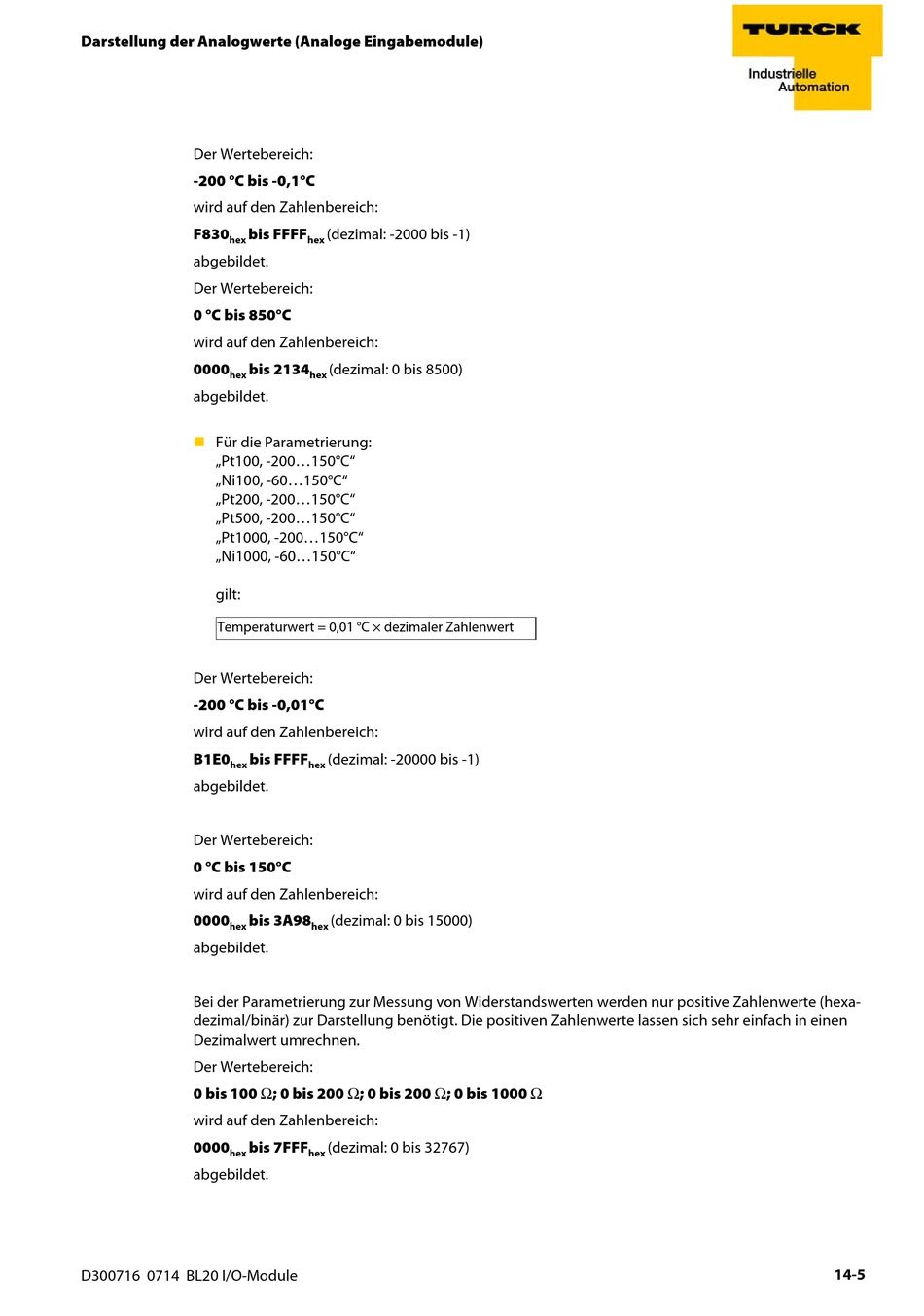

Darstellung der Analogwerte (Analoge Eingabemodule)
Der Wertebereich:
-200 °C bis -0,1°C
wird auf den Zahlenbereich:
F830
bis FFFF
hex
abgebildet.
Der Wertebereich:
0 °C bis 850°C
wird auf den Zahlenbereich:
0000
bis 2134
hex
abgebildet.
Für die Parametrierung:
„Pt100, -200...150°C"
„Ni100, -60...150°C"
„Pt200, -200...150°C"
„Pt500, -200...150°C"
„Pt1000, -200...150°C"
„Ni1000, -60...150°C"
gilt:
Temperaturwert = 0,01 °C × dezimaler Zahlenwert
Der Wertebereich:
-200 °C bis -0,01°C
wird auf den Zahlenbereich:
B1E0
bis FFFF
hex
abgebildet.
Der Wertebereich:
0 °C bis 150°C
wird auf den Zahlenbereich:
0000
bis 3A98
hex
abgebildet.
Bei der Parametrierung zur Messung von Widerstandswerten werden nur positive Zahlenwerte (hexa-
dezimal/binär) zur Darstellung benötigt. Die positiven Zahlenwerte lassen sich sehr einfach in einen
Dezimalwert umrechnen.
Der Wertebereich:
0 bis 100 Ω; 0 bis 200 Ω; 0 bis 200 Ω; 0 bis 1000 Ω
wird auf den Zahlenbereich:
0000
bis 7FFF
hex
abgebildet.
D300716 0714 BL20 I/O-Module
(dezimal: -2000 bis -1)
hex
(dezimal: 0 bis 8500)
hex
(dezimal: -20000 bis -1)
hex
(dezimal: 0 bis 15000)
hex
(dezimal: 0 bis 32767)
hex
14-5
