Mechanische Montage

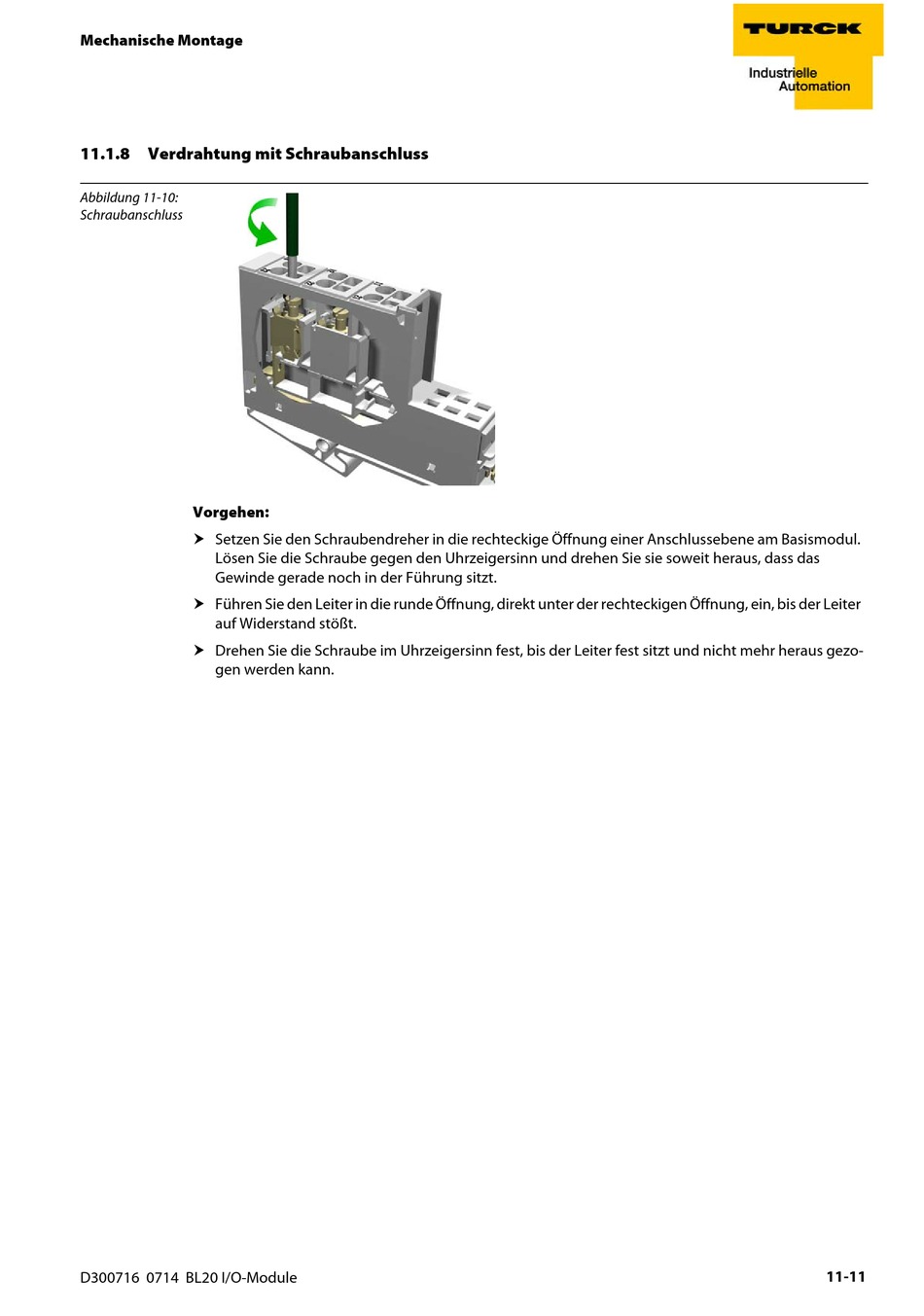

11.1.8 Verdrahtung mit Schraubanschluss

Abbildung 11-10:

Schraubanschluss

 Setzen Sie den Schraubendreher in die rechteckige Öffnung einer Anschlussebene am Basismodul.

Lösen Sie die Schraube gegen den Uhrzeigersinn und drehen Sie sie soweit heraus, dass das

Gewinde gerade noch in der Führung sitzt.

 Führen Sie den Leiter in die runde Öffnung, direkt unter der rechteckigen Öffnung, ein, bis der Leiter

auf Widerstand stößt.

 Drehen Sie die Schraube im Uhrzeigersinn fest, bis der Leiter fest sitzt und nicht mehr heraus gezo-

gen werden kann.

D300716 0714 BL20 I/O-Module
