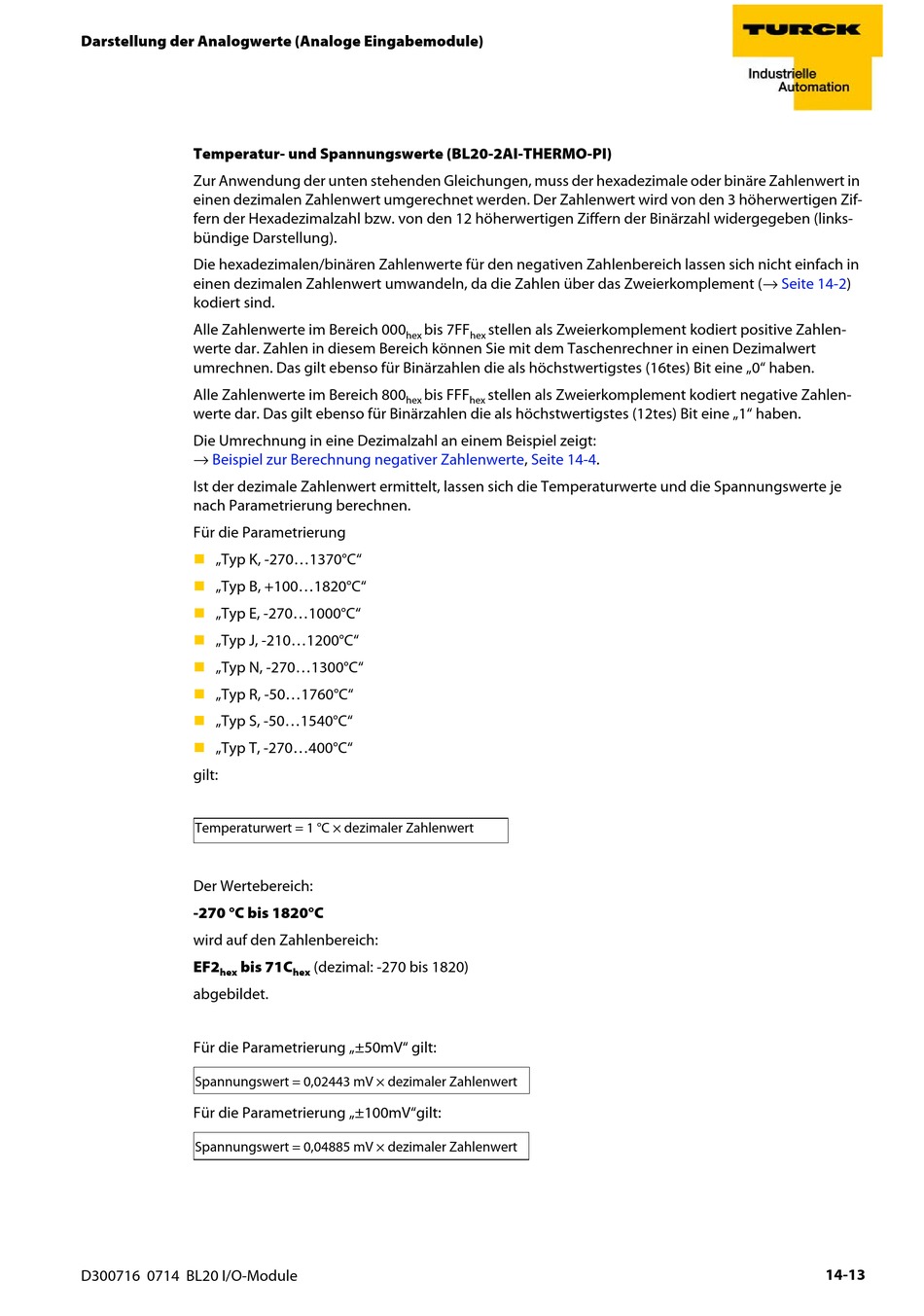

Darstellung der Analogwerte (Analoge Eingabemodule)
Temperatur- und Spannungswerte (BL20-2AI-THERMO-PI)
Zur Anwendung der unten stehenden Gleichungen, muss der hexadezimale oder binäre Zahlenwert in
einen dezimalen Zahlenwert umgerechnet werden. Der Zahlenwert wird von den 3 höherwertigen Zif-
fern der Hexadezimalzahl bzw. von den 12 höherwertigen Ziffern der Binärzahl widergegeben (links-
bündige Darstellung).
Die hexadezimalen/binären Zahlenwerte für den negativen Zahlenbereich lassen sich nicht einfach in
einen dezimalen Zahlenwert umwandeln, da die Zahlen über das Zweierkomplement (→
kodiert sind.
Alle Zahlenwerte im Bereich 000
werte dar. Zahlen in diesem Bereich können Sie mit dem Taschenrechner in einen Dezimalwert
umrechnen. Das gilt ebenso für Binärzahlen die als höchstwertigstes (16tes) Bit eine „0" haben.
Alle Zahlenwerte im Bereich 800
werte dar. Das gilt ebenso für Binärzahlen die als höchstwertigstes (12tes) Bit eine „1" haben.
Die Umrechnung in eine Dezimalzahl an einem Beispiel zeigt:
→
Beispiel zur Berechnung negativer
Ist der dezimale Zahlenwert ermittelt, lassen sich die Temperaturwerte und die Spannungswerte je
nach Parametrierung berechnen.
Für die Parametrierung

„Typ K, -270...1370°C"

„Typ B, +100...1820°C"

„Typ E, -270...1000°C"

„Typ J, -210...1200°C"

„Typ N, -270...1300°C"

„Typ R, -50...1760°C"

„Typ S, -50...1540°C"

„Typ T, -270...400°C"
gilt:
Temperaturwert = 1 °C × dezimaler Zahlenwert
Der Wertebereich:
-270 °C bis 1820°C
wird auf den Zahlenbereich:
EF2 bis 71C
hex
abgebildet.
Für die Parametrierung „±50mV" gilt:
Spannungswert = 0,02443 mV × dezimaler Zahlenwert
Für die Parametrierung „±100mV"gilt:
Spannungswert = 0,04885 mV × dezimaler Zahlenwert
