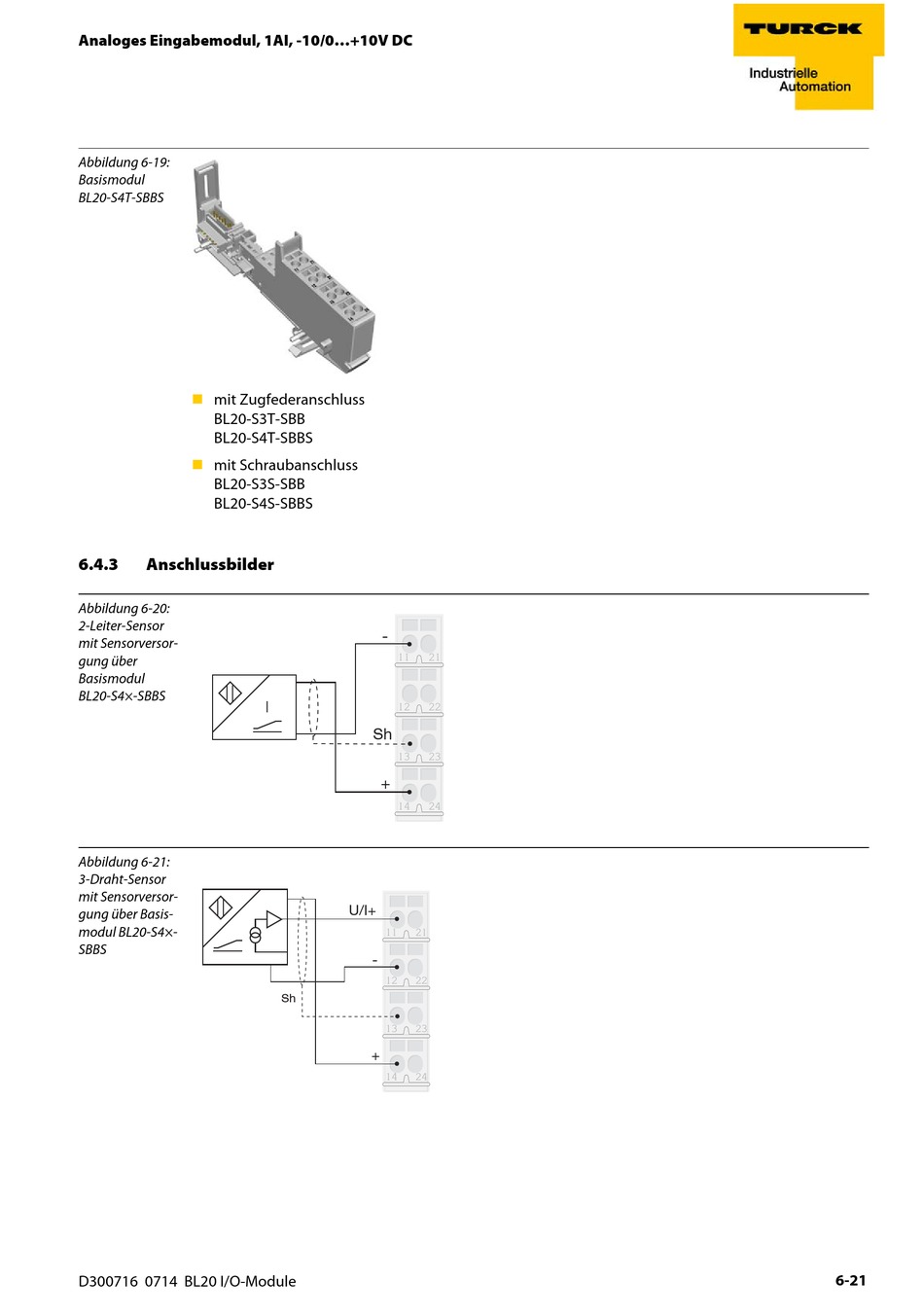

Analoges Eingabemodul, 1AI, -10/0...+10V DC
Abbildung 6-19:
Basismodul
BL20-S4T-SBBS

mit Zugfederanschluss
BL20-S3T-SBB
BL20-S4T-SBBS

mit Schraubanschluss
BL20-S3S-SBB
BL20-S4S-SBBS
6.4.3

Anschlussbilder

Abbildung 6-20:
2-Leiter-Sensor
mit Sensorversor-
gung über
Basismodul
BL20-S4×-SBBS
Abbildung 6-21:
3-Draht-Sensor
mit Sensorversor-
gung über Basis-
modul BL20-S4×-
SBBS
D300716 0714 BL20 I/O-Module
-
11 21
I
12 22
Sh
13 23
+
14 24
U/I+
11 21
-
12 22
Sh
13 23
+
14 24
6-21
