Montage und Verdrahtung

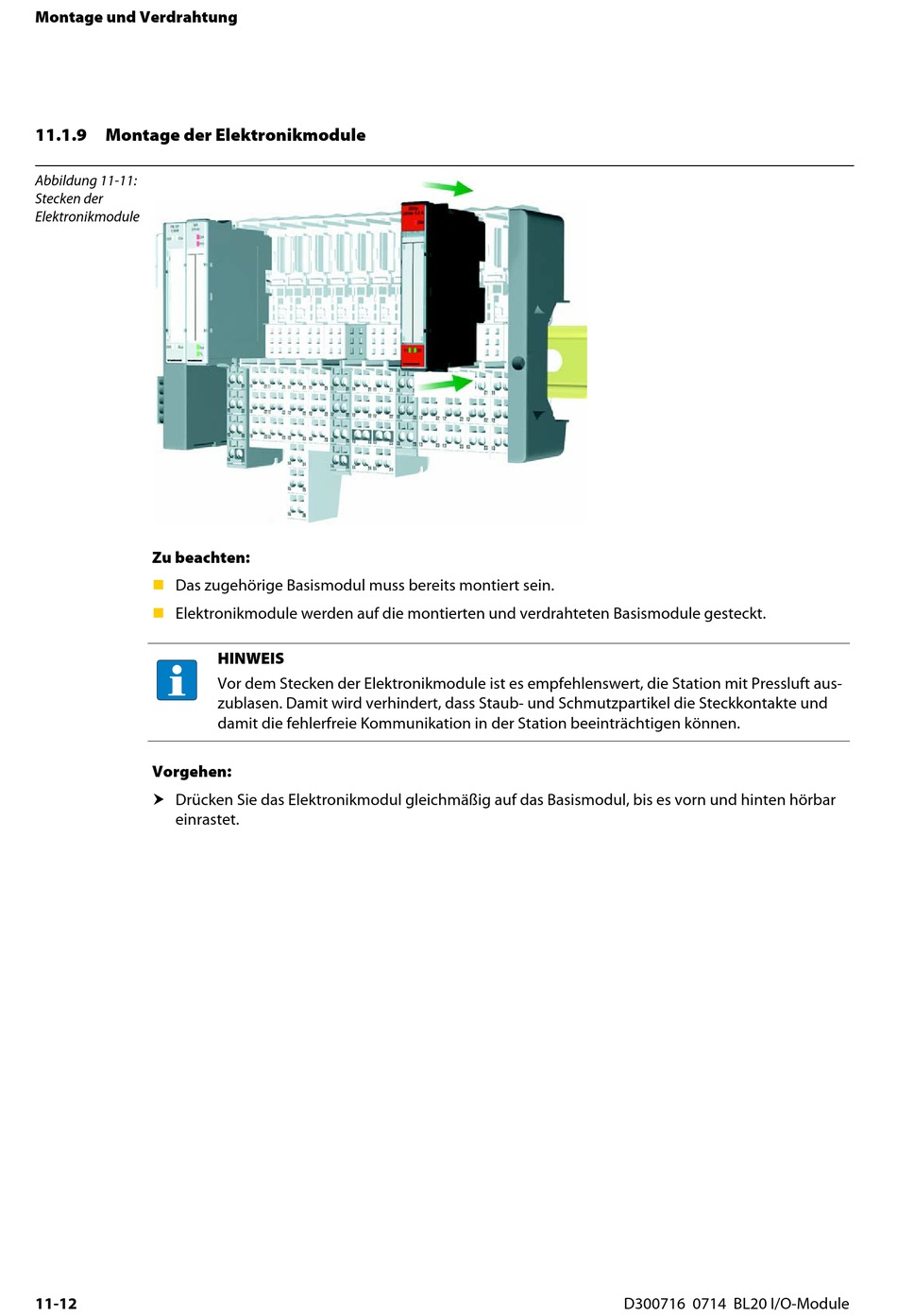

11.1.9 Montage der Elektronikmodule

Abbildung 11-11:
Stecken der
Elektronikmodule
Zu beachten:

Das zugehörige Basismodul muss bereits montiert sein.

Elektronikmodule werden auf die montierten und verdrahteten Basismodule gesteckt.
Vorgehen:
 Drücken Sie das Elektronikmodul gleichmäßig auf das Basismodul, bis es vorn und hinten hörbar
einrastet.
11-12
HINWEIS
Vor dem Stecken der Elektronikmodule ist es empfehlenswert, die Station mit Pressluft aus-
zublasen. Damit wird verhindert, dass Staub- und Schmutzpartikel die Steckkontakte und
damit die fehlerfreie Kommunikation in der Station beeinträchtigen können.
D300716 0714 BL20 I/O-Module
