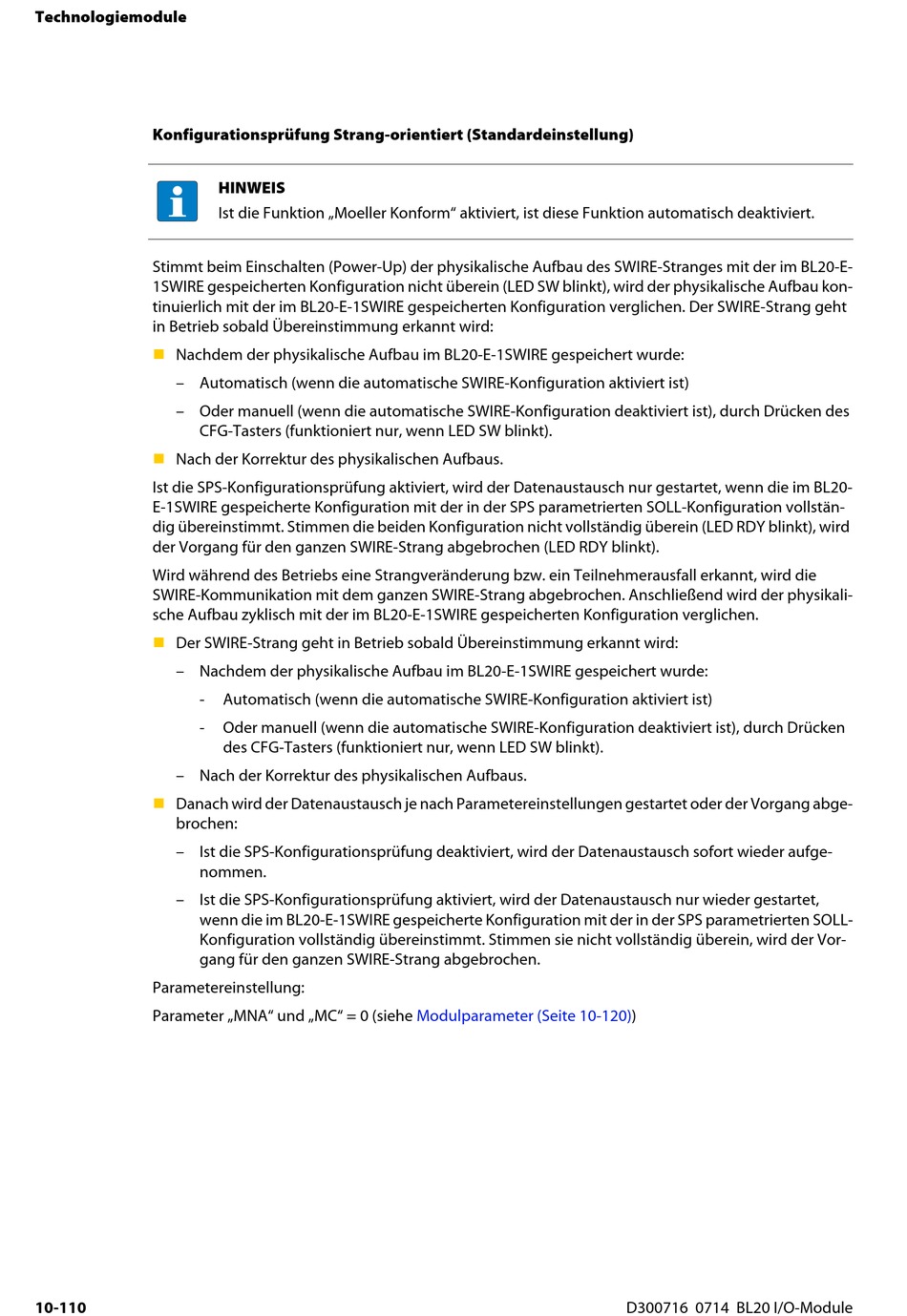

turck BL20 Hardware Und Projektierung Seite 448

Technologiemodule
Konfigurationsprüfung Strang-orientiert (Standardeinstellung)
Stimmt beim Einschalten (Power-Up) der physikalische Aufbau des SWIRE-Stranges mit der im BL20-E-
1SWIRE gespeicherten Konfiguration nicht überein (LED SW blinkt), wird der physikalische Aufbau kon-
tinuierlich mit der im BL20-E-1SWIRE gespeicherten Konfiguration verglichen. Der SWIRE-Strang geht
in Betrieb sobald Übereinstimmung erkannt wird:

Nachdem der physikalische Aufbau im BL20-E-1SWIRE gespeichert wurde:
– Automatisch (wenn die automatische SWIRE-Konfiguration aktiviert ist)
– Oder manuell (wenn die automatische SWIRE-Konfiguration deaktiviert ist), durch Drücken des
CFG-Tasters (funktioniert nur, wenn LED SW blinkt).

Nach der Korrektur des physikalischen Aufbaus.
Ist die SPS-Konfigurationsprüfung aktiviert, wird der Datenaustausch nur gestartet, wenn die im BL20-
E-1SWIRE gespeicherte Konfiguration mit der in der SPS parametrierten SOLL-Konfiguration vollstän-
dig übereinstimmt. Stimmen die beiden Konfiguration nicht vollständig überein (LED RDY blinkt), wird
der Vorgang für den ganzen SWIRE-Strang abgebrochen (LED RDY blinkt).
Wird während des Betriebs eine Strangveränderung bzw. ein Teilnehmerausfall erkannt, wird die
SWIRE-Kommunikation mit dem ganzen SWIRE-Strang abgebrochen. Anschließend wird der physikali-
sche Aufbau zyklisch mit der im BL20-E-1SWIRE gespeicherten Konfiguration verglichen.

Der SWIRE-Strang geht in Betrieb sobald Übereinstimmung erkannt wird:
– Nachdem der physikalische Aufbau im BL20-E-1SWIRE gespeichert wurde:
-
-
– Nach der Korrektur des physikalischen Aufbaus.

Danach wird der Datenaustausch je nach Parametereinstellungen gestartet oder der Vorgang abge-
brochen:
– Ist die SPS-Konfigurationsprüfung deaktiviert, wird der Datenaustausch sofort wieder aufge-
nommen.
– Ist die SPS-Konfigurationsprüfung aktiviert, wird der Datenaustausch nur wieder gestartet,
wenn die im BL20-E-1SWIRE gespeicherte Konfiguration mit der in der SPS parametrierten SOLL-
Konfiguration vollständig übereinstimmt. Stimmen sie nicht vollständig überein, wird der Vor-
gang für den ganzen SWIRE-Strang abgebrochen.
Parametereinstellung:
Parameter „MNA" und „MC" = 0 (siehe
10-110
HINWEIS
Ist die Funktion „Moeller Konform" aktiviert, ist diese Funktion automatisch deaktiviert.
Automatisch (wenn die automatische SWIRE-Konfiguration aktiviert ist)
Oder manuell (wenn die automatische SWIRE-Konfiguration deaktiviert ist), durch Drücken
des CFG-Tasters (funktioniert nur, wenn LED SW blinkt).
Modulparameter (Seite 10-120))
