Analoges Eingabemodul, 4AI, Spannung/ Strom

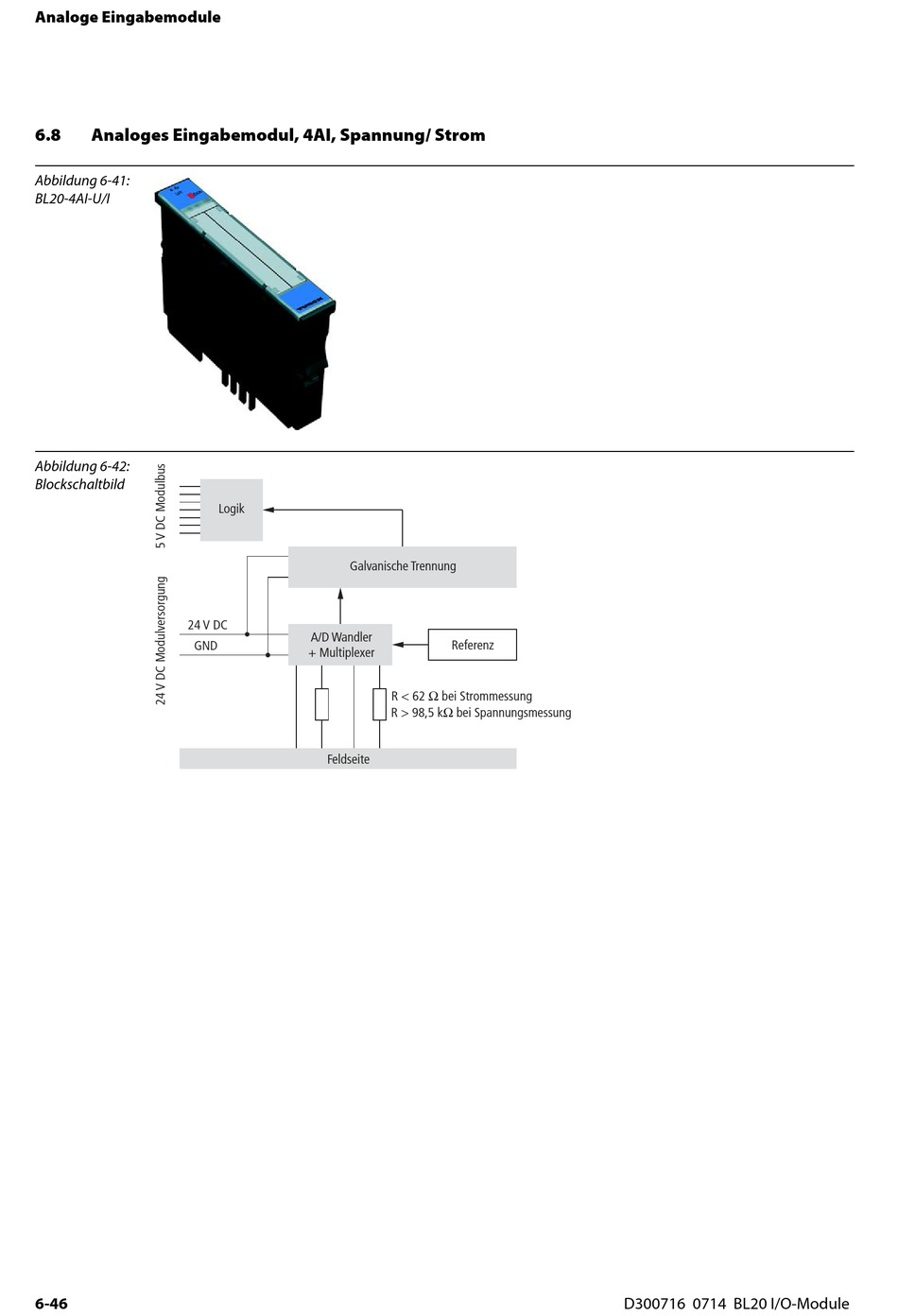

Abbildung 6-41:
BL20-4AI-U/I
Abbildung 6-42:
Blockschaltbild
24 V DC
GND
6-46
Logik
Galvanische Trennung
A/D Wandler
+ Multiplexer
Feldseite
Referenz
R < 62 O bei Strommessung
R > 98,5 kO bei Spannungsmessung
D300716 0714 BL20 I/O-Module
