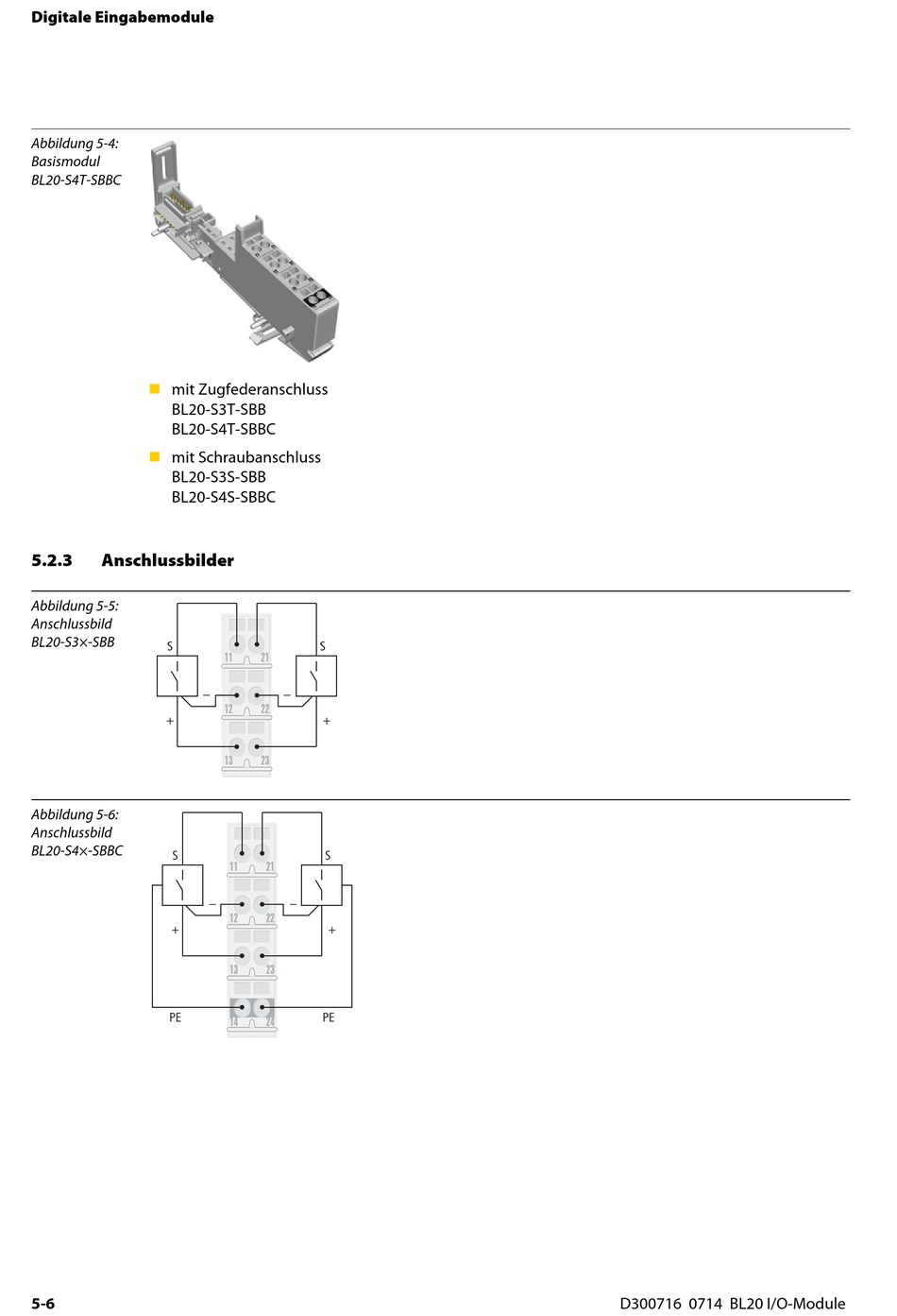

Anschlussbilder - turck BL20 Hardware Und Projektierung

Digitale Eingabemodule
Abbildung 5-4:
Basismodul
BL20-S4T-SBBC

mit Zugfederanschluss
BL20-S3T-SBB
BL20-S4T-SBBC

mit Schraubanschluss
BL20-S3S-SBB
BL20-S4S-SBBC
5.2.3

Anschlussbilder

Abbildung 5-5:
Anschlussbild
BL20-S3×-SBB
S
+
Abbildung 5-6:
Anschlussbild
BL20-S4×-SBBC
S
+
PE
5-6
S
11 21
– –
12 22
+
13 23
S
11 21
– –
12 22
+
13 23
PE
14 24
D300716 0714 BL20 I/O-Module
