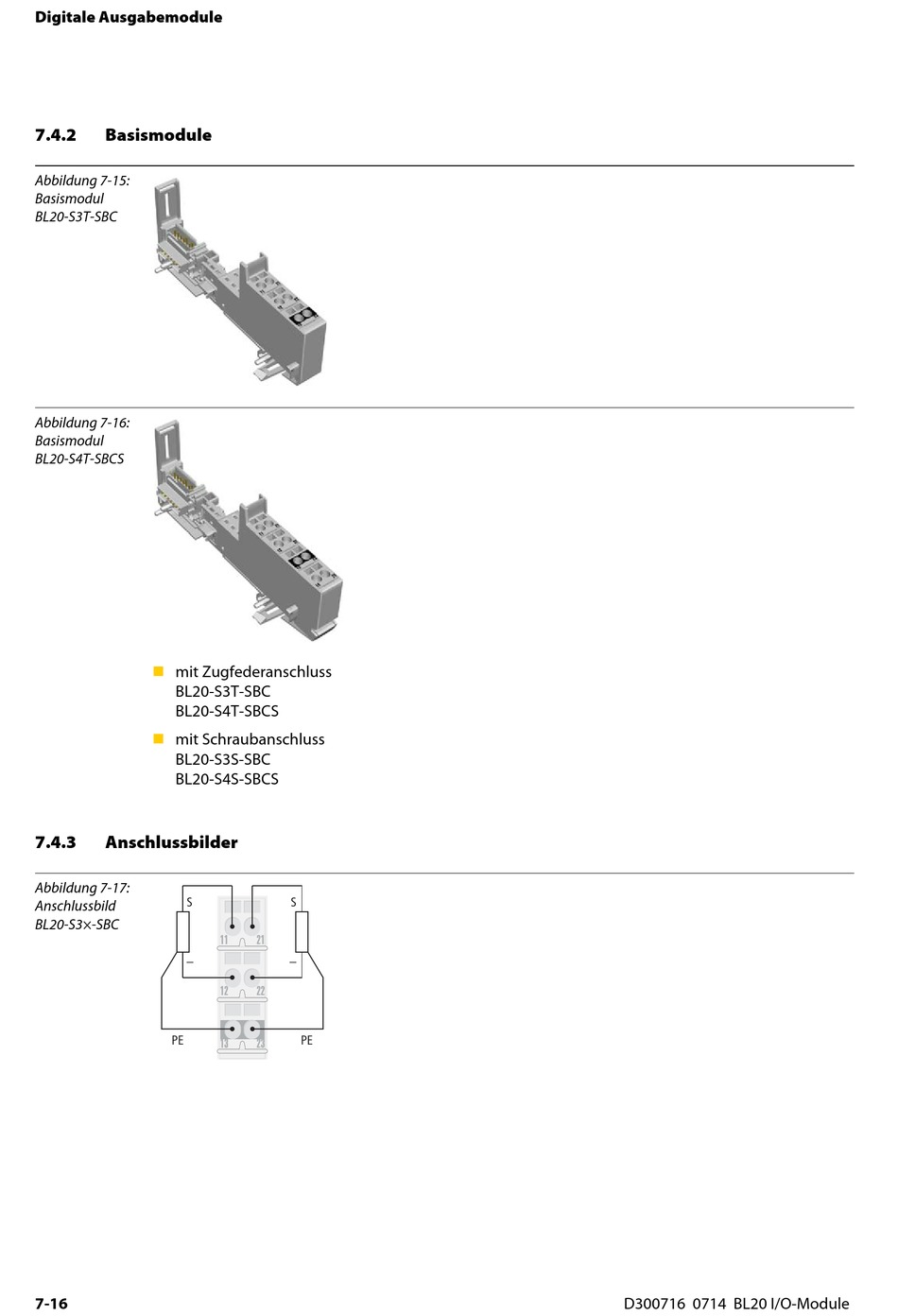

Basismodule; Anschlussbilder - turck BL20 Hardware Und Projektierung

Digitale Ausgabemodule
7.4.2

Basismodule

Abbildung 7-15:
Basismodul
BL20-S3T-SBC
Abbildung 7-16:
Basismodul
BL20-S4T-SBCS

mit Zugfederanschluss
BL20-S3T-SBC
BL20-S4T-SBCS

mit Schraubanschluss
BL20-S3S-SBC
BL20-S4S-SBCS
7.4.3

Anschlussbilder

Abbildung 7-17:
S
Anschlussbild
BL20-S3×-SBC
–
PE
7-16
S
11 21
–
12 22
PE
13 23
D300716 0714 BL20 I/O-Module
