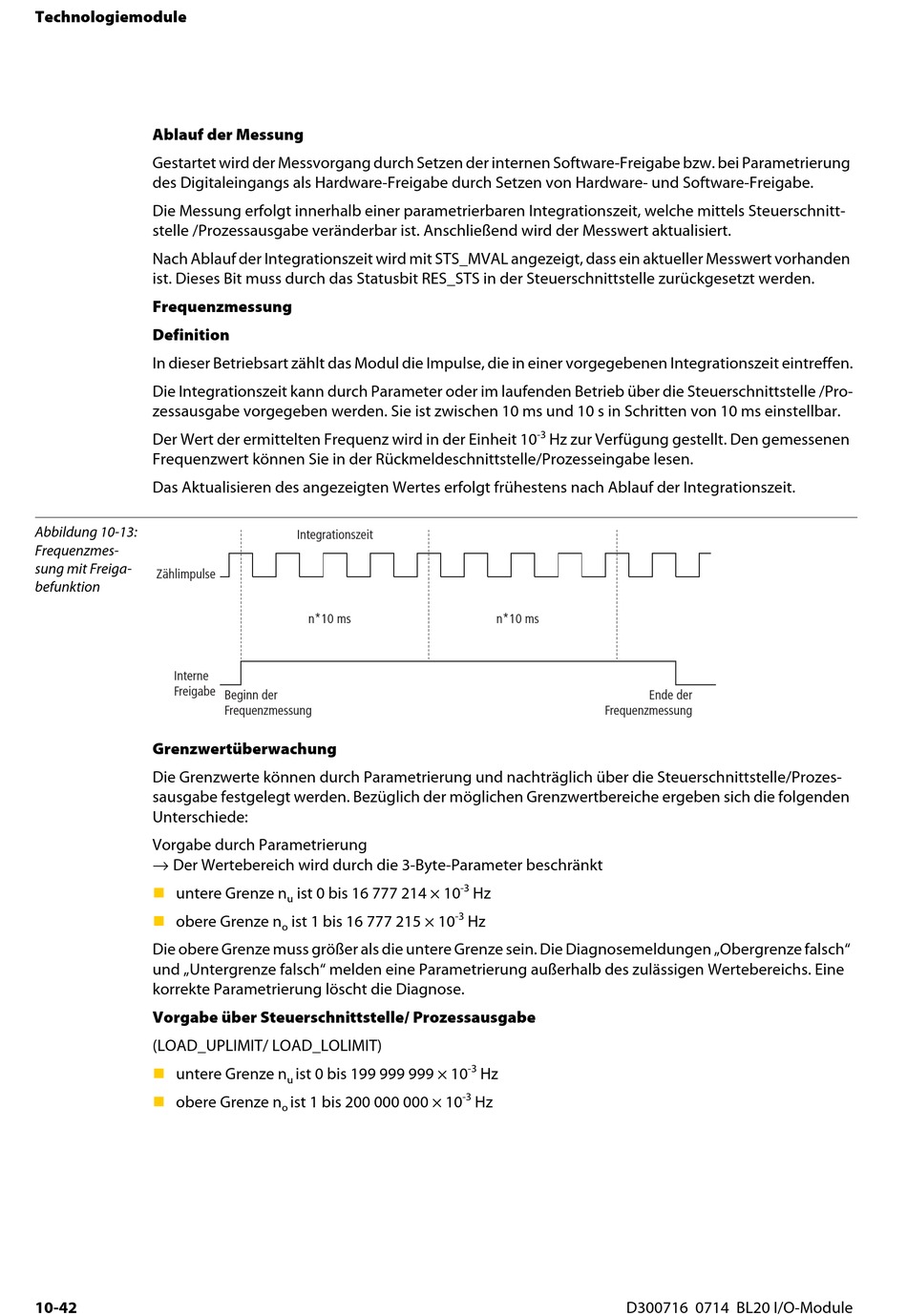

Technologiemodule

Ablauf der Messung

Gestartet wird der Messvorgang durch Setzen der internen Software-Freigabe bzw. bei Parametrierung
des Digitaleingangs als Hardware-Freigabe durch Setzen von Hardware- und Software-Freigabe.
Die Messung erfolgt innerhalb einer parametrierbaren Integrationszeit, welche mittels Steuerschnitt-
stelle /Prozessausgabe veränderbar ist. Anschließend wird der Messwert aktualisiert.
Nach Ablauf der Integrationszeit wird mit STS_MVAL angezeigt, dass ein aktueller Messwert vorhanden
ist. Dieses Bit muss durch das Statusbit RES_STS in der Steuerschnittstelle zurückgesetzt werden.

Frequenzmessung

Definition
In dieser Betriebsart zählt das Modul die Impulse, die in einer vorgegebenen Integrationszeit eintreffen.
Die Integrationszeit kann durch Parameter oder im laufenden Betrieb über die Steuerschnittstelle /Pro-
zessausgabe vorgegeben werden. Sie ist zwischen 10 ms und 10 s in Schritten von 10 ms einstellbar.
Der Wert der ermittelten Frequenz wird in der Einheit 10
Frequenzwert können Sie in der Rückmeldeschnittstelle/Prozesseingabe lesen.
Das Aktualisieren des angezeigten Wertes erfolgt frühestens nach Ablauf der Integrationszeit.
Abbildung 10-13:
Frequenzmes-
sung mit Freiga-
Zählimpulse
befunktion
Interne
Freigabe
Grenzwertüberwachung
Die Grenzwerte können durch Parametrierung und nachträglich über die Steuerschnittstelle/Prozes-
sausgabe festgelegt werden. Bezüglich der möglichen Grenzwertbereiche ergeben sich die folgenden
Unterschiede:
Vorgabe durch Parametrierung
→ Der Wertebereich wird durch die 3-Byte-Parameter beschränkt

untere Grenze n

obere Grenze n
Die obere Grenze muss größer als die untere Grenze sein. Die Diagnosemeldungen „Obergrenze falsch"
und „Untergrenze falsch" melden eine Parametrierung außerhalb des zulässigen Wertebereichs. Eine
korrekte Parametrierung löscht die Diagnose.
Vorgabe über Steuerschnittstelle/ Prozessausgabe
(LOAD_UPLIMIT/ LOAD_LOLIMIT)

untere Grenze n

obere Grenze n
10-42
Integrationszeit
n*10 ms
Beginn der
Frequenz messung
ist 0 bis 16 777 214 × 10
u
ist 1 bis 16 777 215 × 10
o
ist 0 bis 199 999 999 × 10
u
ist 1 bis 200 000 000 × 10
o
-3
Hz zur Verfügung gestellt. Den gemessenen
n*10 ms
Frequenz
-3
Hz
-3
Hz
-3
Hz
-3
Hz
D300716 0714 BL20 I/O-Module
Ende der
messung
