Technologiemodule
10.1.14 Übernahme von Werten/Ladefunktion
Control Bits: LOAD_VAL, LOAD_PREPARE, LOAD_CMP_VAL1, LOAD_CMP_VAL2, LOAD_DO_PARAM,
LOAD_INTTIME, LOAD_UPLIMIT, LOAD_LOLIMIT

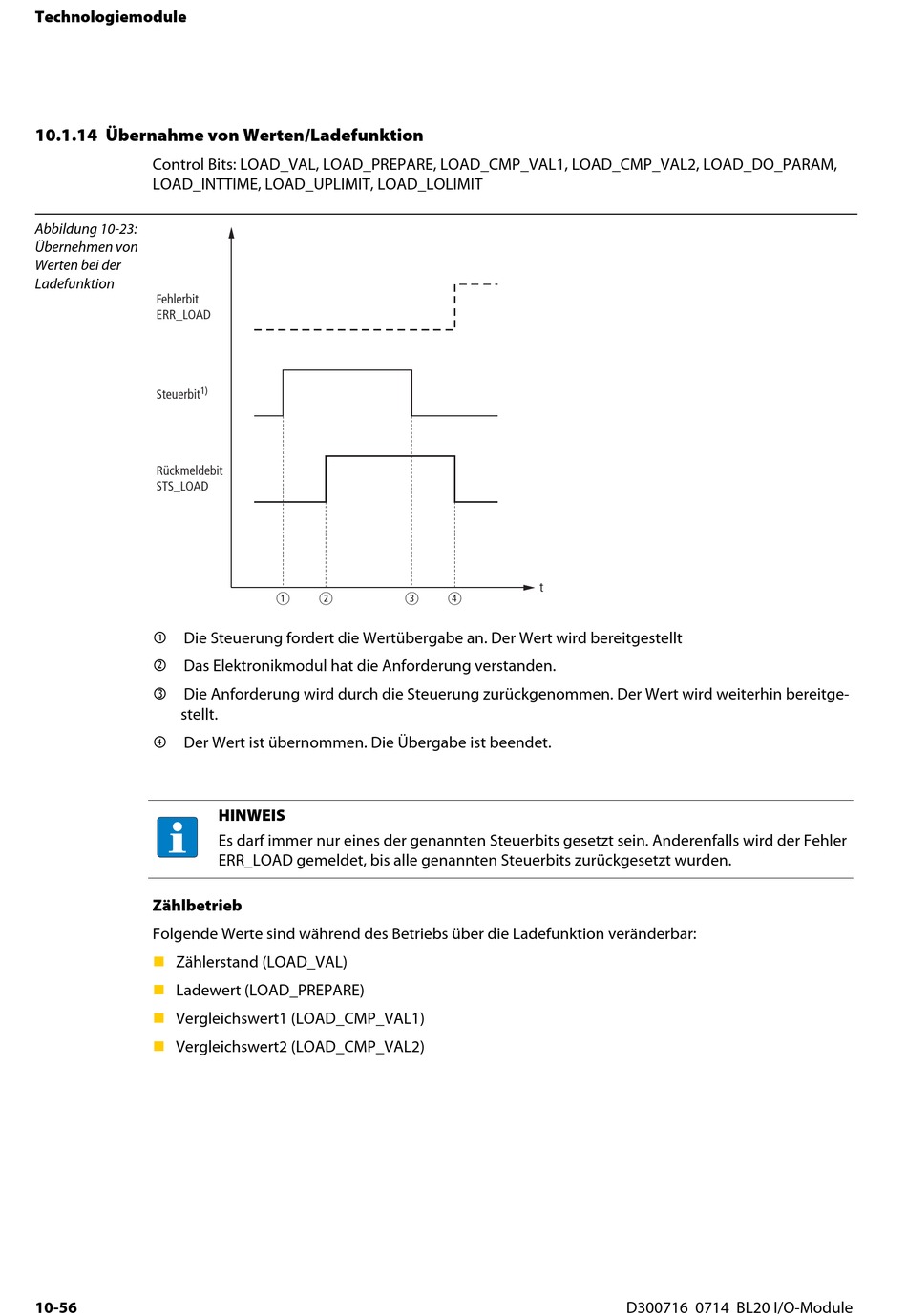

Abbildung 10-23:
Übernehmen von
Werten bei der
Ladefunktion
Fehlerbit
ERR_LOAD
1)
Steuerbit
Rückmeldebit
STS_LOAD
Die Steuerung fordert die Wertübergabe an. Der Wert wird bereitgestellt
Das Elektronikmodul hat die Anforderung verstanden.
Die Anforderung wird durch die Steuerung zurückgenommen. Der Wert wird weiterhin bereitge-
stellt.
Der Wert ist übernommen. Die Übergabe ist beendet.
Zählbetrieb
Folgende Werte sind während des Betriebs über die Ladefunktion veränderbar:

Zählerstand (LOAD_VAL)

Ladewert (LOAD_PREPARE)

Vergleichswert1 (LOAD_CMP_VAL1)

Vergleichswert2 (LOAD_CMP_VAL2)
10-56
a b
HINWEIS
Es darf immer nur eines der genannten Steuerbits gesetzt sein. Anderenfalls wird der Fehler
ERR_LOAD gemeldet, bis alle genannten Steuerbits zurückgesetzt wurden.
t
c d
D300716 0714 BL20 I/O-Module
