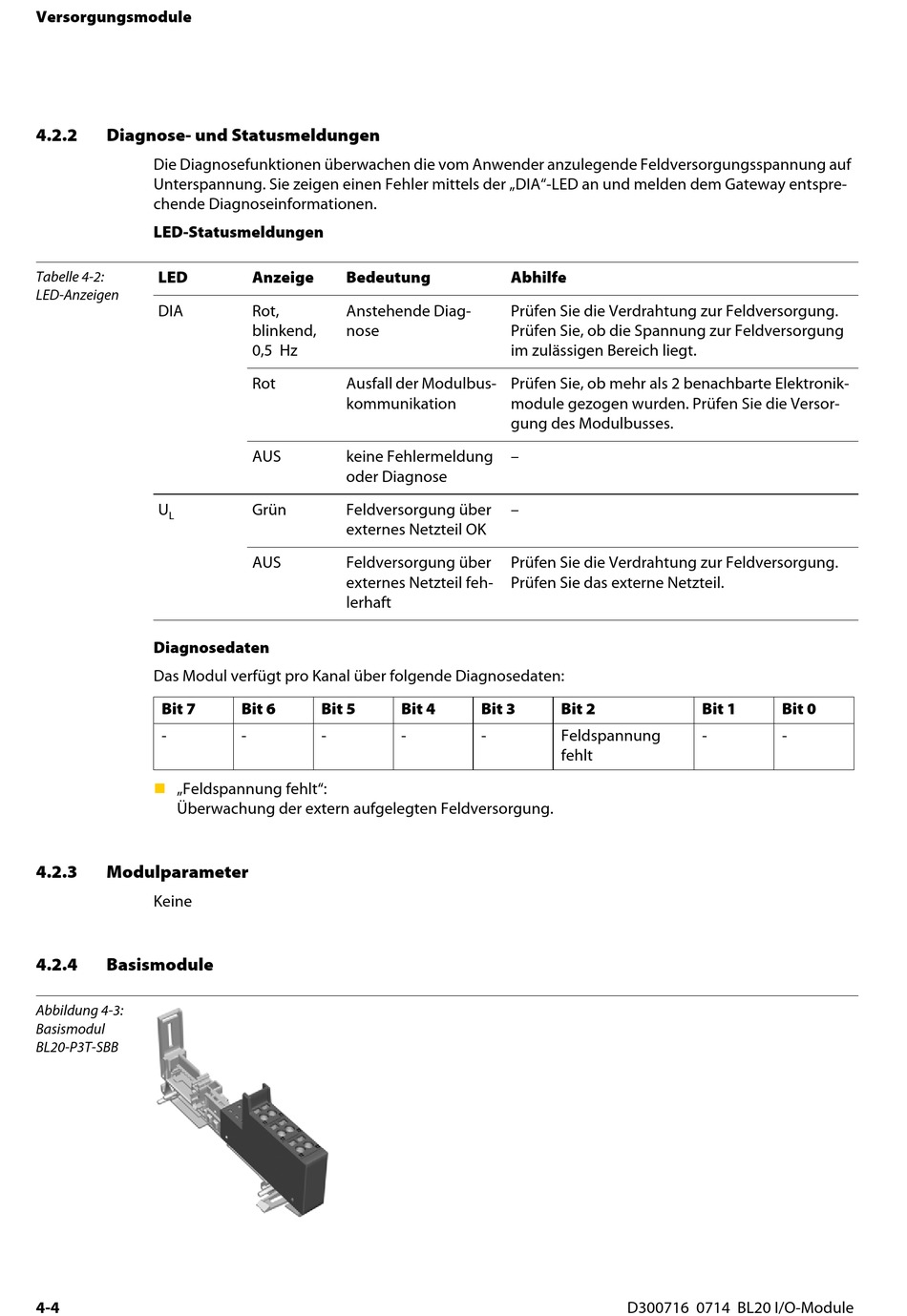

Diagnose- Und Statusmeldungen; Modulparameter; Basismodule; Led-Statusmeldungen - turck BL20 Hardware Und Projektierung

Versorgungsmodule
4.2.2

Diagnose- und Statusmeldungen

Die Diagnosefunktionen überwachen die vom Anwender anzulegende Feldversorgungsspannung auf
Unterspannung. Sie zeigen einen Fehler mittels der „DIA"-LED an und melden dem Gateway entspre-
chende Diagnoseinformationen.

LED-Statusmeldungen

LED
Tabelle 4-2:
LED-Anzeigen
DIA
U
L

Diagnosedaten

Das Modul verfügt pro Kanal über folgende Diagnosedaten:
Bit 7
-

„Feldspannung fehlt":
Überwachung der extern aufgelegten Feldversorgung.
4.2.3

Modulparameter

Keine
4.2.4

Basismodule

Abbildung 4-3:
Basismodul
BL20-P3T-SBB
4-4
Anzeige Bedeutung
Rot, Anstehende Diag-
blinkend, nose
0,5 Hz
Rot Ausfall der Modulbus-
kommunikation
AUS keine Fehlermeldung
oder Diagnose
Grün Feldversorgung über
externes Netzteil OK
AUS Feldversorgung über
externes Netzteil feh-
lerhaft
Bit 6 Bit 5 Bit 4
- - -
Abhilfe
Prüfen Sie die Verdrahtung zur Feldversorgung.
Prüfen Sie, ob die Spannung zur Feldversorgung
im zulässigen Bereich liegt.
Prüfen Sie, ob mehr als 2 benachbarte Elektronik-
module gezogen wurden. Prüfen Sie die Versor-
gung des Modulbusses.
–
–
Prüfen Sie die Verdrahtung zur Feldversorgung.
Prüfen Sie das externe Netzteil.
Bit 3 Bit 2
- Feldspannung
fehlt
D300716 0714 BL20 I/O-Module
Bit 1 Bit 0
- -
