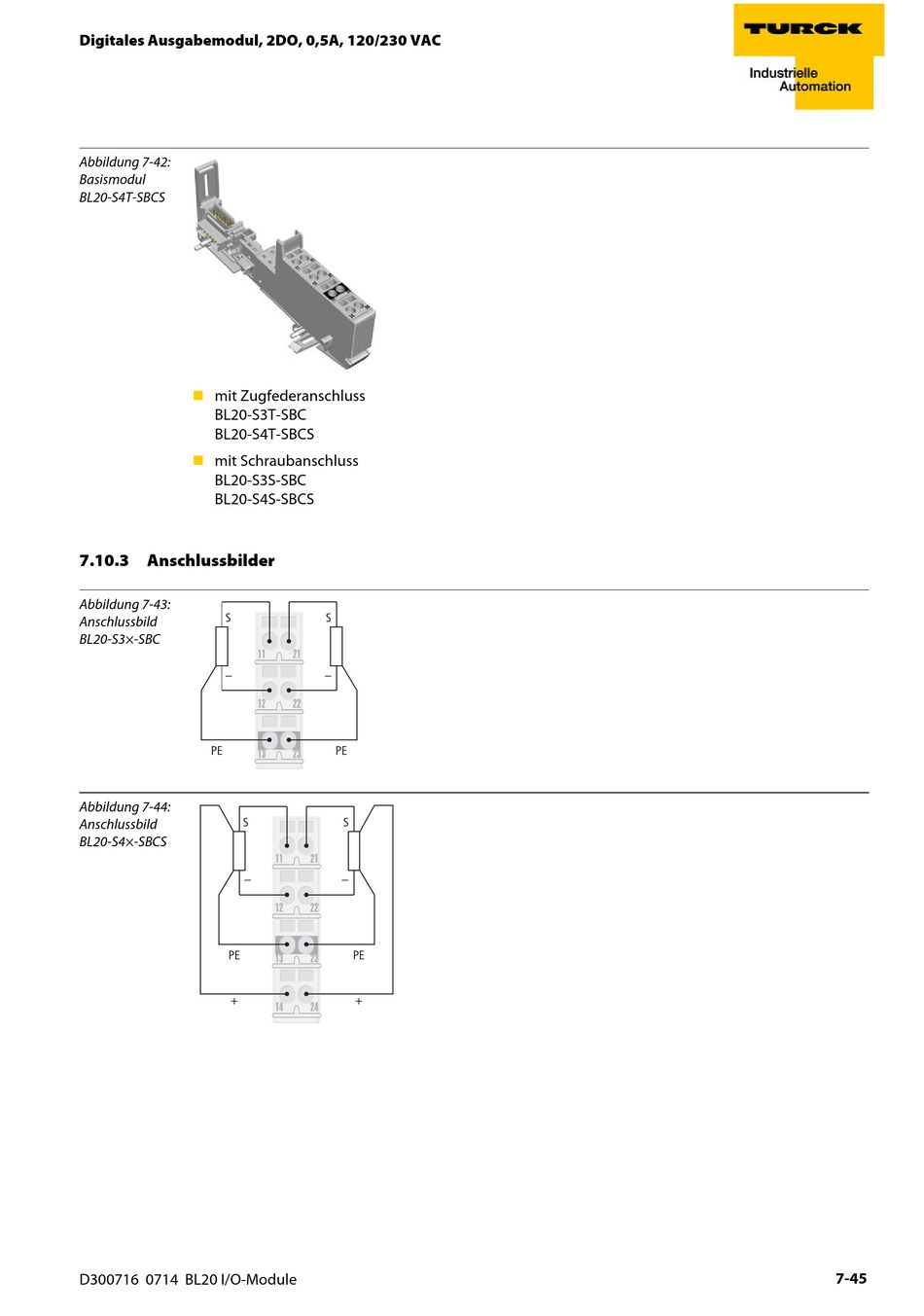

Digitales Ausgabemodul, 2DO, 0,5A, 120/230 VAC
Abbildung 7-42:
Basismodul
BL20-S4T-SBCS

mit Zugfederanschluss
BL20-S3T-SBC
BL20-S4T-SBCS

mit Schraubanschluss
BL20-S3S-SBC
BL20-S4S-SBCS

7.10.3 Anschlussbilder

Abbildung 7-43:
S
Anschlussbild
BL20-S3×-SBC
–
PE
Abbildung 7-44:
S
Anschlussbild
BL20-S4×-SBCS
–
PE
+
D300716 0714 BL20 I/O-Module
S
11 21
–
12 22
PE
13 23
S
11 21
–
12 22
PE
13 23
+
14 24
7-45
