BL20-E-1SWIRE

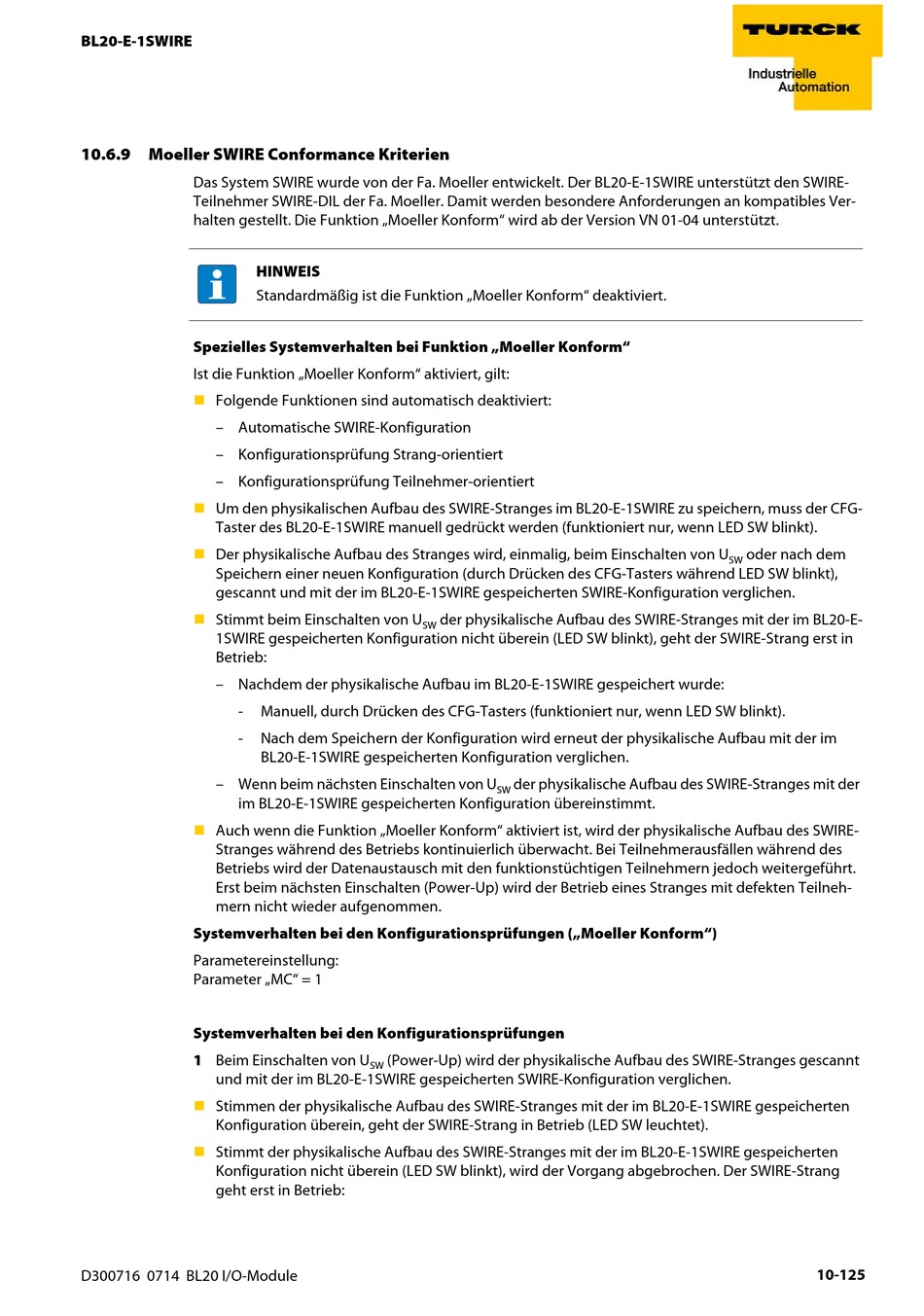

10.6.9 Moeller SWIRE Conformance Kriterien

Das System SWIRE wurde von der Fa. Moeller entwickelt. Der BL20-E-1SWIRE unterstützt den SWIRE-
Teilnehmer SWIRE-DIL der Fa. Moeller. Damit werden besondere Anforderungen an kompatibles Ver-
halten gestellt. Die Funktion „Moeller Konform" wird ab der Version VN 01-04 unterstützt.
Spezielles Systemverhalten bei Funktion „Moeller Konform"
Ist die Funktion „Moeller Konform" aktiviert, gilt:

Folgende Funktionen sind automatisch deaktiviert:
– Automatische SWIRE-Konfiguration
– Konfigurationsprüfung Strang-orientiert
– Konfigurationsprüfung Teilnehmer-orientiert

Um den physikalischen Aufbau des SWIRE-Stranges im BL20-E-1SWIRE zu speichern, muss der CFG-
Taster des BL20-E-1SWIRE manuell gedrückt werden (funktioniert nur, wenn LED SW blinkt).

Der physikalische Aufbau des Stranges wird, einmalig, beim Einschalten von U
Speichern einer neuen Konfiguration (durch Drücken des CFG-Tasters während LED SW blinkt),
gescannt und mit der im BL20-E-1SWIRE gespeicherten SWIRE-Konfiguration verglichen.

Stimmt beim Einschalten von U
1SWIRE gespeicherten Konfiguration nicht überein (LED SW blinkt), geht der SWIRE-Strang erst in
Betrieb:
– Nachdem der physikalische Aufbau im BL20-E-1SWIRE gespeichert wurde:
-
-
– Wenn beim nächsten Einschalten von U
im BL20-E-1SWIRE gespeicherten Konfiguration übereinstimmt.

Auch wenn die Funktion „Moeller Konform" aktiviert ist, wird der physikalische Aufbau des SWIRE-
Stranges während des Betriebs kontinuierlich überwacht. Bei Teilnehmerausfällen während des
Betriebs wird der Datenaustausch mit den funktionstüchtigen Teilnehmern jedoch weitergeführt.
Erst beim nächsten Einschalten (Power-Up) wird der Betrieb eines Stranges mit defekten Teilneh-
mern nicht wieder aufgenommen.
Systemverhalten bei den Konfigurationsprüfungen („Moeller Konform")
Parametereinstellung:
Parameter „MC" = 1
Systemverhalten bei den Konfigurationsprüfungen
1 Beim Einschalten von U
und mit der im BL20-E-1SWIRE gespeicherten SWIRE-Konfiguration verglichen.

Stimmen der physikalische Aufbau des SWIRE-Stranges mit der im BL20-E-1SWIRE gespeicherten
Konfiguration überein, geht der SWIRE-Strang in Betrieb (LED SW leuchtet).

Stimmt der physikalische Aufbau des SWIRE-Stranges mit der im BL20-E-1SWIRE gespeicherten
Konfiguration nicht überein (LED SW blinkt), wird der Vorgang abgebrochen. Der SWIRE-Strang
geht erst in Betrieb:
D300716 0714 BL20 I/O-Module
HINWEIS
Standardmäßig ist die Funktion „Moeller Konform" deaktiviert.
SW
Manuell, durch Drücken des CFG-Tasters (funktioniert nur, wenn LED SW blinkt).
Nach dem Speichern der Konfiguration wird erneut der physikalische Aufbau mit der im
BL20-E-1SWIRE gespeicherten Konfiguration verglichen.
(Power-Up) wird der physikalische Aufbau des SWIRE-Stranges gescannt
SW
der physikalische Aufbau des SWIRE-Stranges mit der im BL20-E-
der physikalische Aufbau des SWIRE-Stranges mit der
SW
oder nach dem
SW
