Montage und Verdrahtung
11.4

Handhabung der BL20 Economy-Module

Die BL20 Economy-Module verwenden Direkt-Steck-Kontakte anders als die BL20-Basismodule, die
Federkontakte enthalten. Das Handhaben dieser Direkt-Steck-Kontakte wird im Folgenden beschrie-
ben:

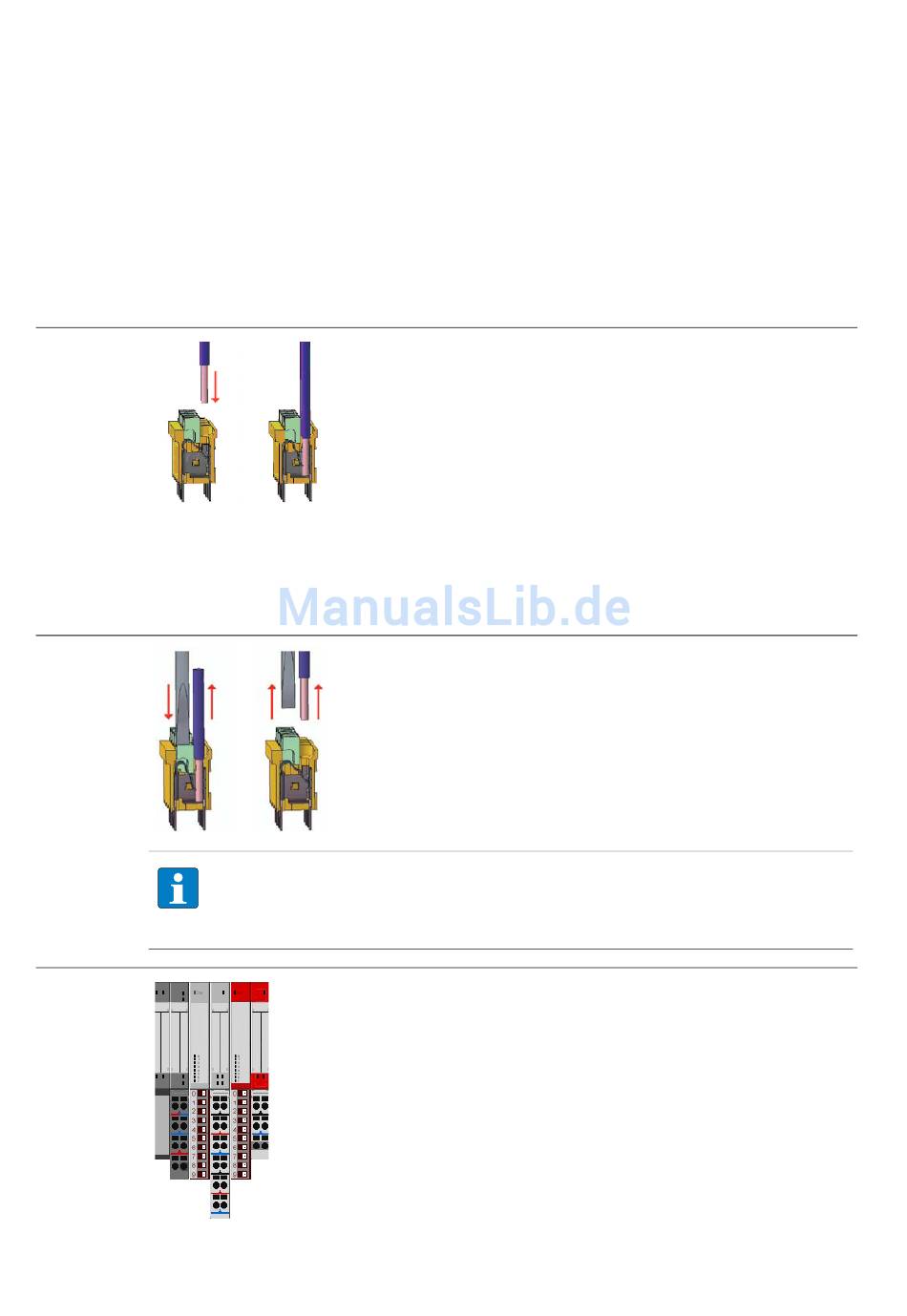

11.4.1 Einstecken des Leiters

Der Leiter wird einfach in den entsprechenden Kontakt geschoben:
Abbildung 11-20:
Einstecken des
Leiters
11.4.2 Lösen des Leiters
Der Leiter lässt sich durch Drücken des Entriegelungsmechanismusses, z. B. mit einem Schraubendre-
her, aus dem entsprechenden Kontakt herausziehen.
Abbildung 11-21:
Lösen des Leiters
Abbildung 11-22:
BL20-Economy
Module kombiniert
mit Zugfederkon-
takt-Modulen
11-22
HINWEIS
Die BL20 Economy-Module lassen sich problemlos mit den Basismodulen in Zugfederan-
schlusstechnik (BL20-B-...T-...) kombinieren. Mit Basismodulen in Schraubanschlusstechnik
(BL20-B-...S-...) ist eine Verbindung nicht möglich.
