Versorgungsmodule
4.1

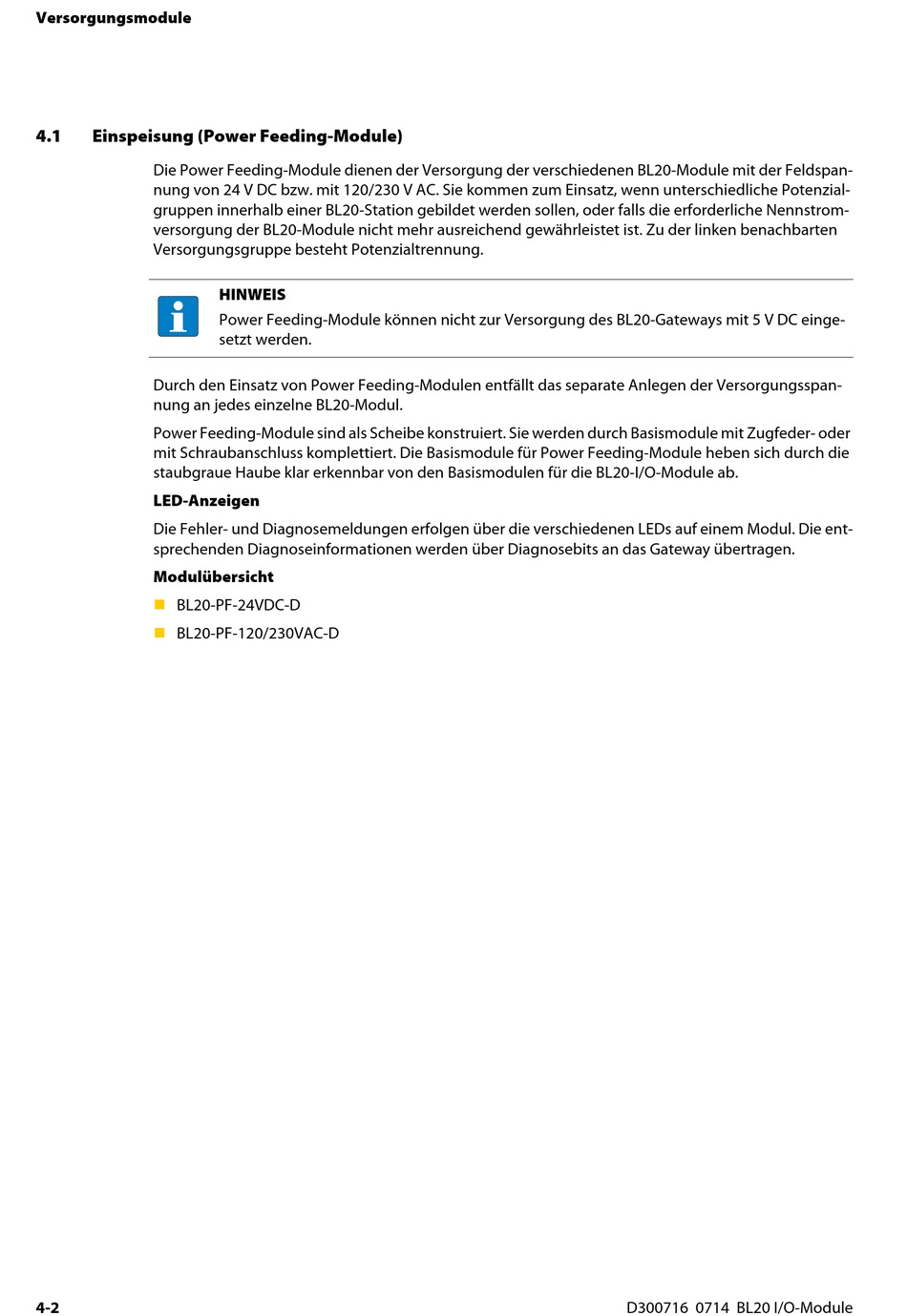

Einspeisung (Power Feeding-Module)

Die Power Feeding-Module dienen der Versorgung der verschiedenen BL20-Module mit der Feldspan-
nung von 24 V DC bzw. mit 120/230 V AC. Sie kommen zum Einsatz, wenn unterschiedliche Potenzial-
gruppen innerhalb einer BL20-Station gebildet werden sollen, oder falls die erforderliche Nennstrom-
versorgung der BL20-Module nicht mehr ausreichend gewährleistet ist. Zu der linken benachbarten
Versorgungsgruppe besteht Potenzialtrennung.
Durch den Einsatz von Power Feeding-Modulen entfällt das separate Anlegen der Versorgungsspan-
nung an jedes einzelne BL20-Modul.
Power Feeding-Module sind als Scheibe konstruiert. Sie werden durch Basismodule mit Zugfeder- oder
mit Schraubanschluss komplettiert. Die Basismodule für Power Feeding-Module heben sich durch die
staubgraue Haube klar erkennbar von den Basismodulen für die BL20-I/O-Module ab.
LED-Anzeigen
Die Fehler- und Diagnosemeldungen erfolgen über die verschiedenen LEDs auf einem Modul. Die ent-
sprechenden Diagnoseinformationen werden über Diagnosebits an das Gateway übertragen.
Modulübersicht

BL20-PF-24VDC-D

BL20-PF-120/230VAC-D
4-2
HINWEIS
Power Feeding-Module können nicht zur Versorgung des BL20-Gateways mit 5 V DC einge-
setzt werden.
