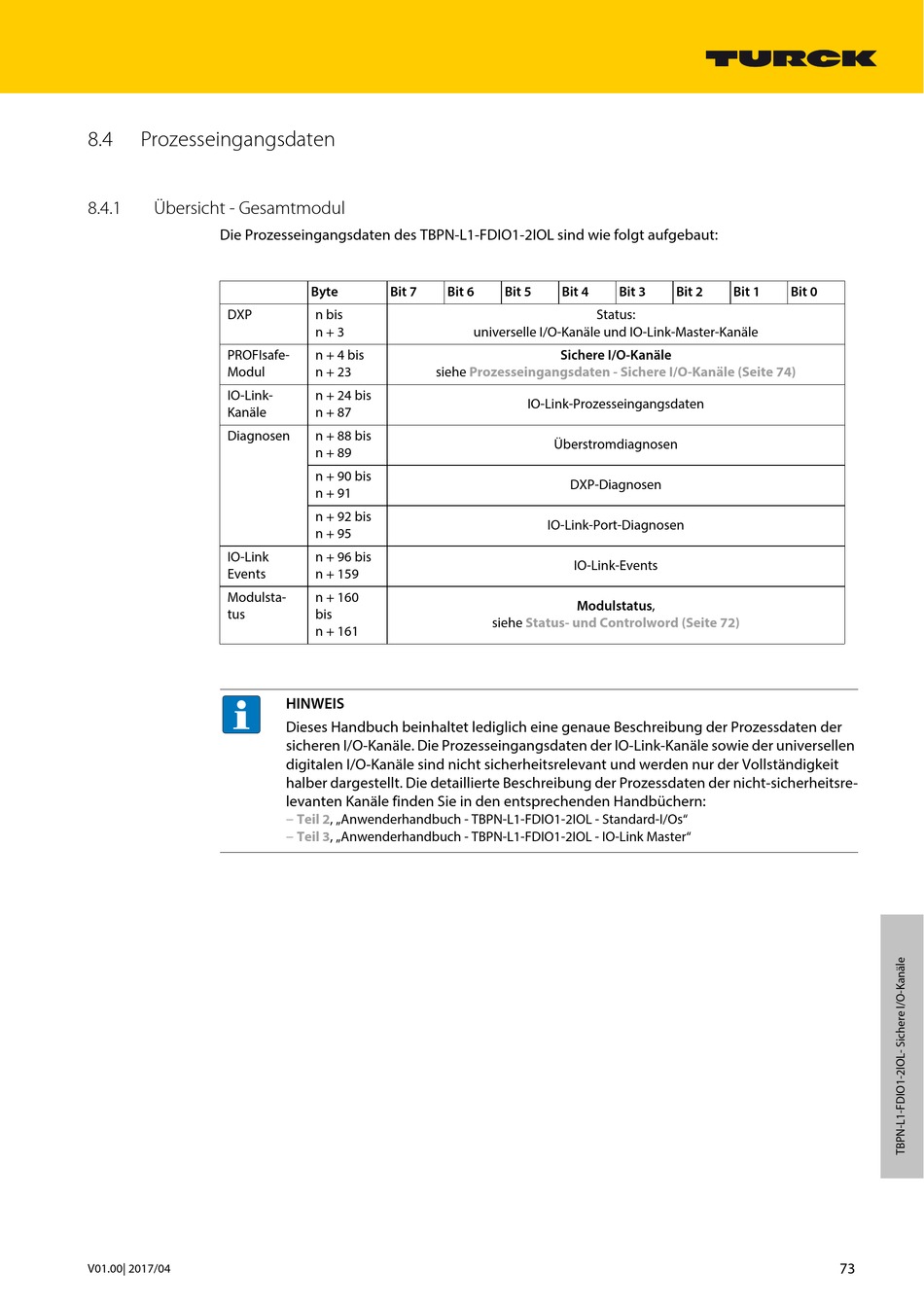

8.4
Prozesseingangsdaten
8.4.1
Übersicht - Gesamtmodul
Die Prozesseingangsdaten des TBPN-L1-FDIO1-2IOL sind wie folgt aufgebaut:
DXP
PROFIsafe-
Modul
IO-Link-
Kanäle
Diagnosen
IO-Link
Events
Modulsta-
tus
V01.00| 2017/04
Byte
Bit 7
Bit 6
n bis
n + 3
n + 4 bis
n + 23
siehe
n + 24 bis
n + 87
n + 88 bis
n + 89
n + 90 bis
n + 91
n + 92 bis
n + 95
n + 96 bis
n + 159
n + 160
bis
n + 161
HINWEIS
Dieses Handbuch beinhaltet lediglich eine genaue Beschreibung der Prozessdaten der
sicheren I/O-Kanäle. Die Prozesseingangsdaten der IO-Link-Kanäle sowie der universellen
digitalen I/O-Kanäle sind nicht sicherheitsrelevant und werden nur der Vollständigkeit
halber dargestellt. Die detaillierte Beschreibung der Prozessdaten der nicht-sicherheitsre-
levanten Kanäle finden Sie in den entsprechenden Handbüchern:
–
Teil
2, „Anwenderhandbuch - TBPN-L1-FDIO1-2IOL - Standard-I/Os"
–
Teil
3, „Anwenderhandbuch - TBPN-L1-FDIO1-2IOL - IO-Link Master"
Bit 5
Bit 4
Bit 3
Status:
universelle I/O-Kanäle und IO-Link-Master-Kanäle
Sichere I/O-Kanäle
Prozesseingangsdaten - Sichere I/O-Kanäle (Seite 74)
IO-Link-Prozesseingangsdaten
Überstromdiagnosen
DXP-Diagnosen
IO-Link-Port-Diagnosen
IO-Link-Events
Modulstatus,
siehe
Status- und Controlword (Seite 72)
Bit 2
Bit 1
Bit 0
