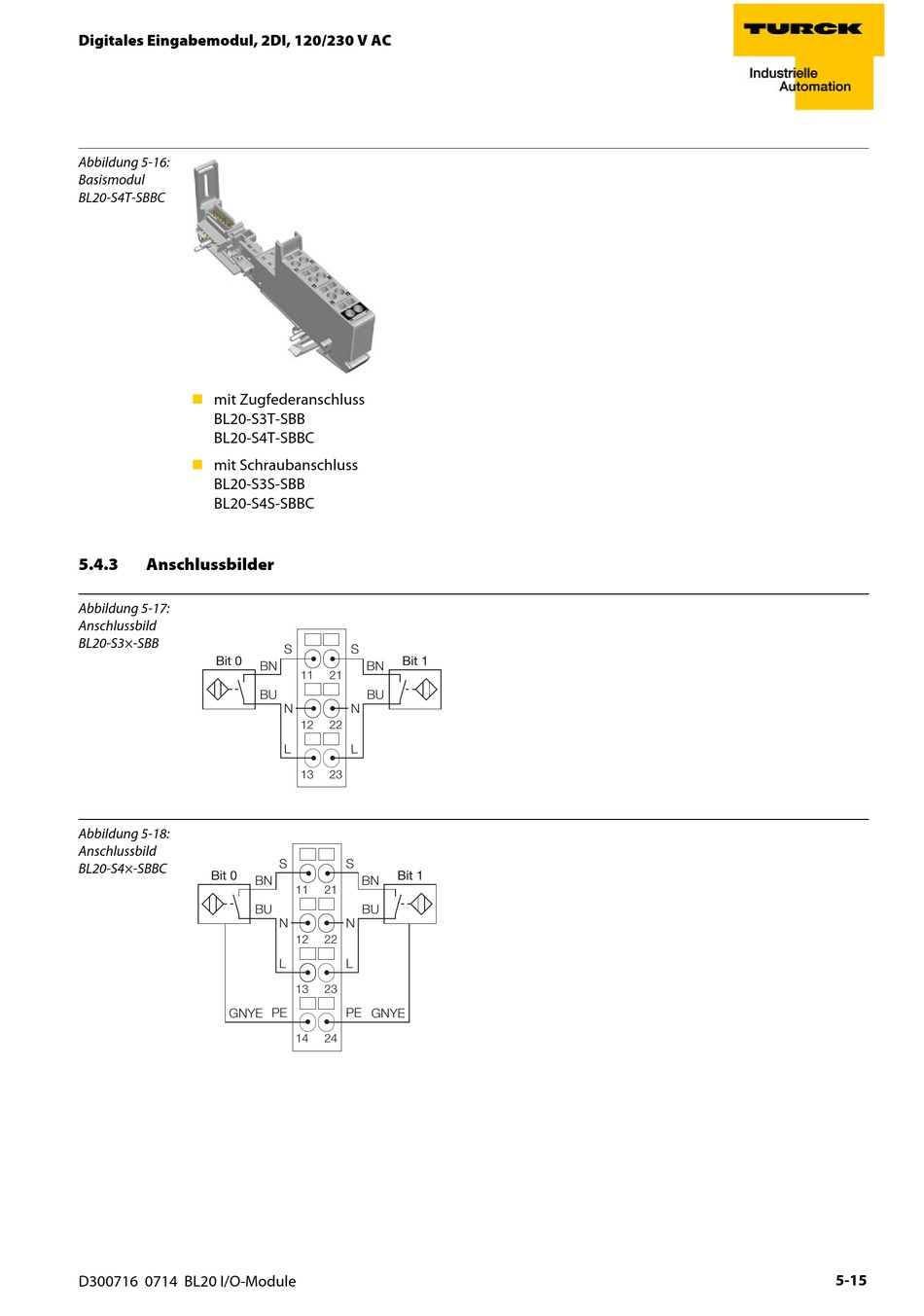

Digitales Eingabemodul, 2DI, 120/230 V AC
Abbildung 5-16:
Basismodul
BL20-S4T-SBBC

mit Zugfederanschluss
BL20-S3T-SBB
BL20-S4T-SBBC

mit Schraubanschluss
BL20-S3S-SBB
BL20-S4S-SBBC
5.4.3

Anschlussbilder

Abbildung 5-17:
Anschlussbild
BL20-S3×-SBB
Bit 0
Abbildung 5-18:
Anschlussbild
BL20-S4×-SBBC
Bit 0
GNYE
D300716 0714 BL20 I/O-Module
S S
Bit 1
BN BN
11 21
BU BU
N N
12 22
L L
13 23
S S
Bit 1
BN BN
11 21
BU BU
N N
12 22
L L
13 23
PE PE GNYE
14 24
5-15
