Analoge Eingabemodule
6.7.2

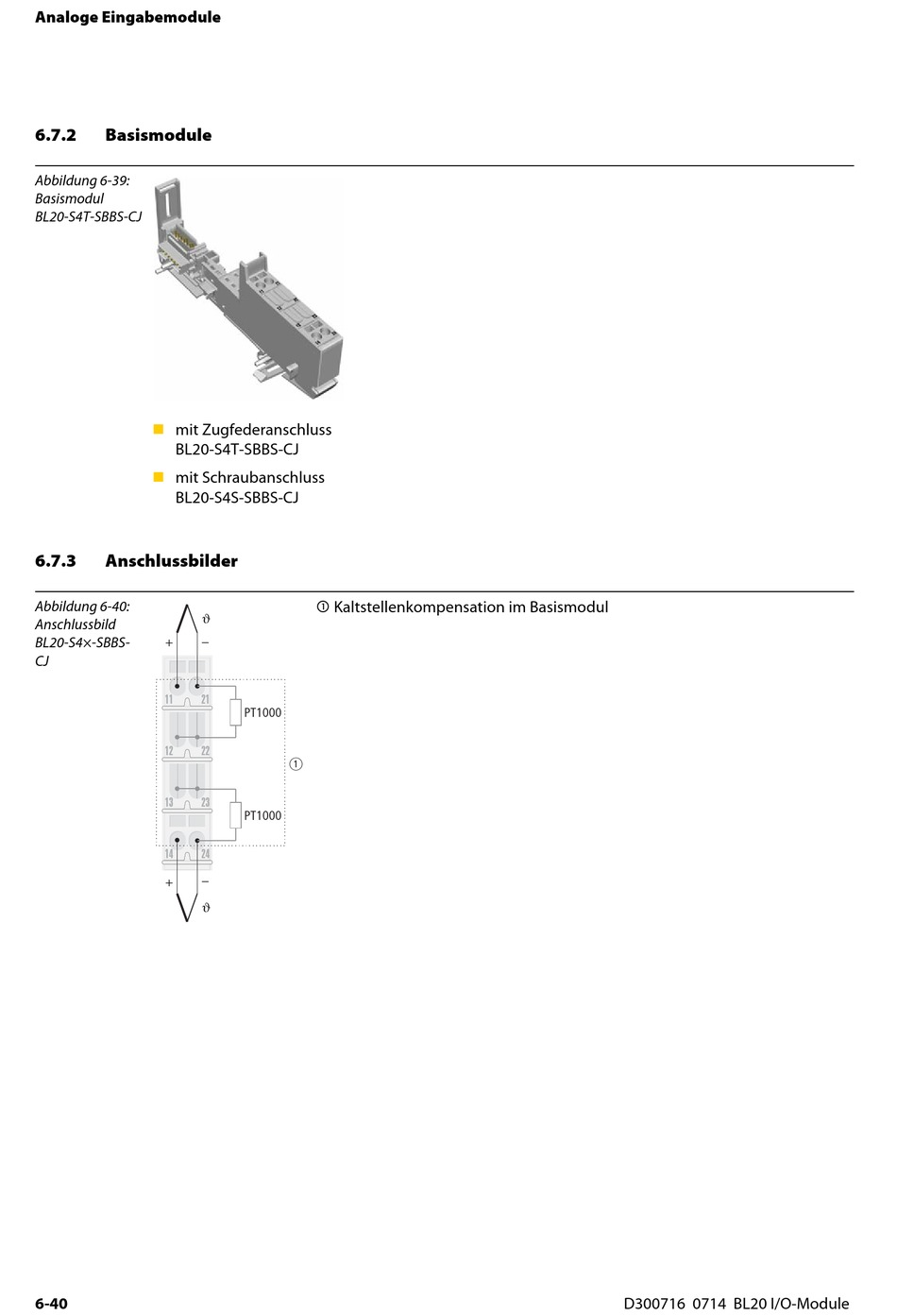

Basismodule

Abbildung 6-39:
Basismodul
BL20-S4T-SBBS-CJ

mit Zugfederanschluss
BL20-S4T-SBBS-CJ

mit Schraubanschluss
BL20-S4S-SBBS-CJ
6.7.3

Anschlussbilder

Abbildung 6-40:
i
Anschlussbild
BL20-S4×-SBBS- + –
CJ
11 21
12 22
13 23
14 24
–
+
i
6-40
 Kaltstellenkompensation im Basismodul
PT1000
a
PT1000
D300716 0714 BL20 I/O-Module
