Schematische Darstellung Der Empfangssequenz - turck BL20 Hardware Und Projektierung

Technologiemodule
Tabelle 10-7: Bezeichnung
Prozesseingangs-
daten
TXBufNotEmpty
BufOvfl; FrameErr;
HndShErr; HwFailure;
PrmErr

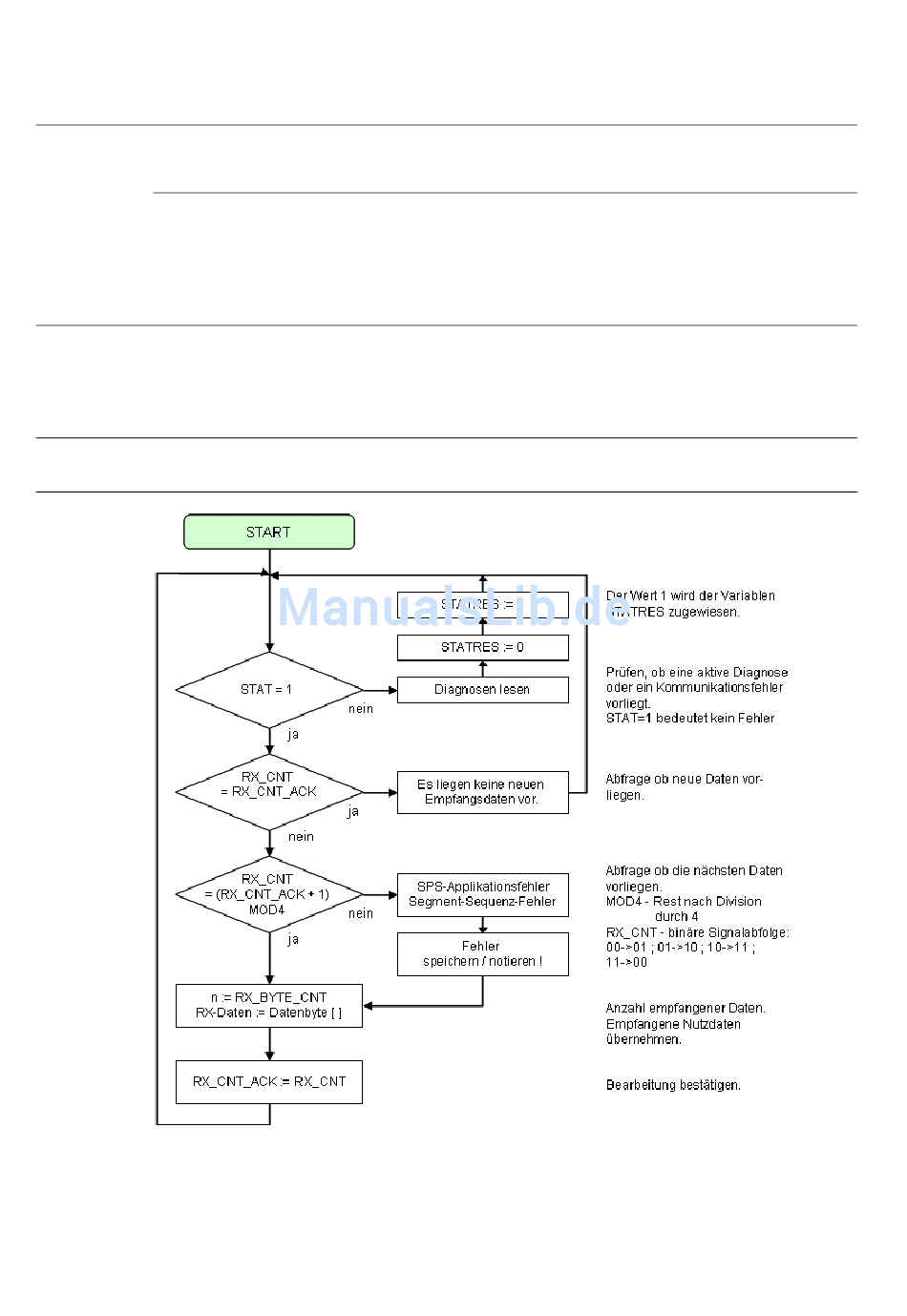

Schematische Darstellung der Empfangssequenz

Abbildung 10-29:
Schematische
Darstellung der
Empfangsse-
quenz
10-64
Wert Beschreibung
0-1 Dieses Bit signalisiert, dass sich noch Daten im Sendepuffer befin-
den.
Es wird automatisch zurückgesetzt, wenn das letzte vorhandene
Zeichen aus dem Sendepuffer gesendet wurde.
Das Bit kann als Steuerbit zum aktiven Triggern eines Sendevor-
gangs des TX-Datenpuffers genutzt werden.
0 - 255 Diagnose-Informationen (analog zu den Diagnose-Inhalten des
Diagnose-Telegramms).
Diese Diagnosen werden immer angezeigt, unabhängig von dem
Parameter „Diagnose".
siehe Diagnosedaten (Seite 10-68)
