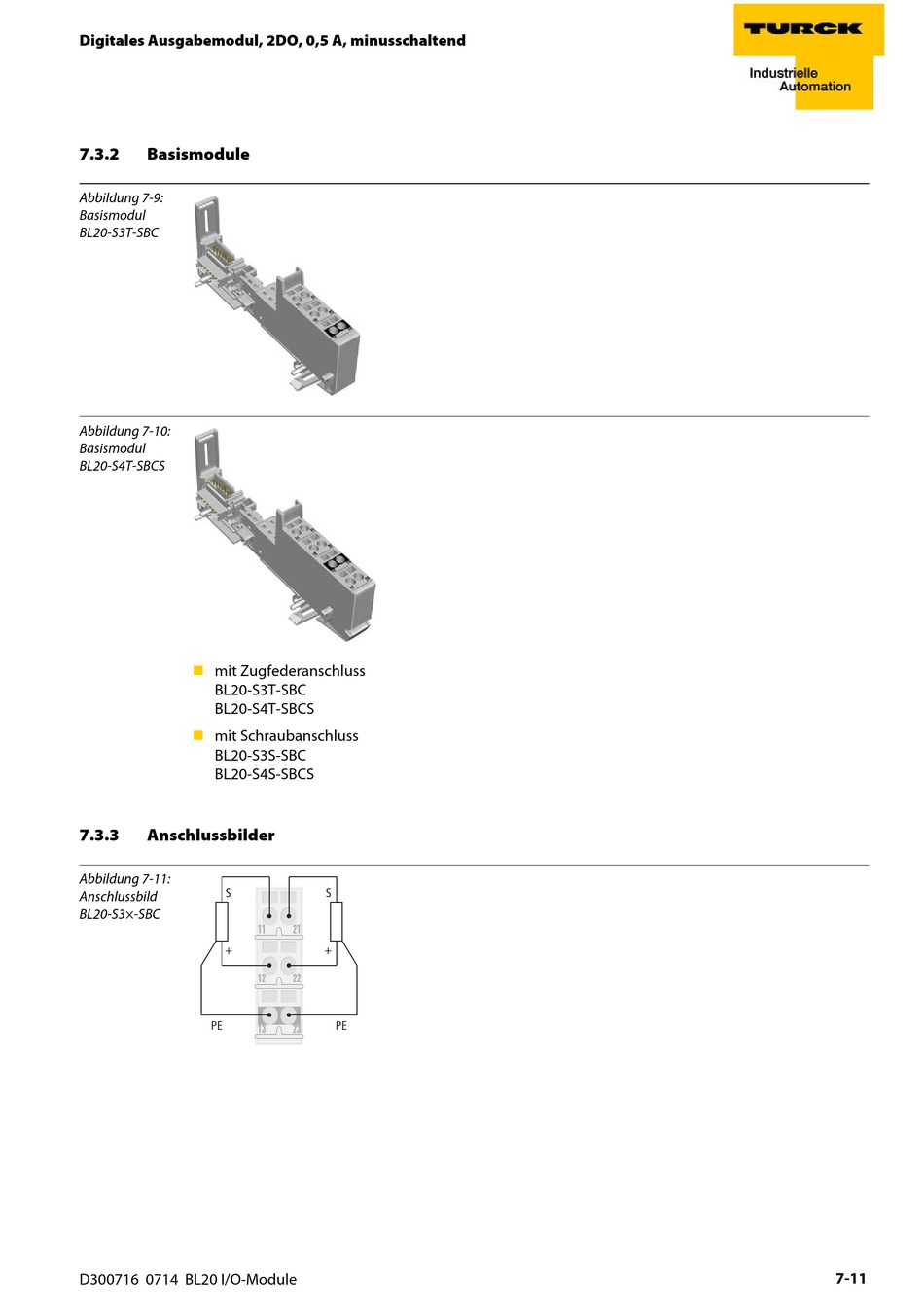

Digitales Ausgabemodul, 2DO, 0,5 A, minusschaltend
7.3.2

Basismodule

Abbildung 7-9:
Basismodul
BL20-S3T-SBC
Abbildung 7-10:
Basismodul
BL20-S4T-SBCS

mit Zugfederanschluss
BL20-S3T-SBC
BL20-S4T-SBCS

mit Schraubanschluss
BL20-S3S-SBC
BL20-S4S-SBCS
7.3.3

Anschlussbilder

Abbildung 7-11:
S
Anschlussbild
BL20-S3×-SBC
+
PE
D300716 0714 BL20 I/O-Module
S
11 21
+
12 22
PE
13 23
7-11
