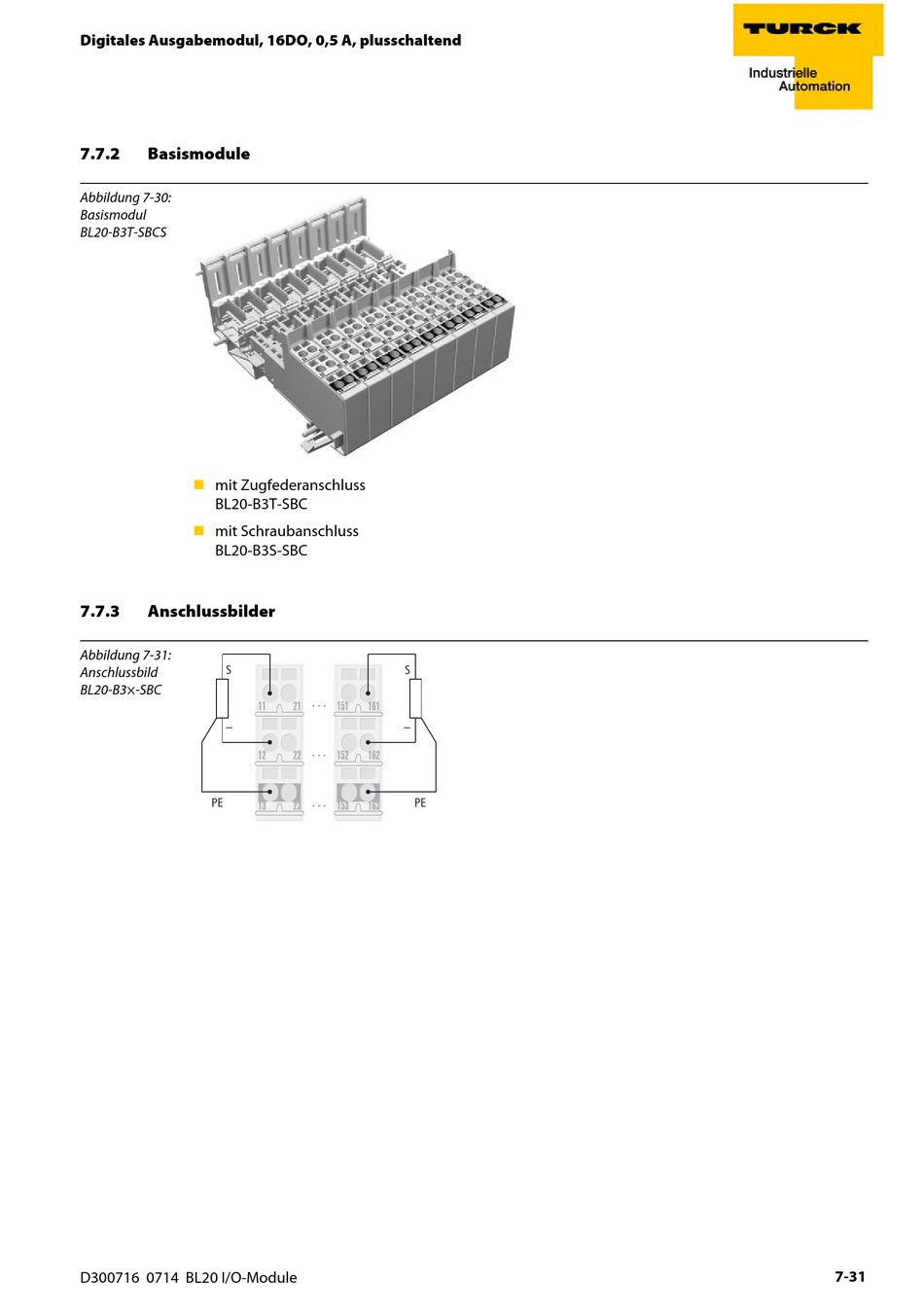

Basismodule; Anschlussbilder - turck BL20 Hardware Und Projektierung

Digitales Ausgabemodul, 16DO, 0,5 A, plusschaltend
7.7.2

Basismodule

Abbildung 7-30:
Basismodul
BL20-B3T-SBCS

mit Zugfederanschluss
BL20-B3T-SBC

mit Schraubanschluss
BL20-B3S-SBC
7.7.3

Anschlussbilder

Abbildung 7-31:
S
Anschlussbild
BL20-B3×-SBC
–
PE
D300716 0714 BL20 I/O-Module
S
11 21 151 161
–
12 22 152 162
PE
13 23 153 163
7-31
