Technologiemodule
Wird der Ausgang mit „Schalten ≥ Vergleichswert" parametriert, ergibt sich folgendes Verhalten (bei-
spielhaft für DO1 - DO2 verhält sich entsprechend):

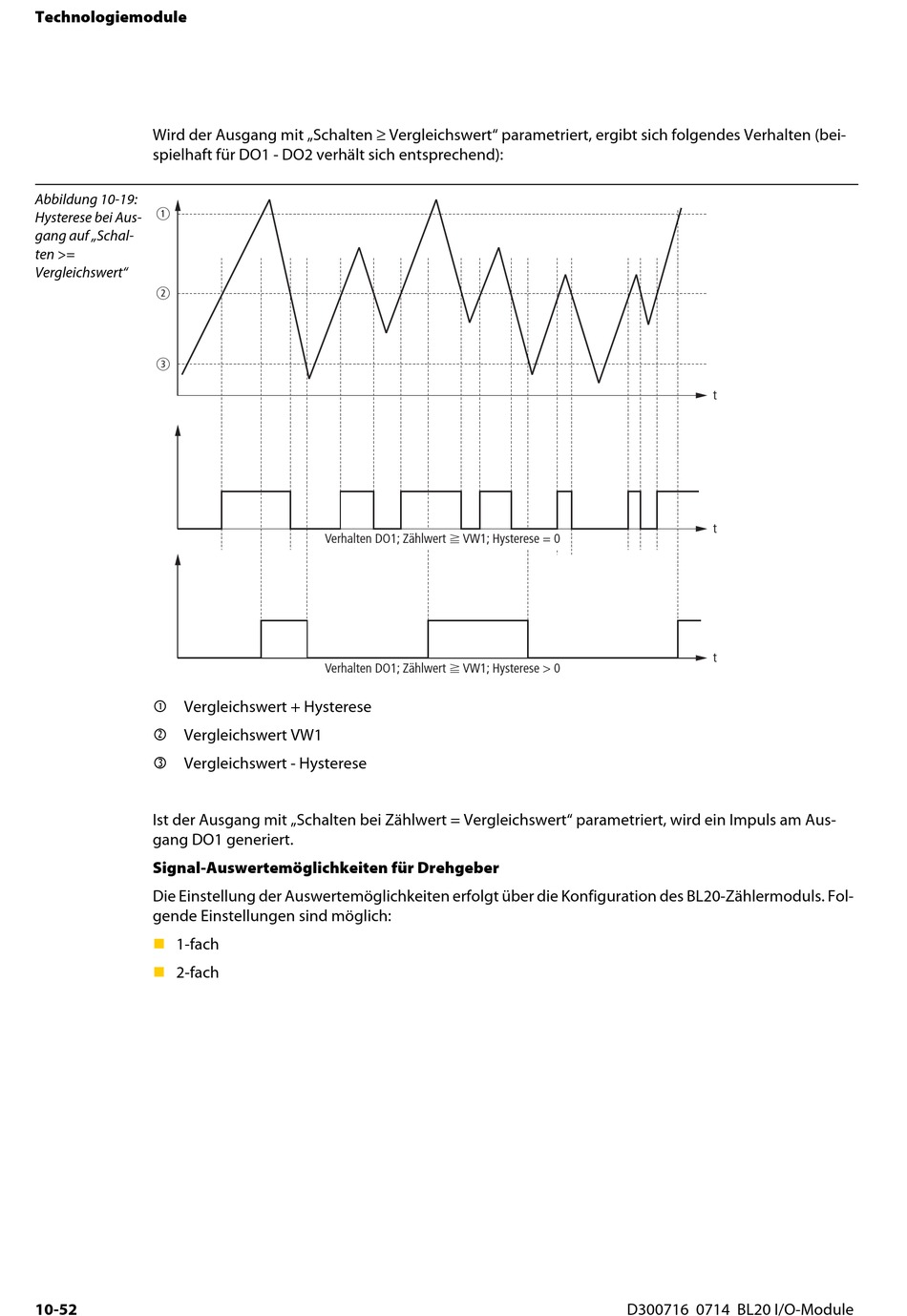

Abbildung 10-19:
a
Hysterese bei Aus-
gang auf „Schal-
ten >=
Vergleichswert"
b
c
Vergleichswert + Hysterese
Vergleichswert VW1
Vergleichswert - Hysterese
Ist der Ausgang mit „Schalten bei Zählwert = Vergleichswert" parametriert, wird ein Impuls am Aus-
gang DO1 generiert.
Signal-Auswertemöglichkeiten für Drehgeber
Die Einstellung der Auswertemöglichkeiten erfolgt über die Konfiguration des BL20-Zählermoduls. Fol-
gende Einstellungen sind möglich:

1-fach

2-fach
10-52
f
Verhalten DO1; Zählwert VW1; Hysterese = 0
f
Verhalten DO1; Zählwert VW1; Hysterese > 0
t
t
t
D300716 0714 BL20 I/O-Module
