SSI-Schnittstelle BL20-1SSI

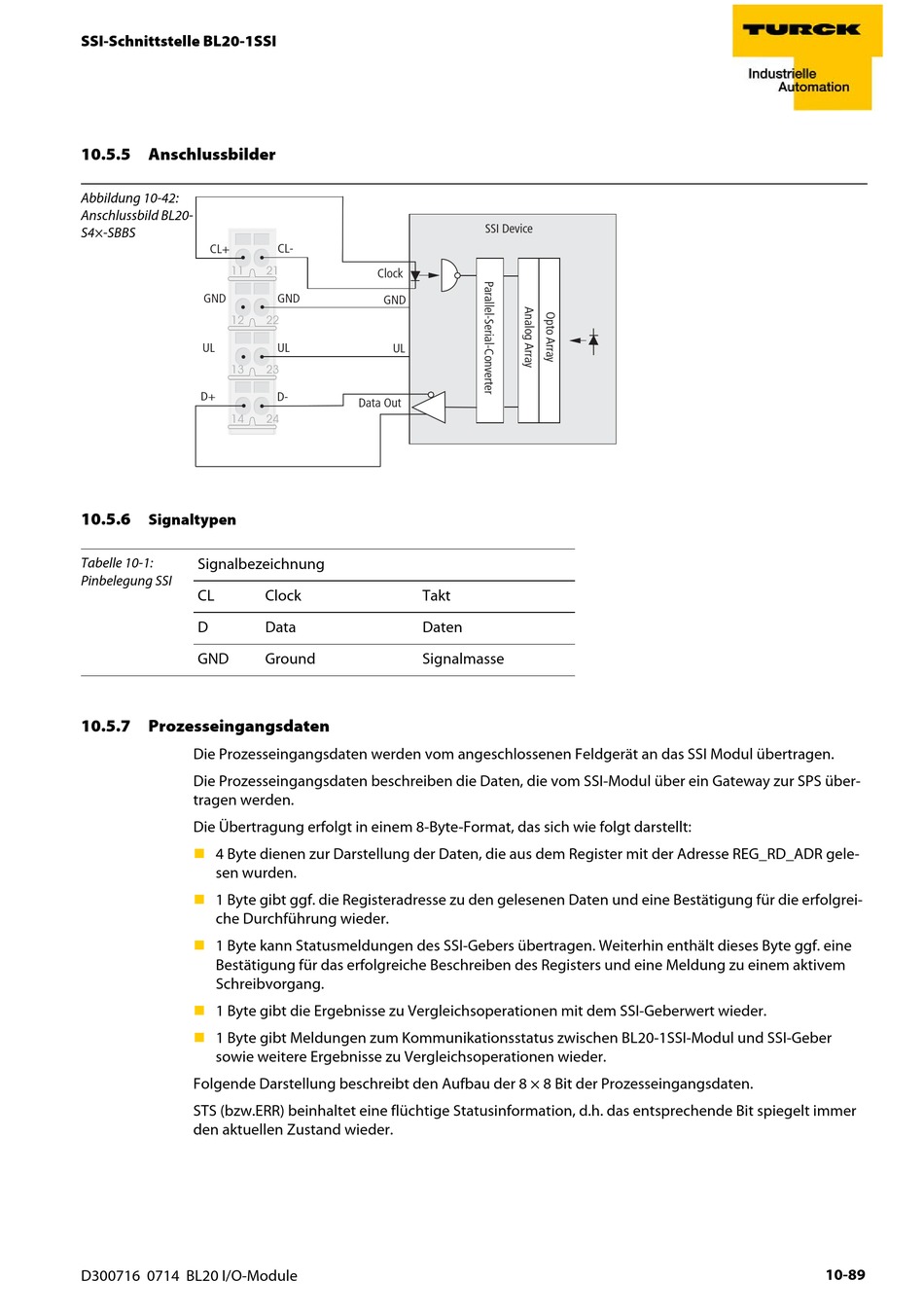

10.5.5 Anschlussbilder

Abbildung 10-42:
Anschlussbild BL20-
S4×-SBBS
CL+
11
GND
12
UL
13
D+
14
10.5.6

Signaltypen

Tabelle 10-1: Signalbezeichnung
Pinbelegung SSI
CL
D
GND

10.5.7 Prozesseingangsdaten

Die Prozesseingangsdaten werden vom angeschlossenen Feldgerät an das SSI Modul übertragen.
Die Prozesseingangsdaten beschreiben die Daten, die vom SSI-Modul über ein Gateway zur SPS über-
tragen werden.
Die Übertragung erfolgt in einem 8-Byte-Format, das sich wie folgt darstellt:

4 Byte dienen zur Darstellung der Daten, die aus dem Register mit der Adresse REG_RD_ADR gele-
sen wurden.

1 Byte gibt ggf. die Registeradresse zu den gelesenen Daten und eine Bestätigung für die erfolgrei-
che Durchführung wieder.

1 Byte kann Statusmeldungen des SSI-Gebers übertragen. Weiterhin enthält dieses Byte ggf. eine
Bestätigung für das erfolgreiche Beschreiben des Registers und eine Meldung zu einem aktivem
Schreibvorgang.

1 Byte gibt die Ergebnisse zu Vergleichsoperationen mit dem SSI-Geberwert wieder.

1 Byte gibt Meldungen zum Kommunikationsstatus zwischen BL20-1SSI-Modul und SSI-Geber
sowie weitere Ergebnisse zu Vergleichsoperationen wieder.
Folgende Darstellung beschreibt den Aufbau der 8 × 8 Bit der Prozesseingangsdaten.
STS (bzw.ERR) beinhaltet eine flüchtige Statusinformation, d.h. das entsprechende Bit spiegelt immer
den aktuellen Zustand wieder.
D300716 0714 BL20 I/O-Module
CL-
21
Clock
GND
GND
22
UL UL
23
D-
Data Out
24
Clock Takt
Data Daten
Ground Signalmasse
SSI Device
10-89
