BL20 Philosophie

Gateways mit integrierter Spannungsversorgung

Alle Standard-BL20-Gateways BL20-GWBR-××× sowie die BL20-Gateways für DPV1 und Ethernet (BL20-
GW-DPV1, BL20-GW-EN, BL20-GW-EN-IP, BL20-GW-EN-PN, BL20-PG-EN und BL20-PG-EN-IP) verfügen
zur Versorgung des Gateways und der angeschlossenen I/O-Module über eine integrierte
Spannungsversorgung.
Das Anlegen einer Versorgungsspannung an jedem einzelnen Modul ist daher nicht notwendig.

Gateways ohne integrierte Spannungsversorgung

HINWEIS
Diese Gateways benötigen ein zusätzliches Versorgungsmodul (Bus Refreshing Modul), durch das
sowohl das Gateway als auch die angeschlossenen I/O-Module versorgt werden.
2.2.2

Versorgungsmodule

An den Versorgungsmodulen wird die vom Gateway und von den
I/O-Modulen benötigte Spannung eingespeist. Das separate Anlegen einer Versorgungsspannung an
jedem einzelnen Modul ist daher nicht notwendig.

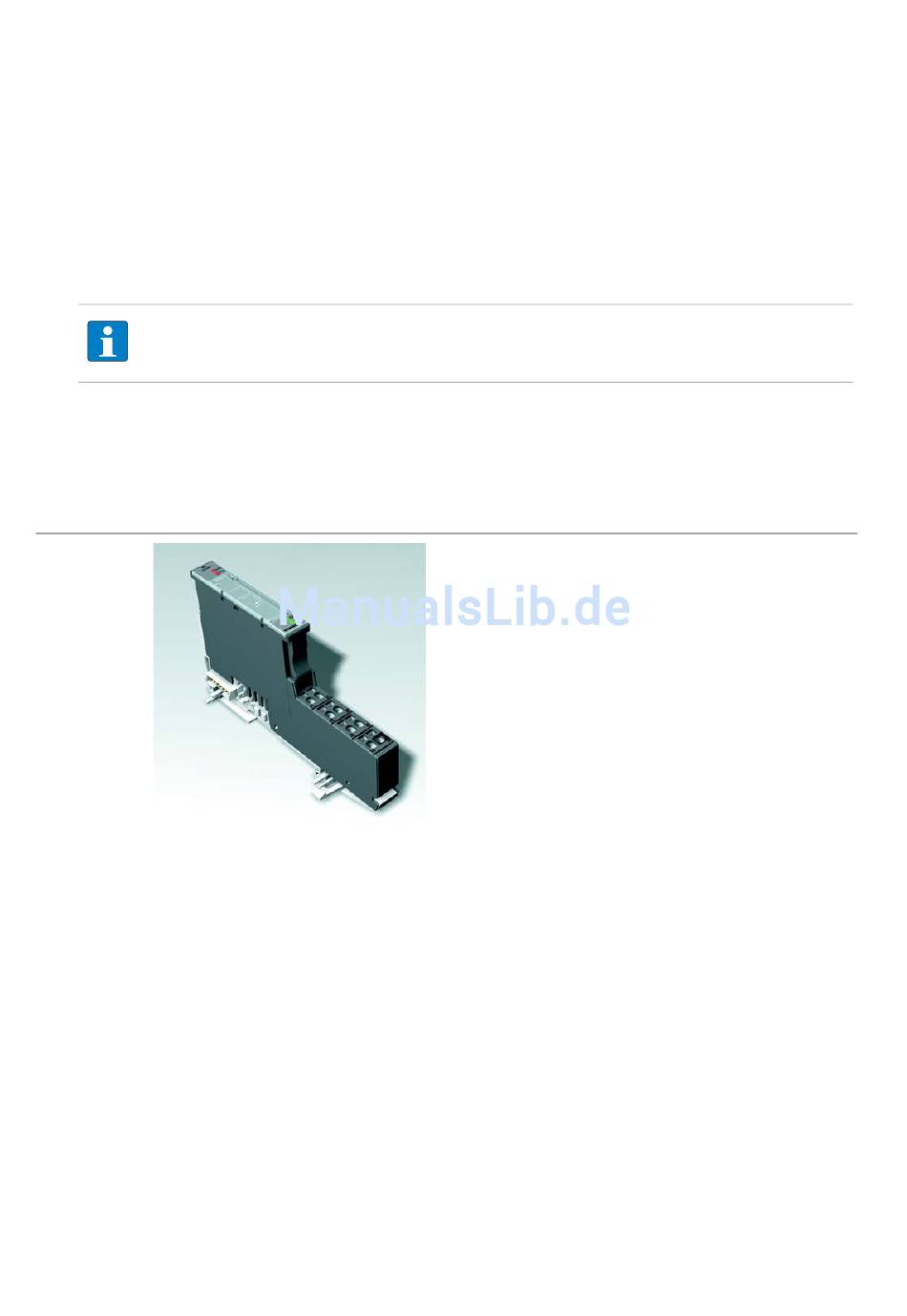

Abbildung 2-2:
Versorgungs-
modul
