Ethernet

Modbus TCP

Modbus TCP verwendet für die Datenübertragung in Ethernet TCP/IP Netzwerken das Transport
Control Protokoll (TCP) für die Übertragung des Modbus-Anwendungsprotokolls.
Die Parameter und Daten werden dabei nach dem Encapsulation-Prinzip in die Nutzdaten eines TCP
Telegramms eingebettet. Bei diesem Einbettungsvorgang erzeugt der Client einen entsprechenden
Header (MBAP Modbus Application Header), der dem Server die eindeutige Interpretation der
empfangenen Modbus- Parameter und -Befehle ermöglicht.
Das Modbus-Protokoll ist somit Teil des TCP/IP-Protokolls.
Kommuniziert wird bei Modbus mit Hilfe von Function-Codes, die in das Datentelegramm
eingebunden werden.

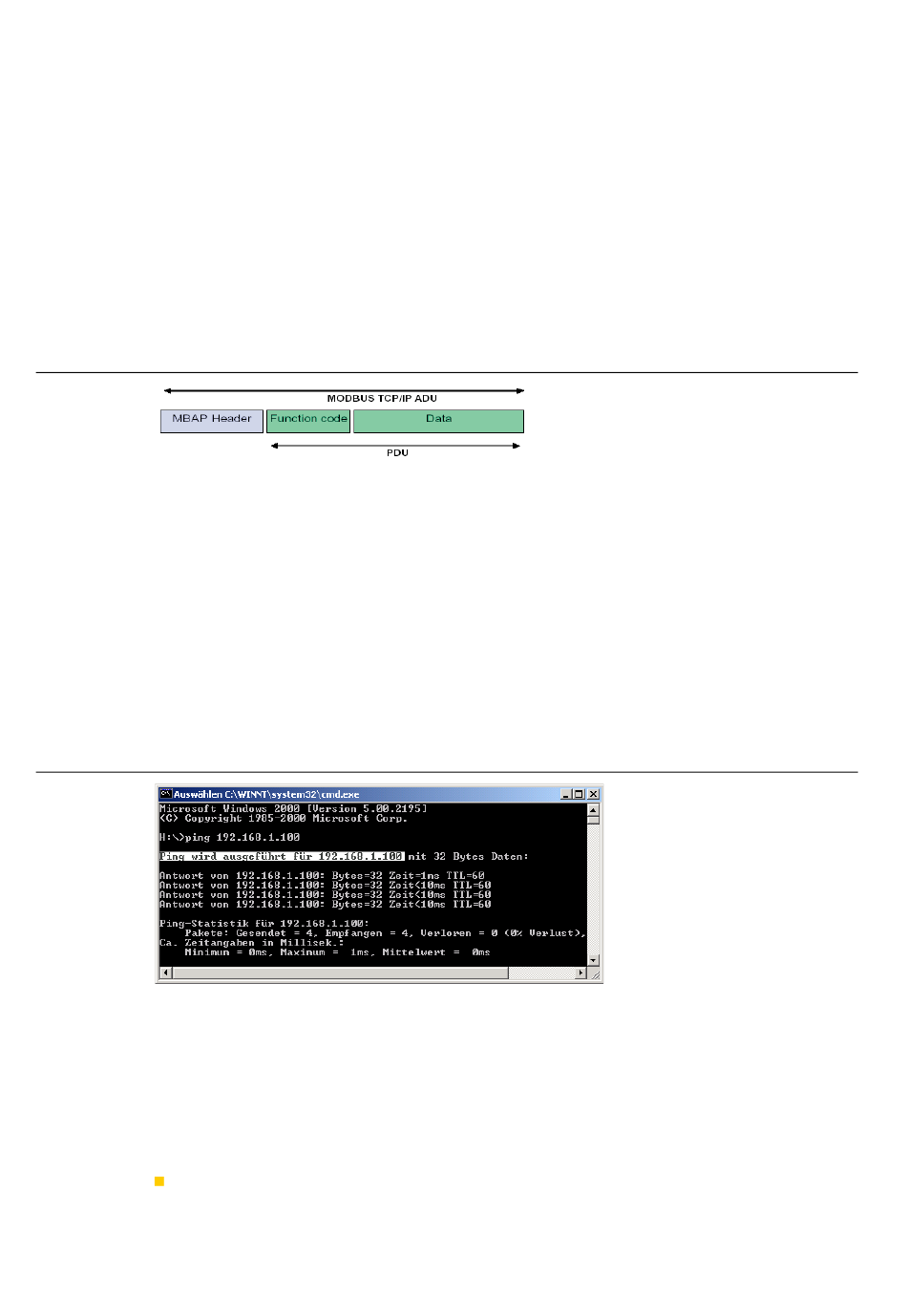

Abbildung 3-2:
Telegramm-
aufbau
Modbus TCP
Die Function-Codes enthalten u.a. Befehle zum Lesen und Schreiben von Ein- bzw. Ausgangsdaten. Für
nähere Informationen zu den beim BL20-Gateway implementierten Function-Codes lesen Sie bitte
Kapitel 5,
3.1.5 Überprüfen der Kommunikation über Ping-Signale
Sie haben über die DOS-Eingabeaufforderung Ihres PCs die Möglichkeit, die im Netzwerk bekannten
Teilnehmer über Ping-Signale anzusprechen und ihre Kommunikationsbereitschaft zu überprüfen.
Geben Sie dazu über die Eingabeaufforderung den Befehl
"ping IP-Adresse" des zu überprüfenden Netzwerkteilnehmers ein.
Antwortet die Station auf das Ping-Signal, ist sie kommunikationsbereit und nimmt am
Datenaustausch teil.
Abbildung 3-3:
Ping-Signal
3.1.6

ARP (Address Resolution Protocol)

ARP dient in jedem TCP/IP-fähigen Rechner zur eindeutigen Zuordnung der weltweit einmalig
zugewiesenen Hardware-Adressen (MAC-IDs) zu den einzelnen IP-Adressen der Netzwerkteilnehmer
über interne Tabellen.
Mit Hilfe des ARP können Sie über die DOS-Eingabeaufforderung jederzeit die Teilnehmer Ihres
Netzwerkes anhand der MAC-ID eindeutig identifizieren.
Führen Sie dazu einen Ping-Befehl für die entsprechende Station/ IP-Adresse aus (Beispiel: „x:\\ping
192.168.1.100").
3-4
Implementierte Modbus-Funktionen, Seite 5-17.
D301048 1211 - BL20-PG-EN
