Anhang
16.2.1.2 Onboard-Anzeigen und -Bedienelemente
Riser card (x8)
USB 3.0
Slot3
USB 3.0
USB 2.0
UFM
USB 2.0
COM1
VGA
Riser card (x4)
Riser card (x8)
Standard
Intel
LAN
i210
Shared
Intel
LAN
i210
Managem.
LAN

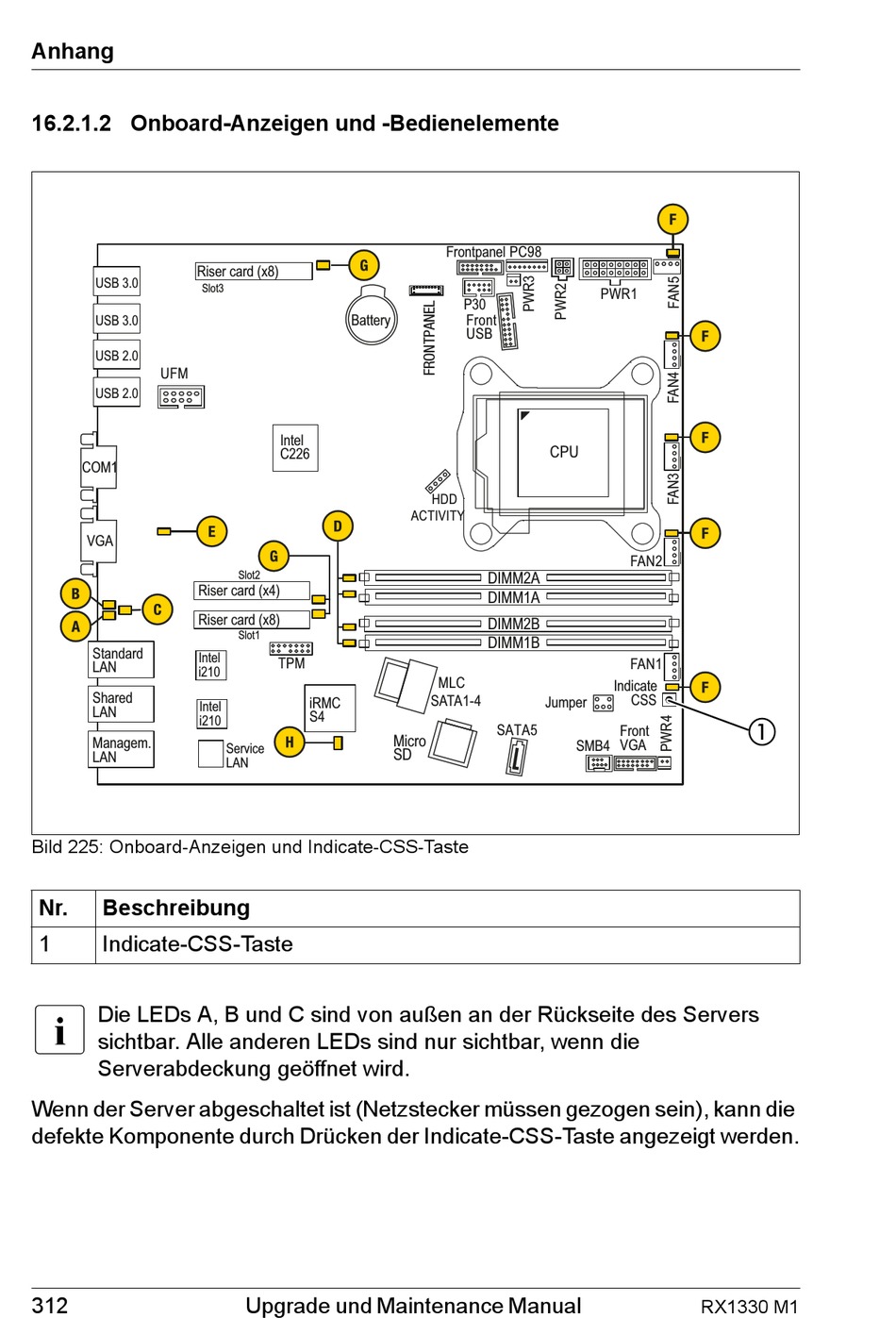

Bild 225: Onboard-Anzeigen und Indicate-CSS-Taste
Nr.
Beschreibung
1
Indicate-CSS-Taste
I
Die LEDs A, B und C sind von außen an der Rückseite des Servers
sichtbar. Alle anderen LEDs sind nur sichtbar, wenn die
Serverabdeckung geöffnet wird.
Wenn der Server abgeschaltet ist (Netzstecker müssen gezogen sein), kann die
defekte Komponente durch Drücken der Indicate-CSS-Taste angezeigt werden.
312
Battery
Intel
C226
Slot2
Slot1
TPM
iRMC
S4
Micro
Service
SD
LAN
Upgrade und Maintenance Manual
Frontpanel
PC98
P30
Front
USB
CPU
HDD
ACTIVITY
DIMM2A
DIMM1A
DIMM2B
DIMM1B
MLC
SATA1-4
Jumper
SATA5
SMB4
PWR1
FAN2
FAN1
Indicate
CSS
Front
VGA
RX1330 M1
