Rechts 4 x 2,5-Zoll-HDD-Backplane (A3C40157828)

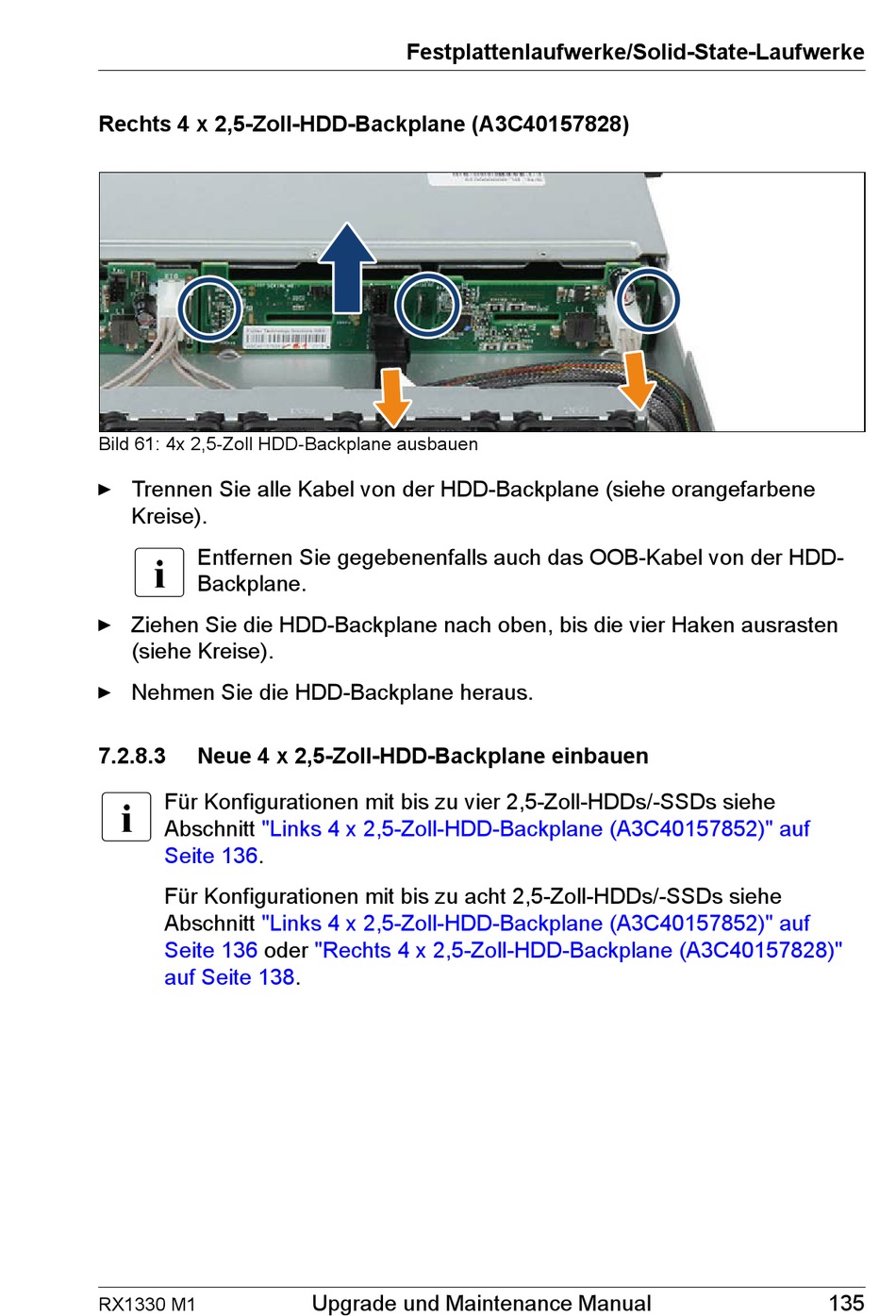

Bild 61: 4x 2,5-Zoll HDD-Backplane ausbauen
Ê Trennen Sie alle Kabel von der HDD-Backplane (siehe orangefarbene
Kreise).
I
Entfernen Sie gegebenenfalls auch das OOB-Kabel von der HDD-
Backplane.
Ê Ziehen Sie die HDD-Backplane nach oben, bis die vier Haken ausrasten
(siehe Kreise).
Ê Nehmen Sie die HDD-Backplane heraus.
7.2.8.3
Neue 4 x 2,5-Zoll-HDD-Backplane einbauen
I
Für Konfigurationen mit bis zu vier 2,5-Zoll-HDDs/-SSDs siehe
Abschnitt
"Links 4 x 2,5-Zoll-HDD-Backplane (A3C40157852)" auf
Seite
136.
Für Konfigurationen mit bis zu acht 2,5-Zoll-HDDs/-SSDs siehe
Abschnitt
"Links 4 x 2,5-Zoll-HDD-Backplane (A3C40157852)" auf
Seite 136
oder
auf Seite
138.
RX1330 M1
Festplattenlaufwerke/Solid-State-Laufwerke
"Rechts 4 x 2,5-Zoll-HDD-Backplane (A3C40157828)"
Upgrade und Maintenance Manual
135
