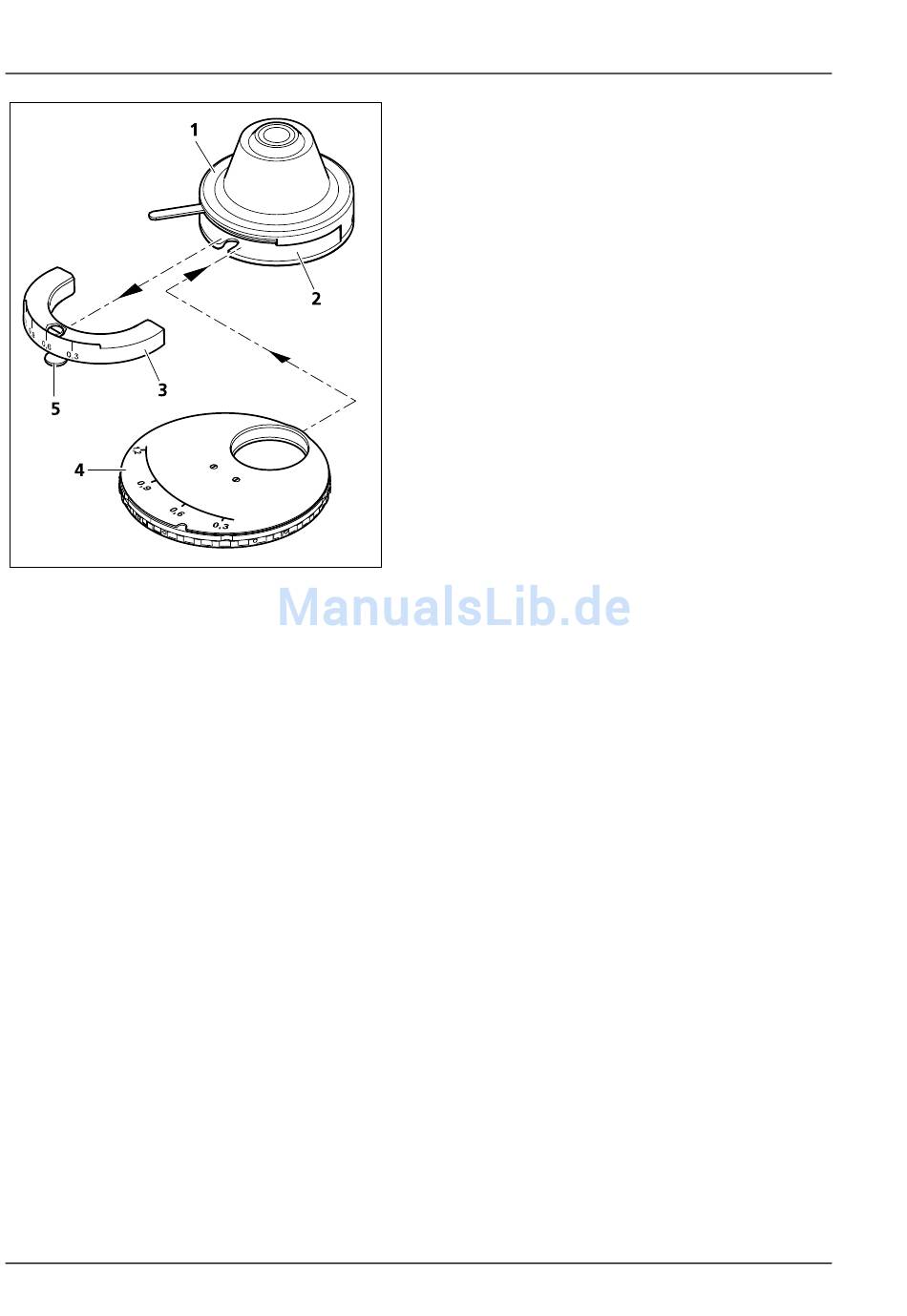

Bild 3-28
Modulatorscheibe in Kondensor
0,9 H Pol
64
INBETRIEBNAHME
Optionale Komponenten montieren
3.2.4
• Kondensor (Bild 3-28/1) aus Kondensorträger
• Klemmschraube
• Modulatorscheibe (Bild 3-28/4) mit der zwei-
• Klemmschraube
• Kondensor wieder in Kondensorträger einsetzen
430037-7044-000
Modulatorscheibe
0,9 H Pol einsetzen
herausnehmen (siehe Abschnitt 3.1.9).
Ist der Kondensorträger z. B. bei angesetzter
Übersichtseinrichtung nicht weit genug absenk-
bar, diese ggf. abnehmen, bis zum unteren
Anschlag absenken und Kondensor entfernen.
(Bild
segments (Bild 3-28/3) des Kondensors mit
Schraubendreher (SW 3) lösen und Skalen-
segment nach vorn herausziehen.
zackigen Gabelöffnung voran so
Kondensor
einschieben,
befindliche Führung beidseitig eingefasst wird
und als Anschlag für die Modulatorscheibe
dient. Gleichzeitig ist darauf zu achten, dass
sich der Zapfen der Klemmschraube der
Modulatorscheibe in der Orientierungsnut des
Kondensors befindet.
der
Schraubendreher (SW 3) festziehen.
(siehe Abschnitt 3.1.9).
Axio Lab.A1
in
Kondensor
3-28/5)
des
Skalen-
in den
dass
die
darin
Modulatorscheibe
mit
M60-2-0058 d 04/2010
