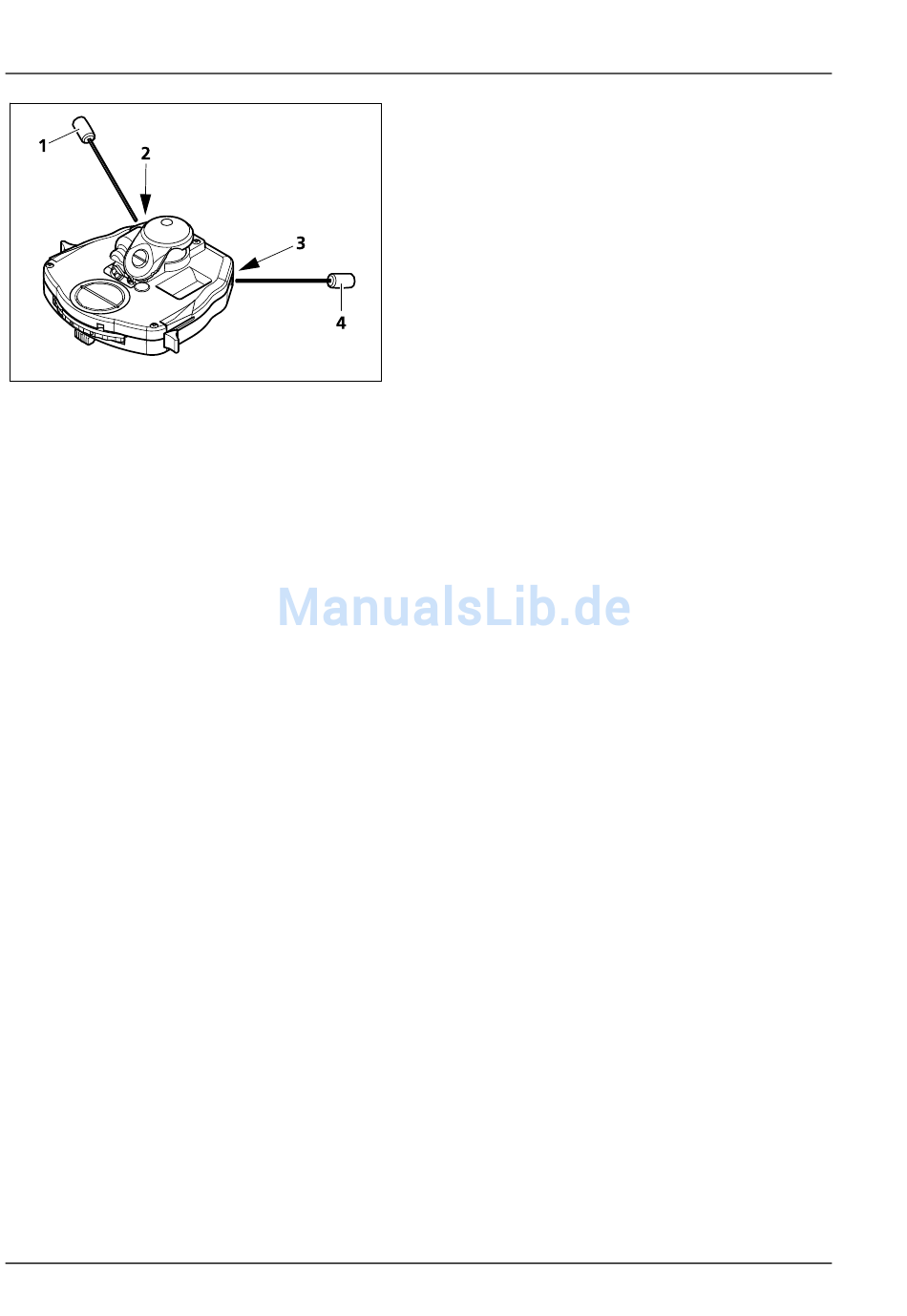

Bild 4-3
Dunkelfeldblende am Kondensor,
achromatisch-aplanatisch 0,9 H D Ph
DIC zentrieren
4.1.3
Durchlicht-Phasenkontrast einstellen
(1) Allgemeines Wirkprinzip
Das Phasenkontrastverfahren ist für Untersuchungen an dünnen ungefärbten Präparaten, wie z. B. Kul-
turzellen, ideal geeignet. Das menschliche Auge kann generell keine Phasenunterschiede (Brechzahl- und
Dickenunterschiede) zwischen den verschiedenen Zellbestandteilen wahrnehmen.
Das Phasenkontrastverfahren wandelt nun mit Hilfe der optischen Modulatoren "Phasenringblende und
Phasenring" sowie der Interferenzvorgänge bei der Zwischenbildentstehung die geringen Phasenunter-
schiede in für das Auge sichtbare Intensitäts- und Farbunterschiede um.
Mit Hilfe des optisch definierten Ringkanals "Phasenringblende und Phasenring" werden die intensitäts-
starken, direkten Lichtanteile gedämpft und mit einer konstanten Phasenverschiebung versehen. Die an
verschiedenen Zellbestandteilen gebeugten indirekten Lichtanteile umlaufen dagegen diesen optischen
Kanal und werden in ihrer Phase durch die Brechzahl- und Dickenunterschiede im Präparat beeinflusst.
In der Zwischenbildebene kommen die so unterschiedlich beeinflussten Teilstrahlen zur Interferenz und
verstärken oder schwächen sich - je nach Phasenlage. Im Ergebnis dieser Interferenzen entstehen
vornehmlich Bildinhalte mit Intensitätsunterschieden, die das menschliche Auge wahrnehmen kann.
(2) Geräteausrüstung
Alle Mikroskope Axio Lab.A1, außer Stativ für Auflicht, sind für Phasenkontrastanwendungen geeignet.
− Phasenkontrastobjektive mit den Phasenringen Ph 1, Ph 2 oder Ph 3 für verschiedene mittlere
numerische Aperturen, die auch im Hellfeld genutzt werden können.
− Kondensor mit Revolver-/Modulatorscheibe, in der sich zentrierbare Ringblenden Ph 1, Ph 2 und
Ph 3 für verschiedene mittlere numerische Aperturen befinden.
− Die benutzte Phasenringblende am Kondensor muss mit der entsprechenden Bezeichnung auf dem
benutzten Objektiv übereinstimmen, z. B. Ph 1.
76
BEDIENUNG
Beleuchtungs- und Kontrastverfahren im Durchlicht
430037-7044-000
• Okular wieder in Tubus einstecken.
• Bei richtiger bzw. feinfühliger Höheneinstellung
des Dunkelfeldkondensors lassen sich evtl. noch
sichtbare Aufhellungen im Sehfeld vermindern,
und es erscheint ein annähernd scharfes Leucht-
feldblendenbild.
• Abschließend
Leuchtfeldblendendurchmesser
auf die Sehfeldgröße einstellen.
Dunkelfeldpräparate verlangen eine wesentlich
größere Sauberkeit als Präparate für andere
Methoden;
insbesondere
Fingerabdruck, Staub oder andere Schmutzpartikel
negative Auswirkungen, da diese den Untergrund
stark aufhellen und den Kontrast der Objekt-
abbildung verschlechtern.
Axio Lab.A1
haben
schon
M60-2-0058 d 04/2010
ein
