Axio Lab.A1
3.1.7.4
Friktionsmoment der Triebknöpfe
für
die
Kreuztisches einstellen
(1) X-Trieb
• Triebknopf für X-Verstellung (Bild 3-11/4) ganz
nach unten schieben.
• Mitgelieferten Justierstift (Bild 3-11/5) dem
Triebknopf für die Y-Verstellung (Bild 3-11/1)
entnehmen und in eine der Bohrungen der
unteren Lochmutter (Bild 3-11/3) einstecken.
• Triebknopf für X-Verstellung (Bild 3-11/4)
festhalten und Lochmutter mit Justierstift im
Uhrzeigersinn (kleineres Friktionsmoment: –)
oder
gegen
Uhrzeigersinn
tionsmoment: +) verstellen, bis gewünschte
Gängigkeit erreicht ist (siehe Bild 3-11).
• Die Verstellung sollte dabei nicht mehr als eine
Umdrehung betragen.
(2) Y-Trieb
• Triebknopf für Y-Verstellung (Bild 3-11/1) ganz nach oben schieben.
• Mitgelieferten Justierstift (Bild 3-11/5) in Bohrung der oberen Lochmutter (Bild 3-11/2) einstecken.
• Triebknopf für Y-Verstellung (Bild 3-11/1) festhalten und Lochmutter mit Justierstift im Uhrzeigersinn
(kleineres Friktionsmoment: –) oder gegen Uhrzeigersinn (größeres Friktionsmoment: +) verstellen, bis
gewünschte Gängigkeit erreicht ist.
• Die Verstellung sollte dabei nicht mehr als eine Umdrehung betragen.
• Justierstift wieder in Triebknopf für die Y-Verstellung (Bild 3-11/1) einstecken.
Bei der Einstellung der Friktionsmomente am Kreuztisch mit ergonomischem, ortsfestem X-Y-
Trieb ist sinngemäß zu verfahren. Es ist jedoch kein Werkzeug dafür nötig. Die Kontermutter
(silberfarben) des jeweiligen Triebs kann von Hand verstellt werden, dabei den Triebknopf
festhalten.
M60-2-0058 d 04/2010
INBETRIEBNAHME
Standardkomponenten montieren
X-/Y-Verstellung
des
(größeres
Frik-

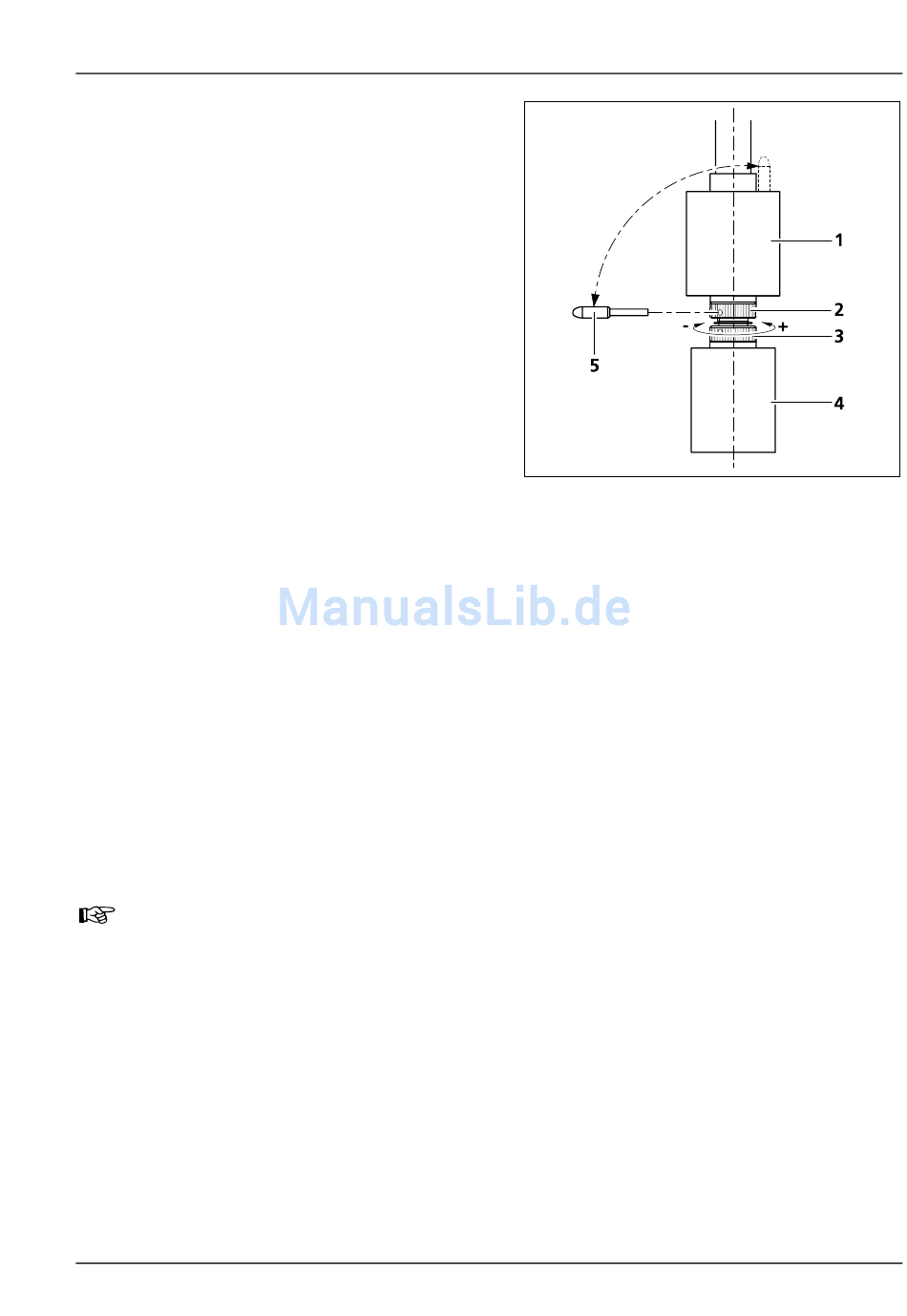

Bild 3-11
Friktionsmoment einstellen
430037-7044-000
Carl Zeiss
53
