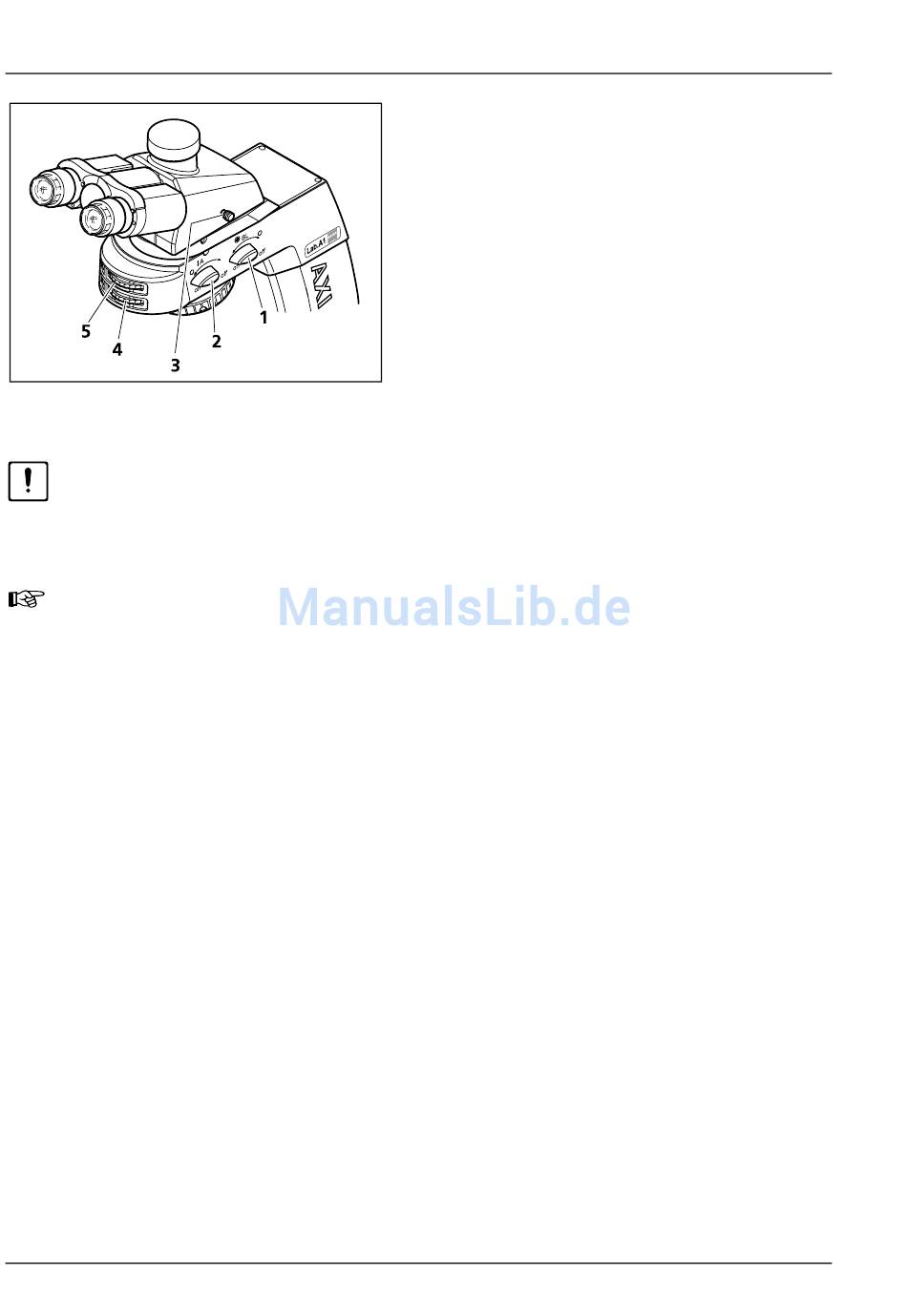

Bild 4-10
Axio Lab.A1 für Durchlicht
Konoskopie
Achtung! Die Bewegungen der Drehknöpfe A und BL sowie der zugehörigen Stellräder sind
miteinander gekoppelt. Daher immer nur ein Bedienelement zur selben Zeit betätigen und die
anderen nicht in der Bewegung hemmen oder blockieren. Ansonsten könnten mechanische
Schäden hervorgerufen werden.
Wird der Drehknopf BL in die Position on gestellt, wird automatisch der Drehknopf A
mitgeführt, sofern sich dieser noch nicht in der Position on befindet.
Wird andererseits der Drehknopf A in die Position off gestellt, wird automatisch der Drehknopf
BL mitgeführt (sofern nicht schon in Position off).
• Einen ausgewählten Kristall in den Mittelpunkt des Strichkreuzes bringen.
• Objektiv N-Achroplan 50x/0,8 Pol bzw. EC Plan-Neofluar 40x/0,9 Pol einschwenken und mit
Fokussiertrieb fokussieren.
• Ggf. Leuchtfeldblende soweit schließen, dass Überlagerungen des Achsenbildes durch Achsenbilder
benachbarter Kristalle verhindert werden. Der kleinste ausblendbare Kristallbereich beträgt 170 µm.
• Bertrandlinse BL (Bild 4-10/1) einschalten (Position on). Daraufhin erscheint das Achsenbild im Sehfeld.
• Mit Stellrad (Bild 4-10/5) das Achsenbild fokussieren.
(4)
Auswertung
Kristalline anisotrope Objekte sind trennbar in optisch ein- und zweiachsig, jeweils mit "optisch
positivem" oder "negativem" Charakter.
Einachsige Kristalle zeigen ein schwarzes Kreuz, wenn die optische Achse parallel zur
Beobachtungsrichtung orientiert ist. Abhängig von der Größe der Doppelbrechung und
Objektdicke können konzentrisch angeordnete farbige Interferenzringe (die sog. Isochromaten) (siehe
auch Bild 4-11, zweite Reihe) auftreten.
Dieses Kreuz bleibt bei Tischdrehung geschlossen. Es kann je nach Schnittlage innerhalb oder außerhalb
der abgebildeten Objektivpupille liegen.
Bei optisch zweiachsigen Kristallen löst sich das Kreuz abhängig von der Tischdrehung in zwei
dunkle Hyperbeläste (die sog. Isogyren) auf, die je nach Größe der Doppelbrechung und Objektdicke
von (an die Zahl "8" erinnernd) farbigen Interferenzfiguren umgeben sind.
88
BEDIENUNG
Beleuchtungs- und Kontrastverfahren im Durchlicht
430037-7044-000
• Einstellen des Mikroskops wie im Durchlicht-
Hellfeld nach KÖHLER (s. a. Abschnitt 4.1.1).
• Präparat auflegen und fokussieren.
• Analysator mit Drehknopf A (Bild 4-10/2) in
Strahlengang (Position on) bringen. Mit Stellrad
(Bild 4-10/4) des Analysators kann die Schwin-
gungsrichtung verändert werden.
Axio Lab.A1
M60-2-0058 d 04/2010
