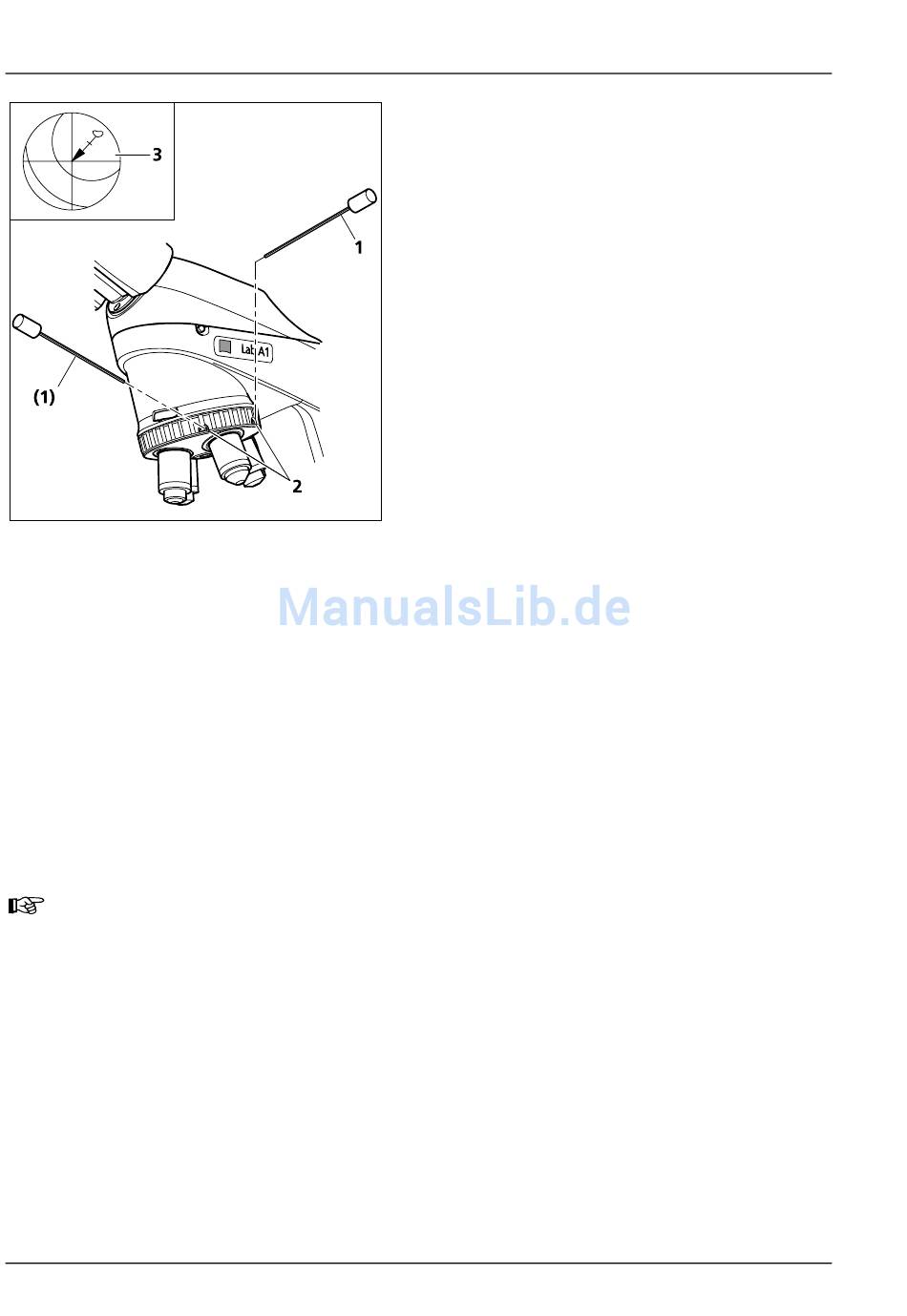

Bild 3-14
Objektive zentrieren
• Zentrierbare Objektivposition am Objektivrevolver einschwenken.
• Durch Drehen des Tisches maximale Präparatauslenkung (Bild 3-14/3, Pfeilanfang) zum Okular-
strichkreuz ermitteln.
• Präparatdetail durch Verstellen der beiden Zentrierschrauben am Objektivrevolver (Bild 3-14/2) mit je
einem Inbusschraubendreher SW 1,5 (Bild 3-14/1) um die halbe Pfeillänge in Richtung Strichkreuzmitte
verschieben. Kontrollieren, ob bei erneuter Tischdrehung Präparatdetail auswandert, ggf.
Zentriervorgang wiederholen.
• Zentrierung für die übrigen zwei Objektive in analoger Weise durchführen.
Für den Erhalt dieses Zentrierzustandes ist es unbedingt erforderlich, die Objektive beim
Objektivwechsel nicht direkt, sondern nur am Rändelring des Objektivrevolvers anzufassen und
somit den Objektivrevolver zu drehen.
56
INBETRIEBNAHME
Standardkomponenten montieren
3.1.8.6
Der Objektivrevolver 4-fach Pol ist ausgestattet mit
einer festen und drei zentrierbaren Objektiv-
positionen.
Die
Objektivposition
Präparatdetail, das sich in der Sehfeldmitte
befindet, bei Tischdrehung nicht auswandert.
Durch die Zentrierung der übrigen Objektive bleibt
das Präparatdetail auch nach Objektivwechsel in
der Sehfeldmitte.
• Vor dem Zentrieren muss am Mikroskop
• Zur Zentrierung ein kontrastreiches Präparat
• Zunächst die nicht zentrierbare Objektivposition
430037-7044-000
Objektive der Polarisationsstative
zentrieren
Tischzentrierung
ist
erforderlich,
zunächst
die
Beleuchtung
KÖHLER'schen Regeln eingestellt werden (siehe
Abschnitt 4.1.1).
und ein Okular mit Strichkreuz verwenden.
am Objektivrevolver einschwenken. Zentrierung
des Drehtisches für nicht zentrierbare Objektiv-
position
wie
unter
durchführen.
Axio Lab.A1
bei
nicht
zentrierbarer
damit
nach
3.1.8.5
beschrieben
M60-2-0058 d 04/2010
