3.1.12 LED-Module einsetzen bzw.
wechseln
Die Durchlicht-/Auflichtstative Axio Lab.A1 können
für Durchlichtanwendungen mit einer Halogen-
Lampe 35 W oder einer LED-Lampe 3 W (siehe
Abschnitt 3.1.10) sowie für Auflicht-Fluoreszenz-
anwendungen mit bis zwei LED-Modulen aus dem
Lieferprogramm (siehe
ausgestattet sein. Beim Einsetzen oder Wechseln
der LED-Module ist folgendermaßen zu verfahren:
• Mikroskop ausschalten, Netzkabel am Mikro-
skop abziehen.
• Schraube (Bild 3-23/2) an der Abdeckung lösen.
• Abdeckung (Bild 3-23/1) leicht nach oben
kippen und durch Drücken nach unten vom
Stativ abnehmen.
• Mit Schubstange (Bild 3-24/4) die zu bestü-
ckende Position in die Mittelposition (Strahlen-
gang) einschwenken.
• Stecker (Bild 3-24/1) des zu wechselnden LED-
Moduls (Bild 3-24/2) aus der Anschlussbuchse
ziehen, dabei den Rasthebel am Stecker
drücken. Klemmbügel
Modulhalterung nach oben drücken und LED-
Modul (Bild 3-24/2) herausziehen.
• Klemmbügel (Bild 3-25/5) nach oben drücken
und das einzusetzende LED-Modul (Bild 3-25/3)
bis zum Anschlag in die LED-Halterung ein-
schieben. Nach Loslassen des Klemmbügels
fixiert dieser das LED-Modul in dessen Nut.
• Stecker (Bild 3-25/2) des LED-Moduls in die
zugehörige Anschlussbuchse einstecken, bis
dieser eingerastet ist.
• Mit Schubstange (Bild 3-24/4) die andere zu
bestückende Position in den Strahlengang
schwenken und
(Bild 3-25/1) in analoger Weise einsetzen bzw.
wechseln.
• Abdeckung (Bild 3-23/1) leicht gekippt schräg
von unten in die oberen Halteelemente des
Stativs einsetzen, nach unten kippen und
andrücken. Schraube (Bild 3-23/2) festziehen.
• Die mitgelieferten Klebeschilder mit den Daten der eingesetzten LED-Module beschriften und auf die
vorgesehenen Felder am Stativoberteil aufkleben.
• Netzkabel wieder anschließen.
M60-2-0058 d 04/2010
INBETRIEBNAHME
Standardkomponenten montieren
auch Abschnitt
(Bild 3-24/3)
das zweite LED-Modul
2.2)

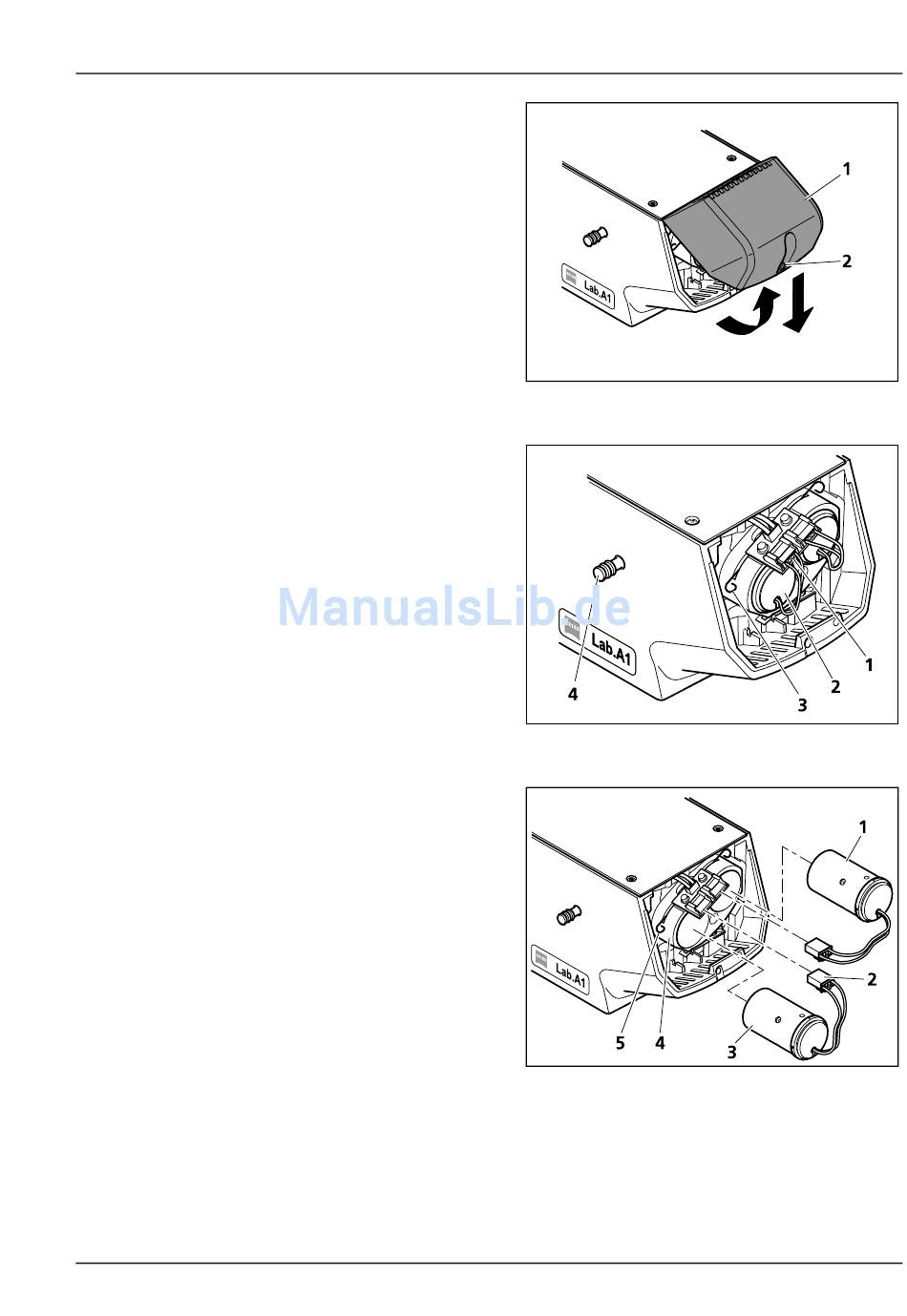

Bild 3-23 Abdeckung abnehmen
der
Bild 3-24 LED-Modul herausnehmen
Bild 3-25 LED-Modul einsetzen
