Grundeinstellung des Mikroskops unter ergonomischen Aspekten

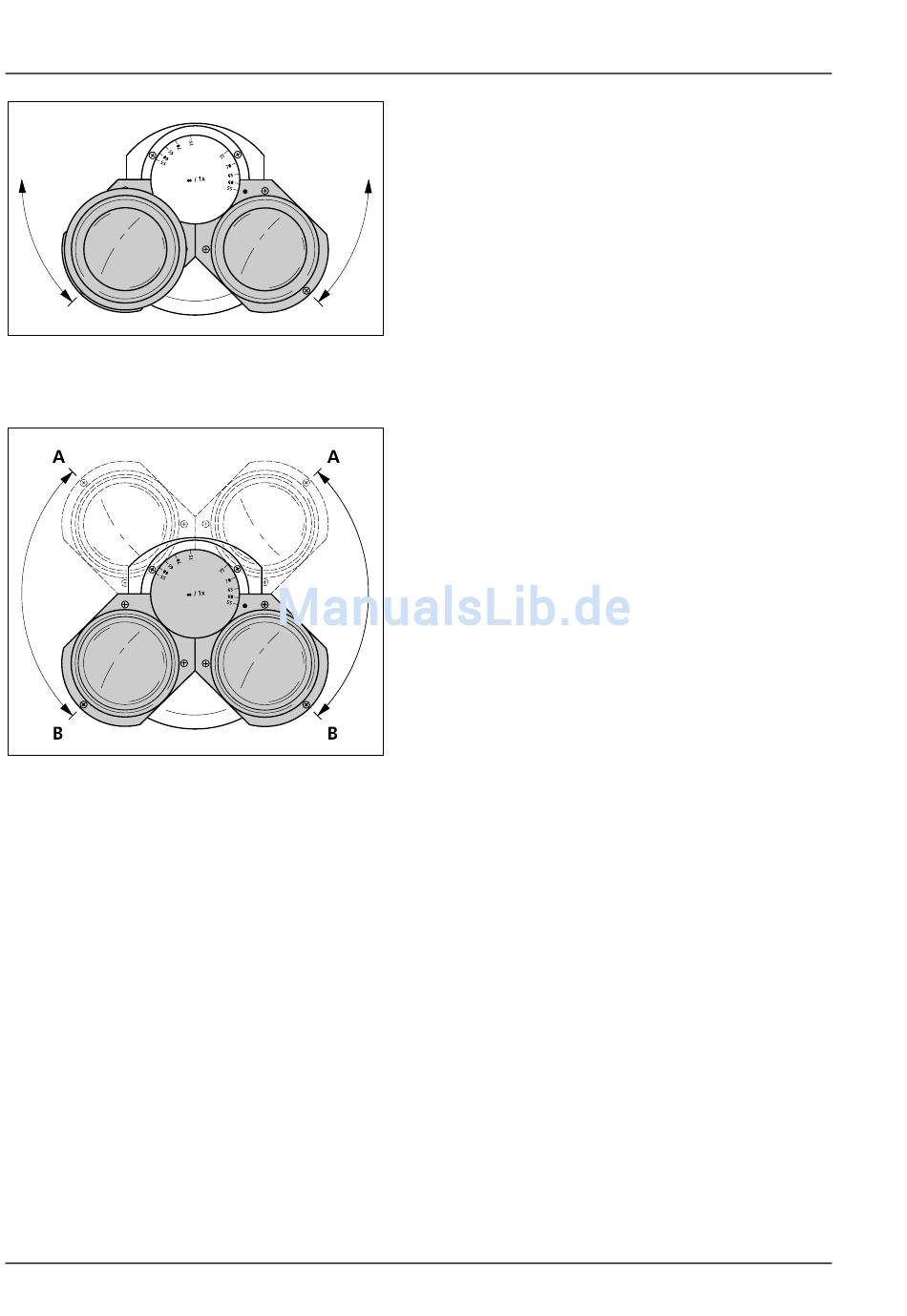

Bild 3-34
Okularabstand am binokularen
Tubus einstellen
Bild 3-35
Einblickhöhe am binokularen Tubus
einstellen
Das Binokularteil des Ergofototubus 425520-9050-000 ist zusätzlich waagerecht kontinuierlich um bis zu
50 mm ausziehbar.
Bei den binokularen Ergonomie-(Foto)tuben (425522-9020-000 und 425522-9030-000) kann der
Einblickwinkel in einem Bereich von 8° bis 38° kontinuierlich eingestellt werden.
Der binokulare Komfort-Ergotubus (425522-9040-000) ist in der Höhe um bis zu 50 mm und im
Einblickwinkel von 8° bis 33° kontinuierlich einstellbar. Dies ist der Ergotubus, der im Rahmen des TÜV-
Ergonomie-Zertifikats die höchste Auszeichnung und Empfehlung in Bezug auf Ergonomie am
Mikroskoparbeitsplatz erhalten hat.
70
INBETRIEBNAHME
3.5.5
• Okularabstand (Pupillendistanz) durch symme-
Der richtige Augenabstand ist eingestellt, wenn der
Beobachter beim Einblick in beide Okulare nur ein
rundes Bild sieht!
3.5.6
• Einblickhöhe durch Schwenken der Okular-
Diese individuelle Höhenanpassung in zwei Stufen
(obere und untere Position) ist grundsätzlich mit
allen Tuben des Axio Lab.A1-Programms möglich.
Der dadurch erreichbare Höhenunterschied im
Einblick ist abhängig von der gewählten Pupillen-
distanz und dem Einblickwinkel des Tubus, der
abhängig vom Modell fix oder variabel sein kann.
Bei einem Augenabstand von 65 mm und einem
Tubuseinblickwinkel von 30° beträgt dieser schalt-
bare Höhenunterschied ca. 40 mm.
Die
(425511-0000-000, 425512-0000-000, 425514-
0000-000, 425520-9050-000) sind mit einer
kontinuierlichen Höhenverstellung im Bereich von
44 mm bzw. 50 mm ausgestattet.
430037-7044-000
Okularabstand
am binokularen Tubus einstellen
trisches Schwenken der beiden Okularstutzen
gegeneinander an den individuellen Augenab-
stand des Beobachters anpassen (Bild 3-34).
Einblickhöhe einstellen
stutzen nach oben (Bild 3-35/A) oder nach
unten (Bild 3-35/B) den individuellen Bedürf-
nissen anpassen.
binokularen
Axio Lab.A1
(Pupillendistanz)
Ergonomie-(Foto)tuben
M60-2-0058 d 04/2010
