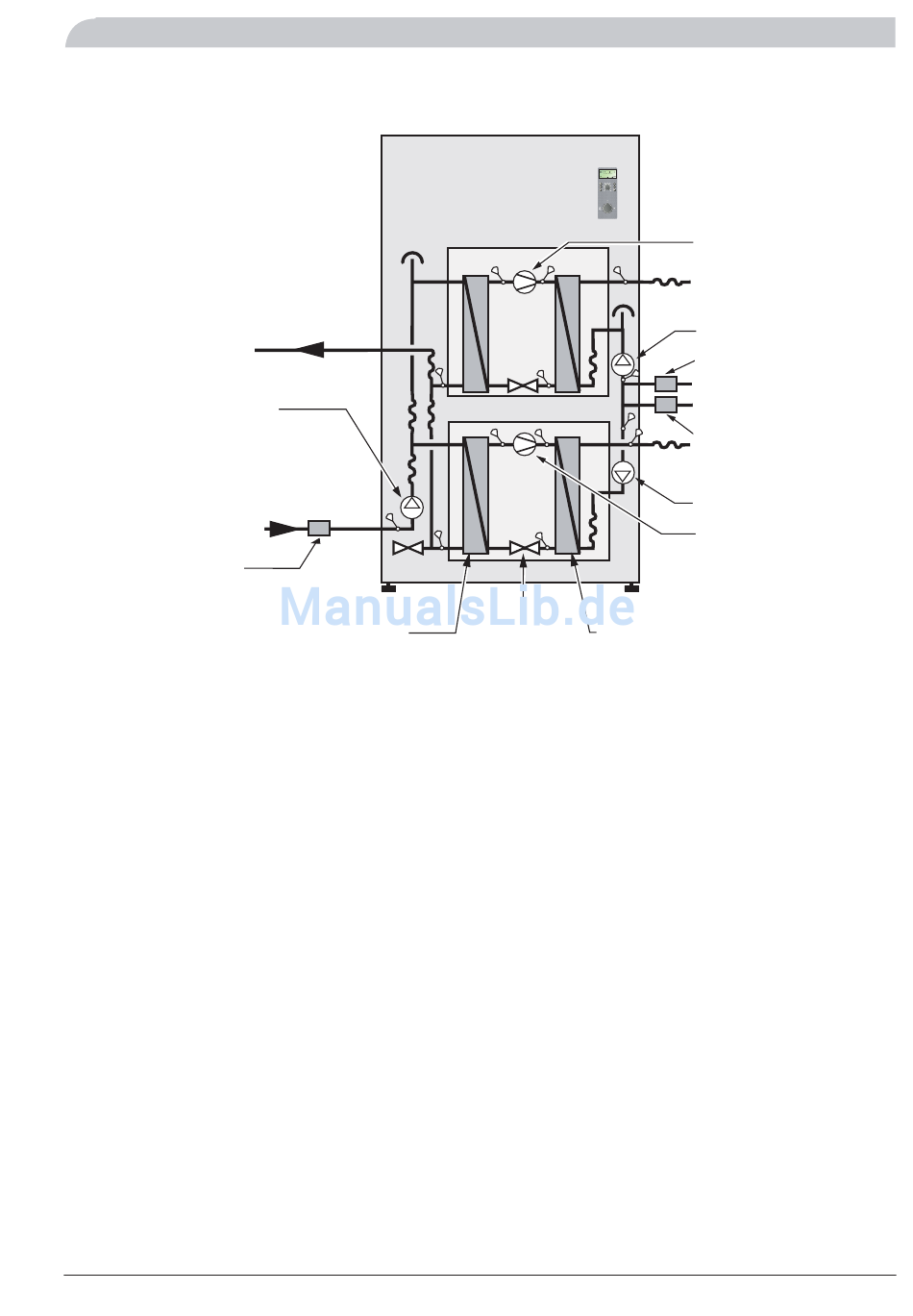

Systembeschreibung

Wärmequellen-Austritt Köldbärare-ut
Köldbärarpump *
Wärmequellen-Umwälzpumpe*
Wärmequellen-Eintritt Köldbärare-in
Smutsfilter
Schmutzfilter
* Die Wärmequellen-Umwälzpumpe für 60 kW ist beigelegt und wird
extern außerhalb der Wärmepumpe montiert.

Funktionsprinzip

F1330 besteht aus zwei Wärmepumpenmodulen so-
wie einem Regelgerät mit Display für die Steuerung der
Wärme pumpe und eventueller Zusatzheizung. F1330 hat
integrierte Umwälzpumpen (außer Modell 60 kW, das eine
externe Wärmequellen-Umwälzpumpe hat), was den An-
schluss an den Wärmequellen- bzw. Heizkreis vereinfacht.
Die Energieaufnahme aus der Wärmequelle erfolgt über
ein geschlossenes Wärmequellensystem, in dem ein
Gemisch aus Wasser und Frostschutzmittel zirkuliert ist.
Als Wärmequelle kann entweder Sole, Erdreich, Abluft
oder andere Prozesswärme dienen. Auch Grundwasser
kann als Wärmequelle verwendet werden, fordert jedoch
den zusätzlichen Einbau eines Trennwärmetauschers.
Expansionsventil
Förångare Expansions-
Verdampfer
NIBE F1330
A B A B
V a r m v a t t e n t e m p e r a t u r
P
B
A
Kondensor
Kondensator
ventil
Im Verdampfer der Wärmepumpe überträgt die Wärme-
quellenflüssigkeit ihre Energie an das Kältemittel, dass
hierdurch verdampft, um dann anschließend im Verdichter
komprimiert zu werden. Das Kältemittel, dessen Tempera-
tur nun erhöht worden ist, wird in den Kondensator (Ver-
flüssiger) geleitet, wo es seine Energie an den Heizkreis
überträgt.
Bedienungsanleitung
Allgemeines
Kompressor B
Verdichter B
Brauchwasservorlauf/
Varmvatten-fram /
Heizkreisvorlauf
Värmebärare-fram
Värmebärarpump B
Heizkreis- Umwälzpumpe B
Smutsfilter
Schmutzfilter
Varmvatten-retur
Brauchwasserrücklauf
Heizkreisrücklauf
Värmebärare-retur
Smutsfilter
Schmutzfilter
Heizkreisvorlauf
Värmebärare-fram
Värmebärarpump A
Heizkreis-Umwälzpumpe A
Kompressor A
Verdichter A
