11

CONFIGURATION PROFINET

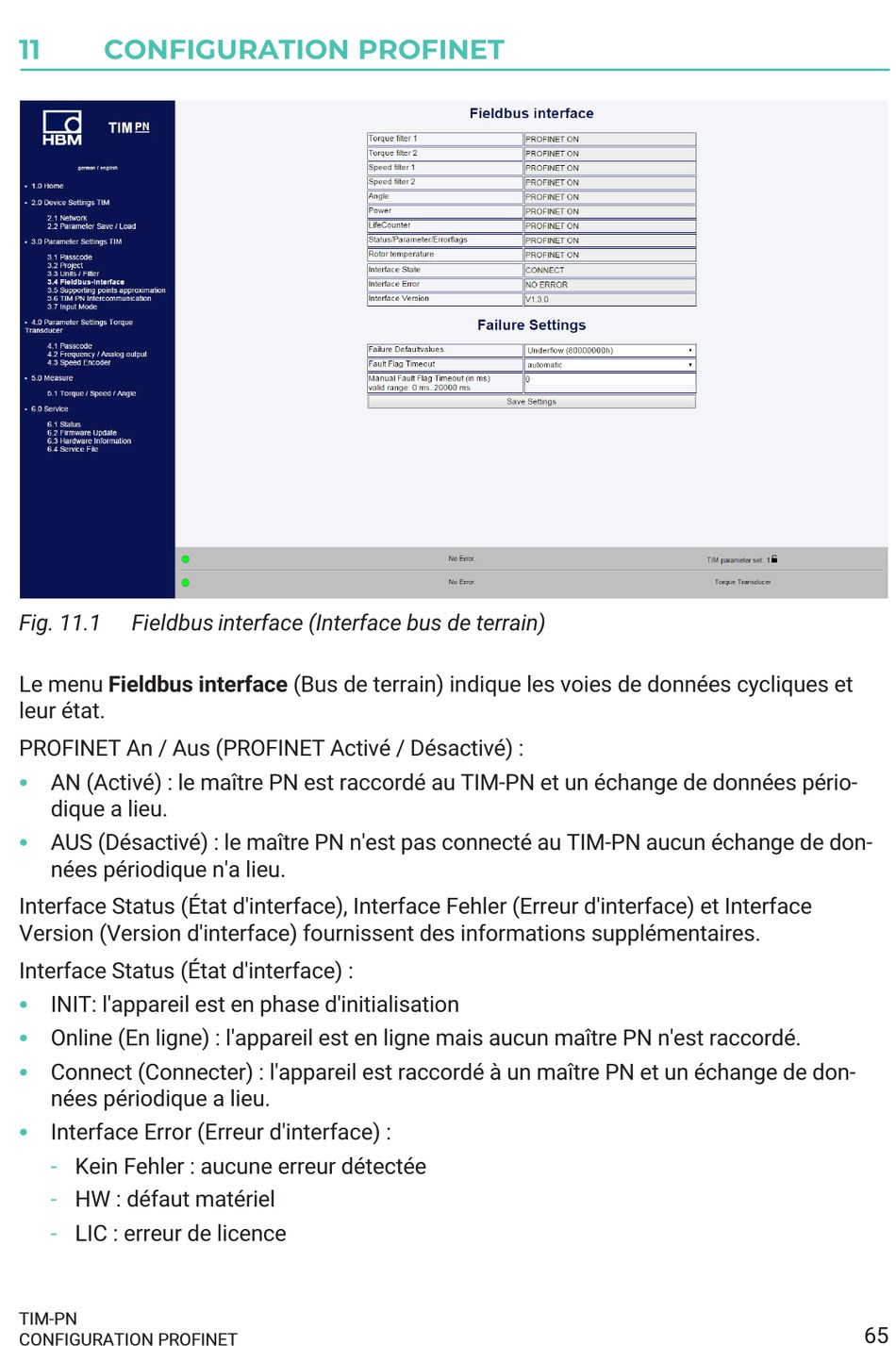

Fig. 11.1 Fieldbus interface (Interface bus de terrain)
Le menu Fieldbus interface (Bus de terrain) indique les voies de données cycliques et
leur état.
PROFINET An / Aus (PROFINET Activé / Désactivé) :
S
AN (Activé) : le maître PN est raccordé au TIM-PN et un échange de données pério­
dique a lieu.
S
AUS (Désactivé) : le maître PN n'est pas connecté au TIM-PN aucun échange de don­
nées périodique n'a lieu.
Interface Status (État d'interface), Interface Fehler (Erreur d'interface) et Interface
Version (Version d'interface) fournissent des informations supplémentaires.
Interface Status (État d'interface) :
S
INIT: l'appareil est en phase d'initialisation
S
Online (En ligne) : l'appareil est en ligne mais aucun maître PN n'est raccordé.
S
Connect (Connecter) : l'appareil est raccordé à un maître PN et un échange de don­
nées périodique a lieu.
S
Interface Error (Erreur d'interface) :
- Kein Fehler : aucune erreur détectée
- HW : défaut matériel
- LIC : erreur de licence
