Supporting Points Approximation (Approximation Des Points De Référence) - Hbk Tim-Pn Montageanleitung

Tableau des erreurs relatives à la puissance
Erreur pour le couple
ou la vitesse de
rotation
[statique]
ou
[dynamique]
Erreur en cas de
débordement
[dynamique]
10.3.5 Supporting points approximation (Approximation des points de référence)

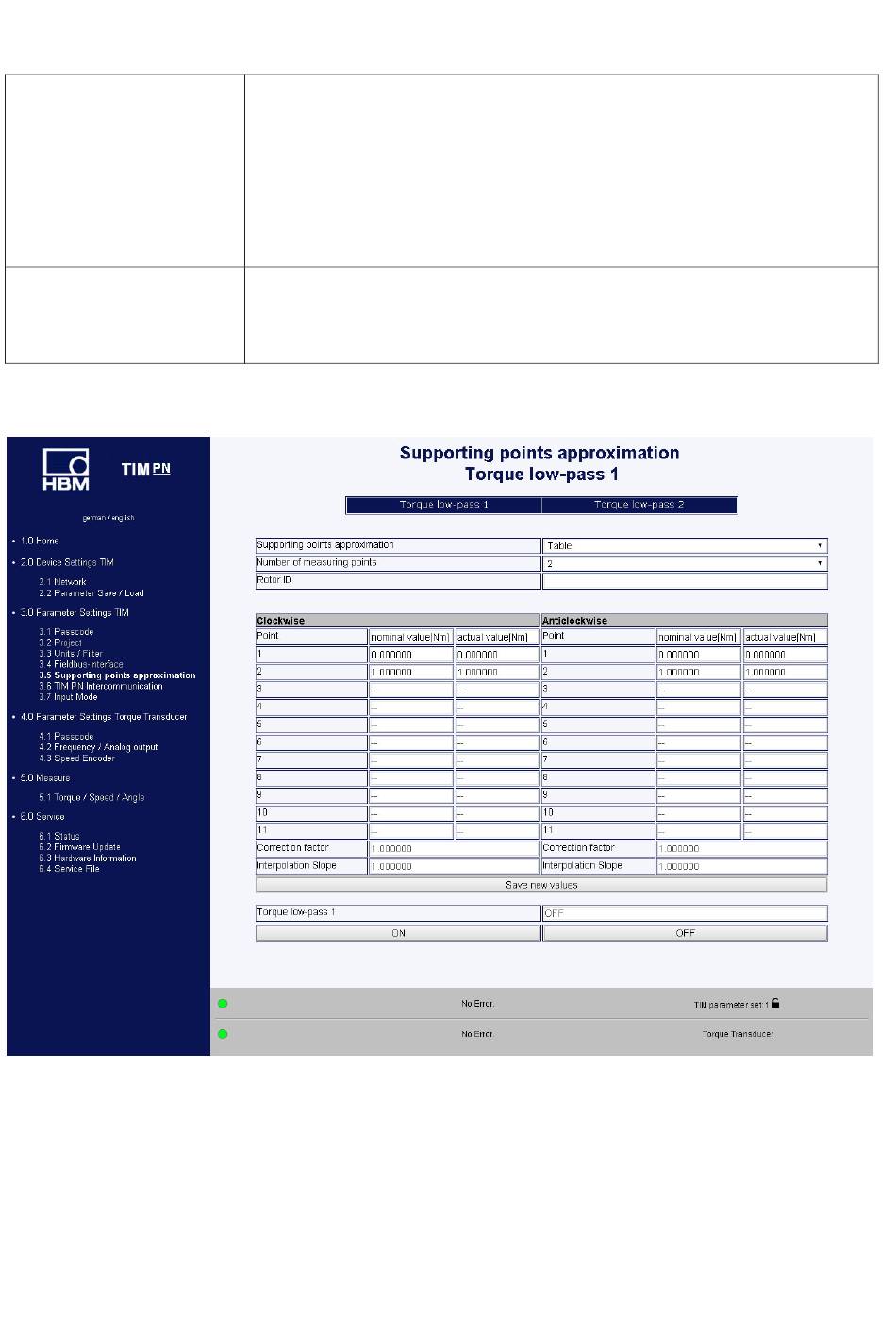

Fig. 10.15 Supporting points approximation (Approximation des points de référence)
Le menu Supporting points approximation (Approximation des points de référence)
permet de réajuster le couple. Cela peut se faire au choix en saisissant des valeurs de
mesure (points de référence) ou en entrant la pente. L'approximation s'applique
uniquement au rotor actuel (l'ID du rotor doit correspondre au rotor raccordé). L'ID du
rotor est affiché sur la page de démarrage. Les paramètres de l'approximation des points
42
La puissance est une grandeur dérivée. Le drapeau d'erreur
est donc activé en cas d'erreurs dynamiques de la vitesse de
rotation ou du couple (débordement ou valeur non atteinte,
erreur CRC, pas de réception de données).
Le résultat du calcul
P = 2 x Pi x vitesse de rotation x couple est trop élevé pour
l'organe de calcul interne.
TIM-PN
RÉGLAGES
